Жидкостные холодные пластины отвечают за 1560 Вт-3760 Вт в системе охлаждения

Проект жидкостного холодного охлаждения 1560 Вт

В сфере связи заказчику нужна мощная жидкие холодные пластины.

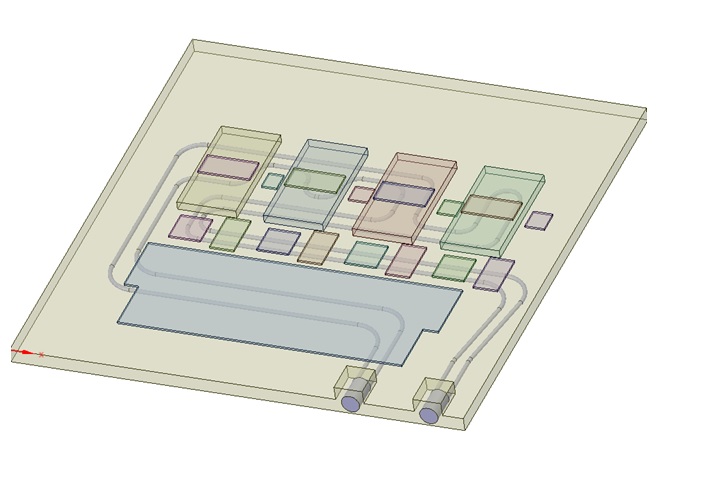

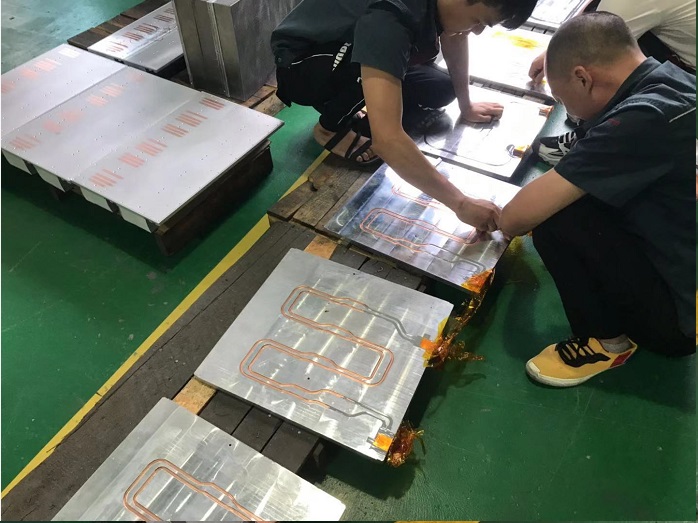

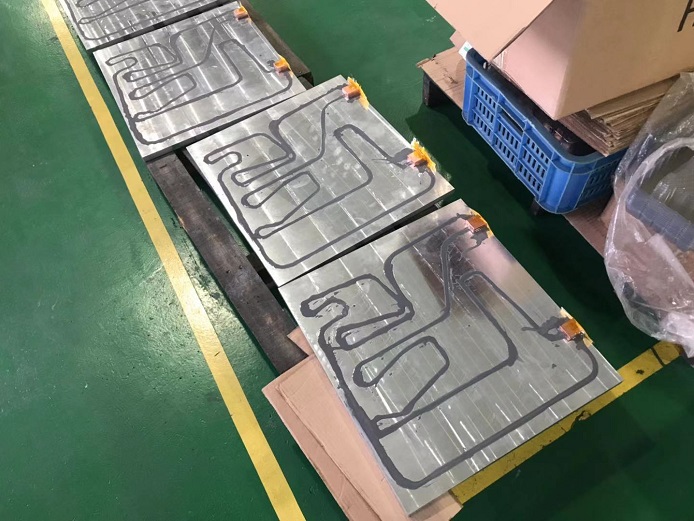

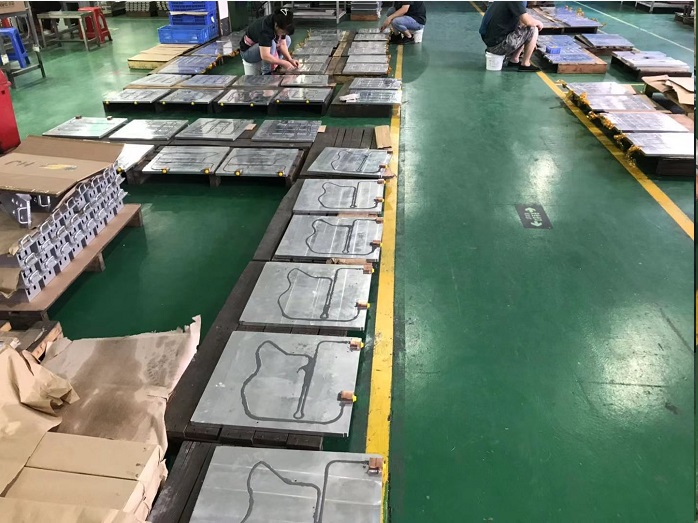

Весь продукт представляет собой медную трубку и алюминиевую пластину, изготовленную методом эпоксидной склеивания.

• Решение 1: мощность: = 250 Вт * 4 + 80 Вт + 30 Вт * 4 + 40 Вт * 4 + 50 Вт * 4 = 1560 Вт;

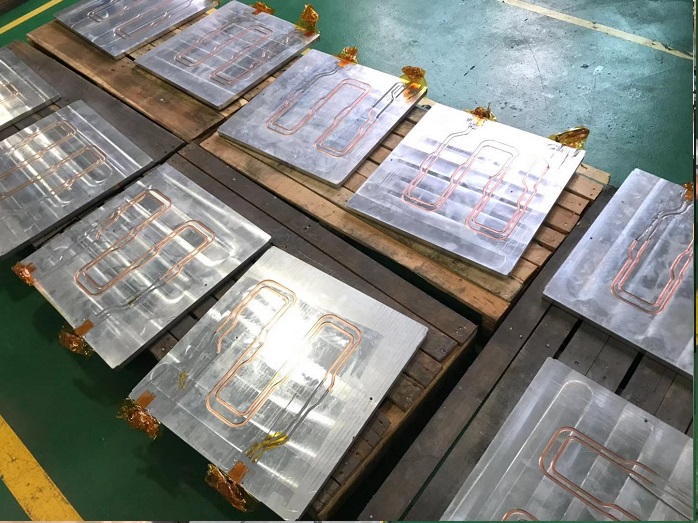

• Пластина Al6061+ медные трубы

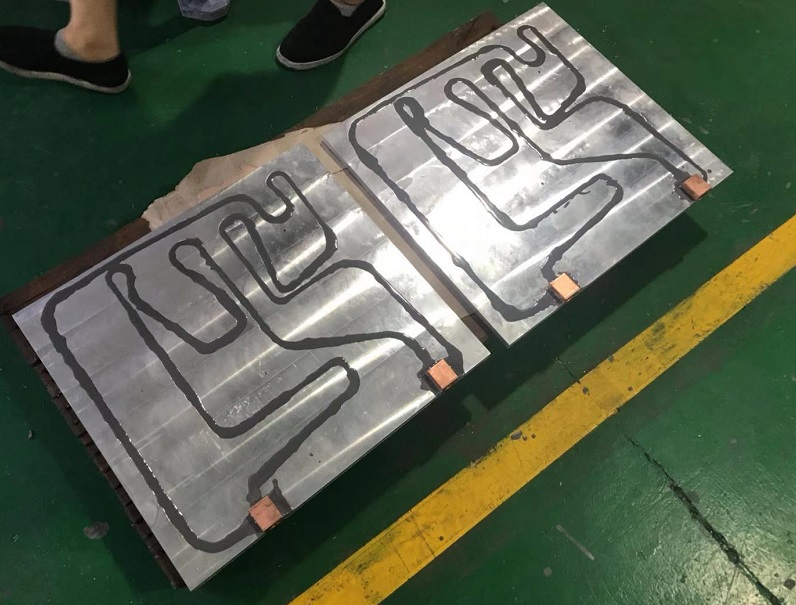

• Процесс склеивания эпоксидной смолой

• Расход на входе 0,0034 м⊃3;/мин (0,2 м⊃3;/ч)

• Окружающая среда 25℃

• Поверхность охлаждающей пластины с жидкостью Максимальная температура ниже 45 ℃

• Разница температур одного и того же типа чипа составляет около 3 ℃.

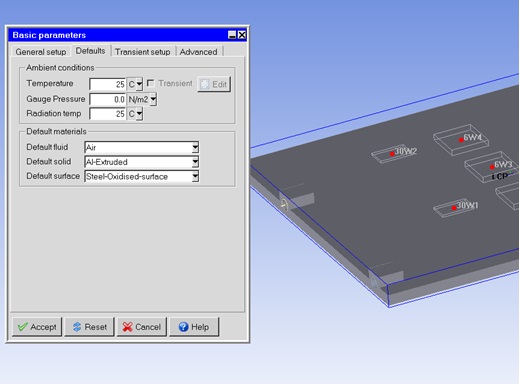

Расчетная модель Ansys16.0

• Температура окружающей среды 25 ℃

• Тепловое излучение не учитывается

• Турбулентный режим течения

• Рабочее давление 101325 Н/м2 при естественной конвекции

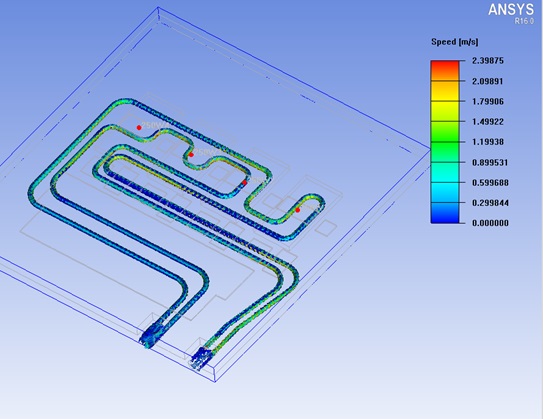

Распределение скорости воды

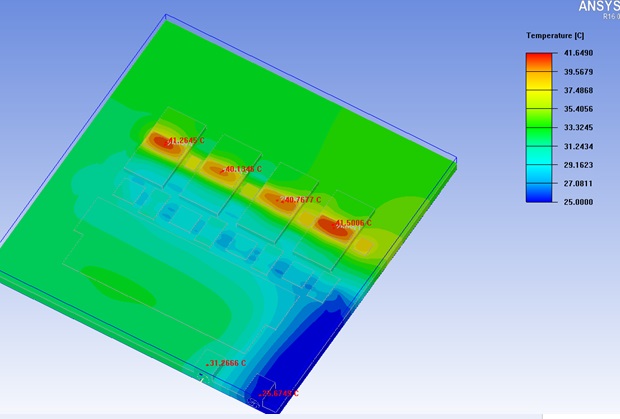

Распределение температуры

Результаты

Эта модель основана на Anysis16.0, которая отличается от реальной LCP.

Макс. температура вкл. радиатор поверхность 41,6 ℃.
