Производитель радиаторов со скошенными ребрами Индивидуальные тепловые решения - Winshare Thermal
От лабораторных технологических прорывов до признания на рынке с совокупной установленной мощностью 25 ГВт и от новой фотоэлектрической энергии до областей промышленного управления, Winshare Thermal использовала свою независимую инновационную технологию шлифования, чтобы обеспечить основную поддержку «более высокой эффективности, большей стабильности и большей гибкости» для рассеивания тепла высокомощного оборудования. Выбор Winshare означает, что рассеивание тепла означает, что рассеивание тепла станет дополнительным фактором промышленной модернизации, а не ограничительным узким местом.
Frame 1321318651 (3)

Что такое радиаторы со скошенными ребрами?

Тонкие ребра вырезаем из одного цельного куска меди или алюминия. Никакого клея. Никаких пробелов. Плавники поднимаются от основания. Тепло быстро перемещается от основания к воздуху.
Основные характеристики:
Цельная конструкция: плавники и основание изготовлены из одного металла.
Тонкие высокие плавники: больше поверхности. Лучший поток воздуха.
Нулевой зазор: нет связующего слоя. Прямой путь нагрева.
Высокая плотность: плавники близко друг к другу. Больше мощности охлаждения.
Крепкое тело: Твердый блок. Никаких слабых суставов.

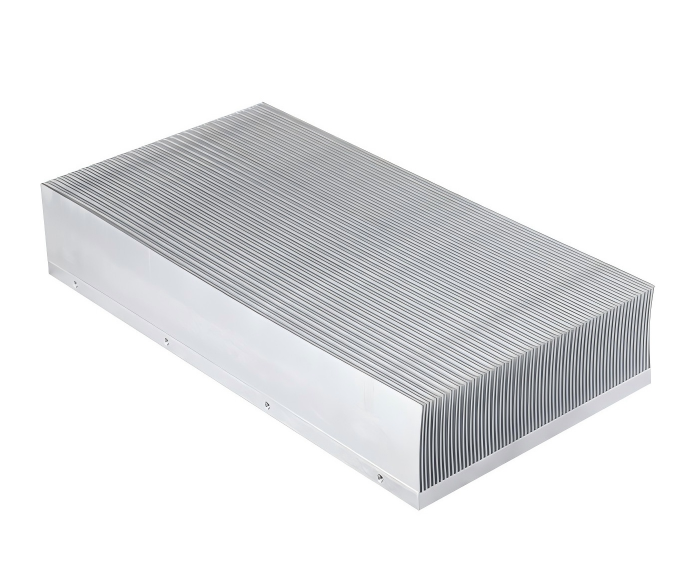

Чанчи

Ключевые преимущества: почему радиаторы со скошенными ребрами превосходны в управлении температурой

Радиаторы со скошенными ребрами обладают явными преимуществами, что делает их лучшим выбором для критически важных систем управления температурным режимом:

Верхняя теплопередача

Никаких потерь интерфейса. Быстрое охлаждение.

Готовность к высокой мощности

IGBT, серверы, зарядные устройства для электромобилей, ветровые преобразователи.

Легкий и компактный

Тонкие плавники. Небольшая занимаемая площадь, высокое соотношение, высокая плотность

Нестандартный размер

Любая высота плавника, шаг или форма основания, более короткое время проектирования

Надежное качество

Сертифицировано ISO 9001 и TS 16949.


Широкая совместимость материала

Доступны в исполнении из алюминия, меди или гибрида меди и алюминия для различных тепловых нужд.

Низкое сопротивление воздушному потоку

Оптимизированная геометрия ребер, эффективное рассеивание тепла даже при использовании маломощных вентиляторов.

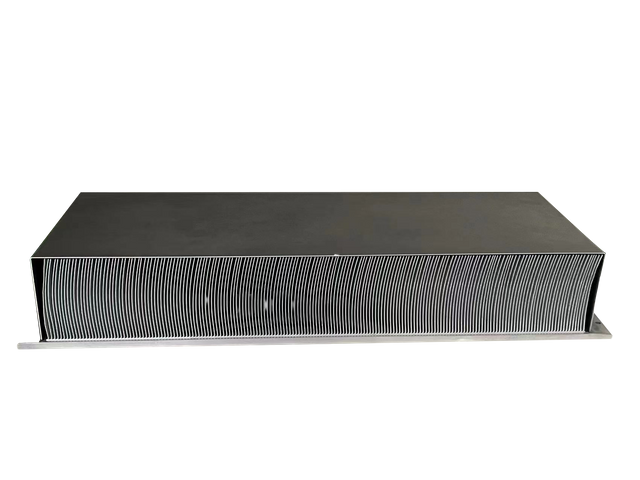

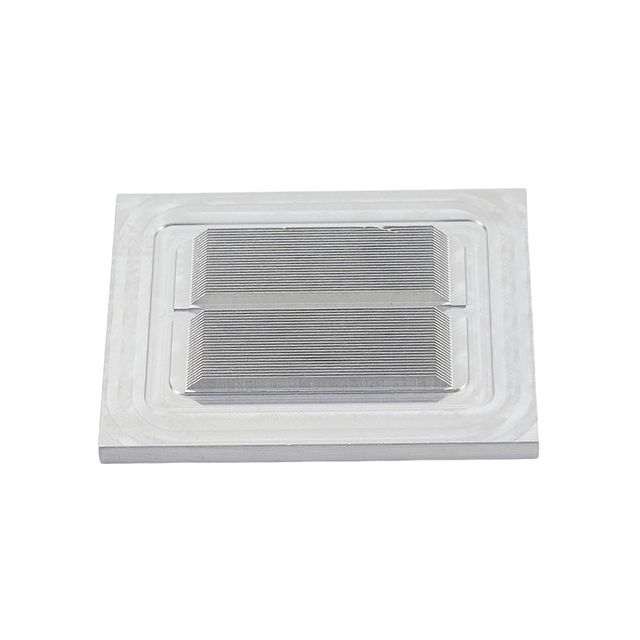

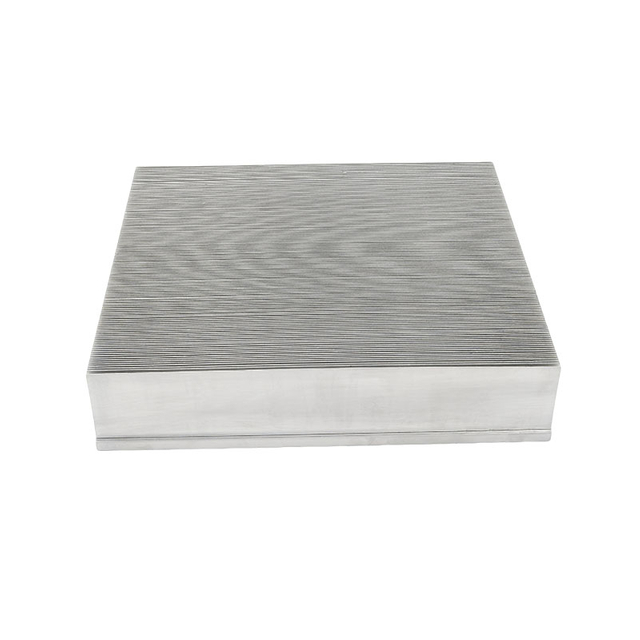

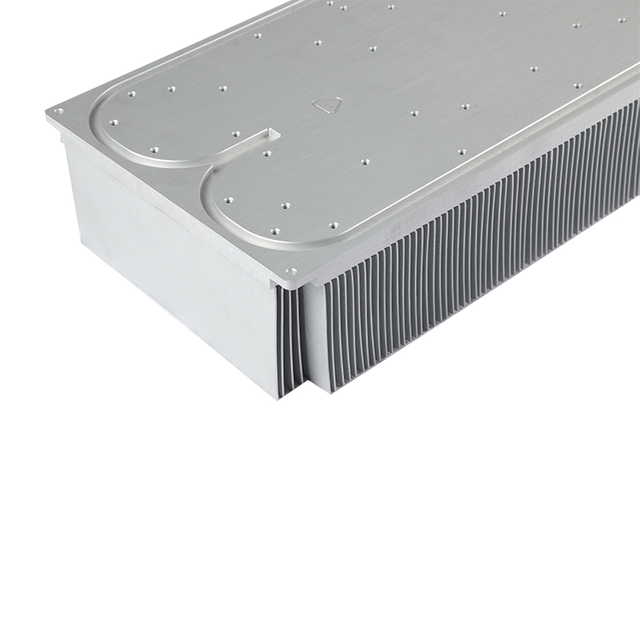

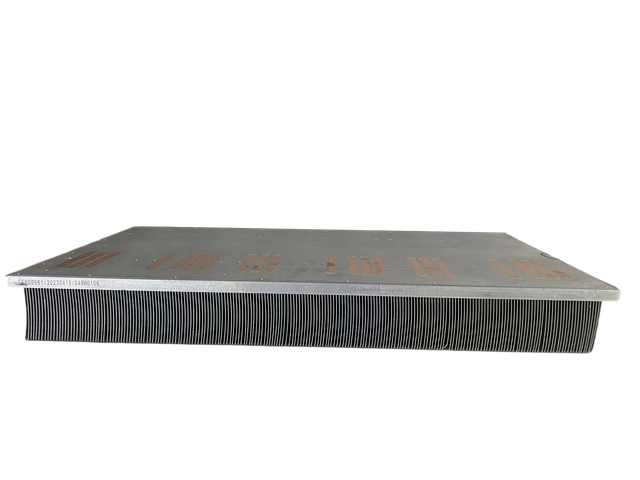

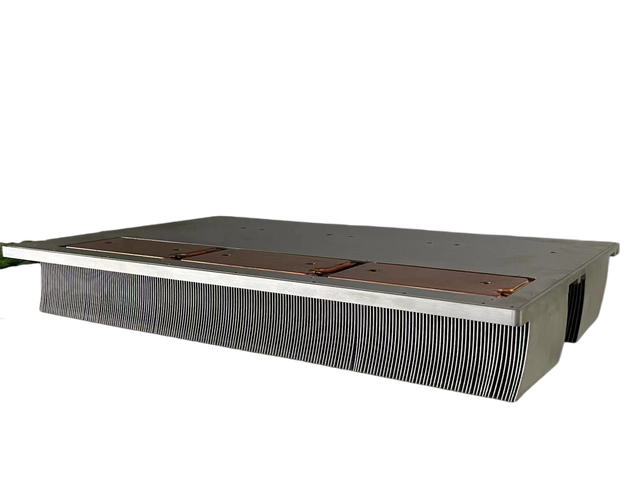

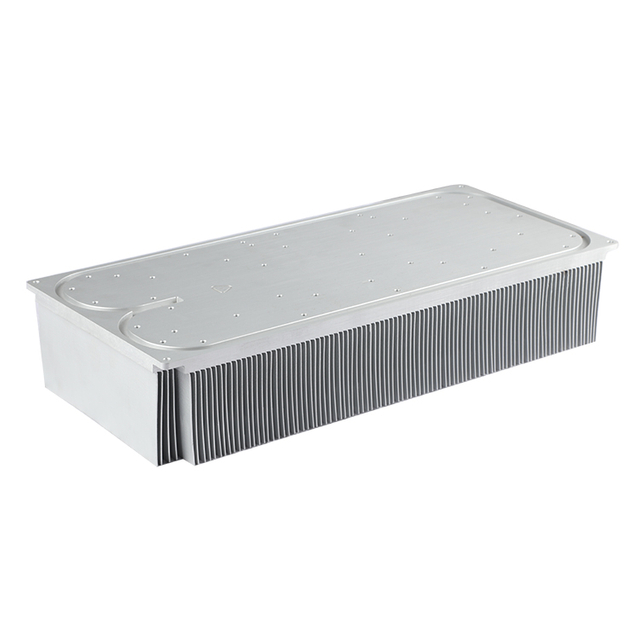

Демонстрация продукции радиатора со срезанными ребрами

Процесс зачистки: точная инженерия для превосходного рассеивания тепла

Процесс зачистки является свидетельством прецизионного машиностроения, обеспечивающего превосходные тепловые характеристики благодаря уникальному подходу к производству радиаторов.
Bonded-fin-heat-sink4_03
Цельная конструкция
Специализированный режущий инструмент точно срезает тонкие слои с цельного металлического блока (обычно медного или алюминиевого). Эти слои выталкиваются вверх, образуя цельные ребра, образуя единую непрерывную деталь. Эта инновационная конструкция полностью устраняет термическое сопротивление в соединениях, что является распространенной проблемой в многодетальных сборках, обеспечивая беспрепятственный путь теплопередачи.

Ультратонкие плавники высокой плотности
Этот усовершенствованный метод позволяет создавать исключительно тонкие ребра (толщиной всего 0,2 мм) и удивительно высокой плотности ребер. Это значительно увеличивает площадь поверхности, доступную для рассеивания тепла в пределах заданного объема — достижение, которое часто недостижимо с помощью других методов производства, таких как экструзия или методы склеенных ребер.

Быстрое прототипирование и экономическая эффективность
Процесс зачистки отличается тем, что не требует дорогостоящих специальных форм или штампов. Это означает минимальную плату за установку и значительно ускоряет циклы прототипирования. Для Winshare Thermal это означает, что мы можем предложить значительную гибкость проектирования и экономию средств для индивидуальных тепловых решений и быстрой разработки. Мы успешно применяем эту технологию в непрерывных крупномасштабных приложениях в течение многих лет, последовательно демонстрируя явные преимущества в экономической эффективности и надежности продукции.

Радиаторы со скошенными ребрами по сравнению с другими технологиями: сравнительное преимущество

Радиаторы со скошенными ребрами предлагают уникальные преимущества по сравнению с другими методами производства, особенно для применений, требующих высоких тепловых характеристик и гибкости конструкции.
Основное преимущество ребер со скошенными краями заключается в их цельной конструкции, которая устраняет термическое сопротивление, свойственное составным узлам, таким как склеенные или сложенные ребра. Кроме того, они могут обеспечить значительно более высокую плотность ребер и соотношение сторон, чем экструдированные радиаторы, обеспечивая превосходную площадь поверхности для рассеивания тепла без высоких затрат на оснастку при литье под давлением или затрат на механическую обработку каждой детали для нестандартных конструкций.
Особенность/Тип Скошенный плавник Экструдированный Склеенный/Паяный плавник Умирайте Холодная ковка
Тепловые характеристики Превосходный (нет сопротивления интерфейса, высокая плотность) Хорошо (ограничено плотностью плавников) Хорошо (снижается за счет сопротивления интерфейса) Хорошая (пористая структура) Отлично (контролируемая зернистая структура)
Стоимость инструмента Низкий/Нет (один и тот же инструмент для каждого плавника) Низкий Умеренный (для основания и плавников) Высокий Высокий
Материальные варианты Медь, алюминий Алюминий Медь, алюминий Алюминий, Цинк Медь, алюминий
Строительство Цельный кусок Цельный кусок Многокомпонентная сборка Цельный кусок Цельный кусок
Гибкость дизайна Высокий Ограниченный Высокий Умеренный Высокий
Прототипирование Легко, Недорого, Быстро Бюджетный Умеренный Высокая стоимость Умеренный
Типичные приложения Высокая мощность, компактность Общий, Средняя мощность Очень большие радиаторы Сложные формы, большой объем Высокая производительность, комплекс
Ключевое ограничение Плавники могут легко гнуться Ограниченная плотность плавников/соотношение сторон Термическое сопротивление в местах соединений Пористая структура, более низкая проводимость Высокая первоначальная стоимость инструмента
Плотность плавников Очень высокий (тонкие ребра, без конуса) Ограничено (требуется конус, прочность матрицы) Высокий (отдельные плавники) Ограниченный (процесс кастинга) Высокий (прямые плавники)


Предпочтительные материалы: алюминий и медь для радиаторов со скошенными ребрами.

Радиаторы со скошенными ребрами в основном изготавливаются из алюминия или меди, выбранных из-за их исключительной теплопроводности. Оптимальный выбор материала зависит от ваших конкретных тепловых требований, ограничений по весу и бюджета проекта.
изображение 1144
Алюминий
Предпочтительный выбор благодаря превосходному балансу хорошей теплопроводности (например, 1050 А при 229 Вт/мК), легкости и экономической эффективности. Алюминиевые ребра со скосом универсальны как для общего, так и для промышленного применения, их толщина обычно составляет от 0,2 мм до 1,2 мм.

Медь
Обеспечивает превосходные тепловые характеристики, проводимость примерно в два раза выше, чем у алюминия. Это делает медь идеальной для достижения максимального рассеивания тепла в ограниченном пространстве. Хотя медные ребра тяжелее и обычно в 3–6 раз дороже, они могут быть еще тоньше (0,1–0,6 мм) и обеспечивать отличную коррозионную стойкость.

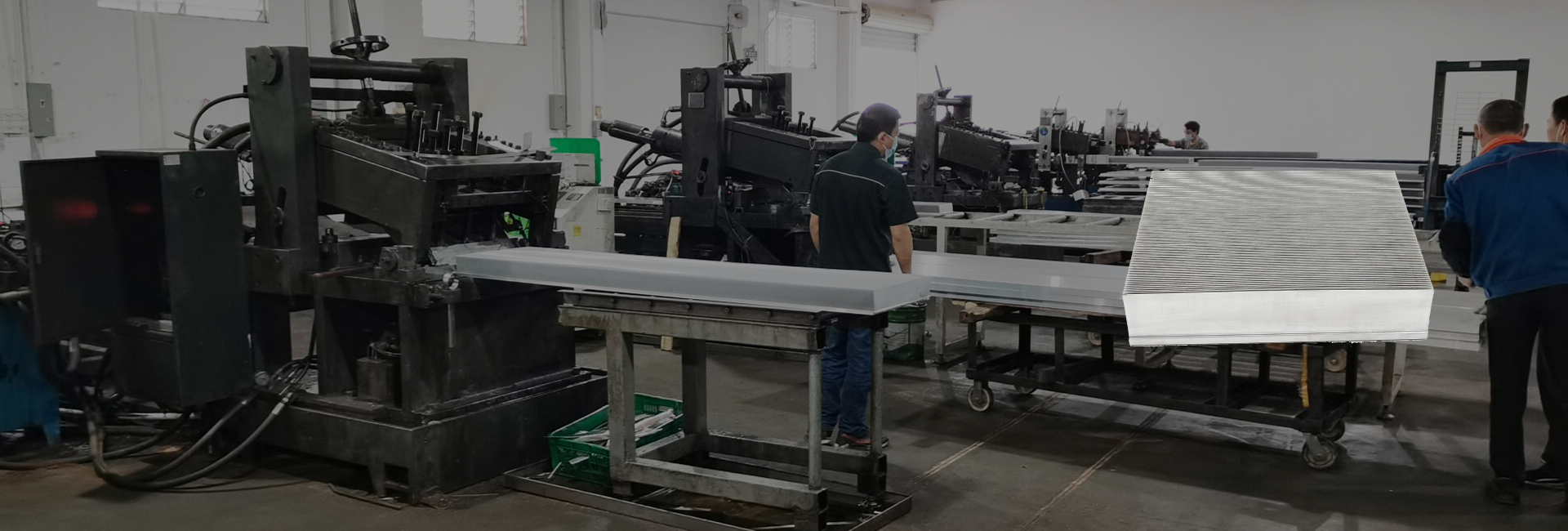

Зачем сотрудничать с Winshare Thermal для радиаторов со скошенными ребрами?

Выбор правильного партнера-производителя имеет решающее значение для обеспечения оптимальных тепловых характеристик в ваших критически важных приложениях. В Winshare Thermal мы сочетаем глубокий опыт, комплексные решения и непоколебимую приверженность качеству и обслуживанию клиентов.
001A6002 3 (4)

  • Непревзойденный опыт и инженерная поддержка

    № 12 Наши опытные инженеры проводят специализированное термическое моделирование и оптимизацию конструкции, тщательно адаптируя решения к вашему уникальному тепловому профилю. Имея обширный опыт работы с ведущими мировыми клиентами, мы используем надежную базу данных для анализа моделирования и накапливаем большие данные для точной настройки каждой конструкции.

  • Комплексные универсальные решения

    № 12 Мы предлагаем комплексные возможности проектирования и производства. Это включает в себя профессиональный выбор материалов, различную обработку поверхности и сложную обработку с ЧПУ для сложных деталей. Если вам нужны решения по управлению температурным режимом с воздушным или жидкостным охлаждением, у нас есть возможности для работы с различными источниками тепла.

  • Непоколебимая гарантия качества

    № 12 Наша приверженность качеству подтверждается нашими сертификатами ISO 9001, ISO14001 и IATF 16949. Мы подкрепляем это строгими термическими и размерными проверками, гарантируя, что каждый продукт соответствует самым высоким стандартам.

  • Эффективность и надежность, которым можно доверять

    № 12 Мы гордимся быстрыми сроками выполнения заказов (например, 15-20 дней) и надежной своевременной доставкой. Наша поддержка низких минимальных объемов заказа дополнительно облегчает быстрое создание прототипов и специализированных проектов, оптимизируя процесс разработки.

  • Клиентоориентированное партнерство

    № 12 Наши специализированные группы поддержки предлагают быстрые ответы, бесплатные образцы и активное сотрудничество для оптимизации проектов и снижения затрат. Мы позиционируем себя как вашего стратегического партнера в области термоменеджмента, всегда стремясь предоставлять самые продуманные услуги с самым надежным качеством продукции.

Области применения и отрасли: где радиаторы со скошенными ребрами Excel

Радиаторы со скошенными ребрами очень универсальны и отлично подходят для применений, где эффективное рассеивание тепла и компактная конструкция имеют решающее значение. Они особенно эффективны в управлении теплом в мощных электронных устройствах, предотвращая снижение производительности и продлевая срок службы компонентов.
笔记本

Компьютеры и ноутбуки

Обеспечение критического охлаждения процессоров и графических процессоров для обеспечения стабильной и высокопроизводительной работы.



вел

Светодиодное освещение

Рассеивание тепла значительно продлевает срок службы светодиодов и обеспечивает оптимальную светоотдачу.




dianzidianli

Силовая электроника

Необходим для надежного охлаждения инверторов, источников питания, IGBT-устройств и сварочного оборудования. Winshare Thermal может похвастаться обширным опытом работы в этом секторе, активно поддерживая фотоэлектрические инверторы и преобразователи энергии ветра.
电信

Телекоммуникационное оборудование

Обеспечение непрерывной и надежной работы критически важной инфраструктуры, такой как маршрутизаторы и серверы.

gongyeshebei

Промышленное оборудование и автоматизация

Поставка надежных тепловых решений для тяжелонагруженного оборудования и систем ИБП, включая крупноформатные радиаторы длиной более 1 метра для промышленной автоматизации.
brazed_0004_可再生资源

Возобновляемая энергия

Игра жизненно важной роли в эффективной работе солнечных инверторов и преобразователей ветряных турбин — основная сфера деятельности Winshare Thermal.
brazed_0001_高功率激光设备

Лазерные системы и термоэлектрические модули (ТЭМ)

Обеспечение стабильной работы и точности чувствительных лазерных систем и термоэлектрических модулей.

Персонализация: индивидуальные решения для радиаторов со скошенными ребрами от Winshare Thermal

Как Winshare Thermal, мы специализируемся на предоставлении полностью адаптированных решений для радиаторов со скошенными ребрами. Присущая процессу зачистки гибкость в сочетании с низкими минимальными объемами заказа и отсутствием затрат на оснастку позволяет нам обеспечить оптимальную эффективность охлаждения в точном соответствии с вашими уникальными термическими и пространственными требованиями. Это делает нас идеальным партнером для индивидуального проектирования, быстрого прототипирования и специализированного мелкосерийного производства.
Категория настройки
Конкретные опции и детали
Dimensions
Высота плавника: до 100–150 мм (4–6 дюймов), рекомендуется менее 50 мм. Длина ребра: до 500 мм (20 дюймов), ограничена длиной блока материала. Ширина: Неограниченная. Толщина ребер: от 0,008 дюйма (0,2 мм) до 1,0 мм. Расстояние между ребрами/зазор: минимум от 0,1 мм (0,004 дюйма) до 8,0 мм (0,31 дюйма). Плоскостность: обычно ±0,1 мм, при полировке можно достичь 0,03 мм.
Материалы
Алюминий (1060, 1050А, 6063). Медь (С1100). Гибридные материалы для специализированных случаев.
Максимальная ширина
Анодирование: различные цвета, повышенная коррозионная стойкость. Никелирование: химическое никелирование для обеспечения равномерного слоя и электропроводности. Медная пассивация: для медных радиаторов. Полировка: гладкие поверхности для улучшения воздушного потока. Порошковое покрытие: прочное покрытие. Текстурированная отделка: пескоструйная обработка, шлифовка, механическая обработка, прозрачный хромат, дробеструйная обработка.
Монтаж и интеграция
Встроенные тепловые трубки: значительно улучшают тепловые характеристики. Вентилятор в сборе: предназначен для интеграции с вентиляторами. Интеграция термоинтерфейсного материала (TIM): Улучшенное тепловое соединение. Механически обработанные детали: Свободные карманы, канавки для зажимов, монтажные отверстия, отверстия для винтов, нарезание резьбы. Пластиковая кнопка-кнопка: Простое и надежное крепление.
Поддержка дизайна
Комплексная инженерная помощь от концепции до производства. Тепловое моделирование и оптимизация. Быстрое прототипирование для быстрой итерации. Поддержка низких минимальных объемов заказа.


Часто задаваемые вопросы (FAQ) о радиаторах со скошенными ребрами

  • Q Как изготавливается радиатор со скошенными ребрами?

    A Радиатор со скошенными ребрами изготовлен из цельного цельного блока алюминия или меди. Специализированный режущий инструмент сбривает тонкие слои материала, подталкивая их вверх, образуя цельные ребра. Этот непрерывный процесс гарантирует, что ребра станут неотъемлемой частью основания, устраняя сопротивление теплового интерфейса. Окончательная обработка и последние штрихи завершают процесс.

  • Q Каковы основные преимущества радиаторов Skived Fin?

    A Ключевые преимущества включают превосходную теплопроводность благодаря цельной конструкции, высокую плотность ребер и соотношение сторон для максимизации площади поверхности, значительную гибкость конструкции, низкие затраты на инструменты для индивидуальных решений и повышенную долговечность.

  • Q Чем радиаторы со снятыми ребрами отличаются от радиаторов с экструдированными или приклеенными ребрами?

    A Скошенные ребра обеспечивают более высокую плотность ребер и превосходные тепловые характеристики по сравнению с экструдированными радиаторами, которые ограничены прочностью матрицы и конусностью ребер. В отличие от радиаторов со склеенными или паяными ребрами, ребра со скосом представляют собой единую монолитную деталь, позволяющую избежать термического сопротивления, которое может возникнуть из-за паяных или клеевых соединений, что приводит к повышению общей эффективности теплопередачи.

Свяжитесь с нами сегодня, чтобы адаптировать решение для вашего водоблока.
