Технология гибридной холодной пластины Winshare Thermal обеспечивает решение проблем тепловой плотности.

Чтобы снизить энергопотребление ИИ-чипов нового поколения, компания Winshare Thermal приняла участие в разработке многочисленных решений водяного охлаждения для ИИ-чипов. Мы считаем, что можем разработать новый тип холодной пластины, сочетающий в себе технологию двухфазного термического преобразования и микроканальную технологию, которую мы называем гибридной холодной пластиной.

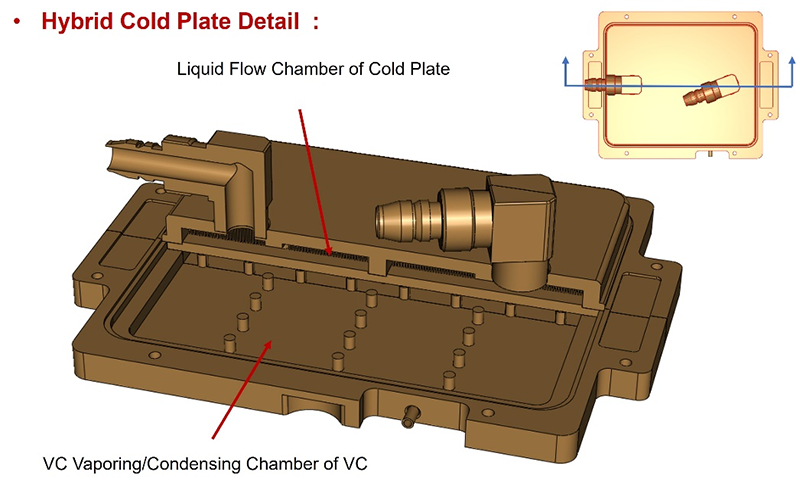

Характеристики технологии Hybrid Cold Plate？

Тепловые трубы и паровые камеры являются важными компонентами конструкции радиатора, которые обеспечивают проводимость и диффузию тепла посредством цикла фазового перехода испарения и конденсации внутренней жидкости. Эта технология теплопередачи с двухфазным потоком предлагает следующие особенности:
1. Высокая эффективность теплопроводности: тепло в парообразном состоянии будет быстро передаваться от горячего конца к холодному концу со скоростью, близкой к скорости звука.

2. Чрезвычайная способность теплопередачи: когда передача испарения и возврат конденсации жидкости внутри устройства теплопроводности двухфазного потока достигают идеального баланса, теоретически оно может непрерывно переносить бесконечное количество тепла. Таким образом, этот баланс является идеальным рабочим состоянием для элемента двухфазного потока.

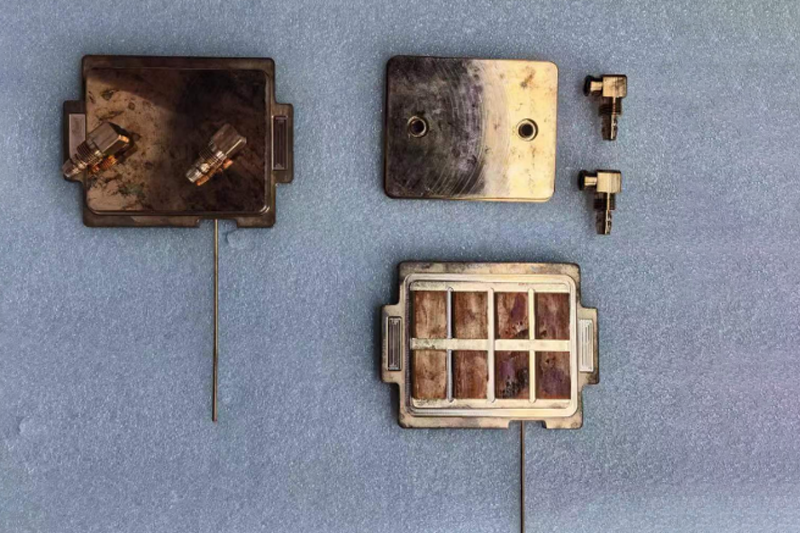

Здание прототипа гибридной холодной плиты:

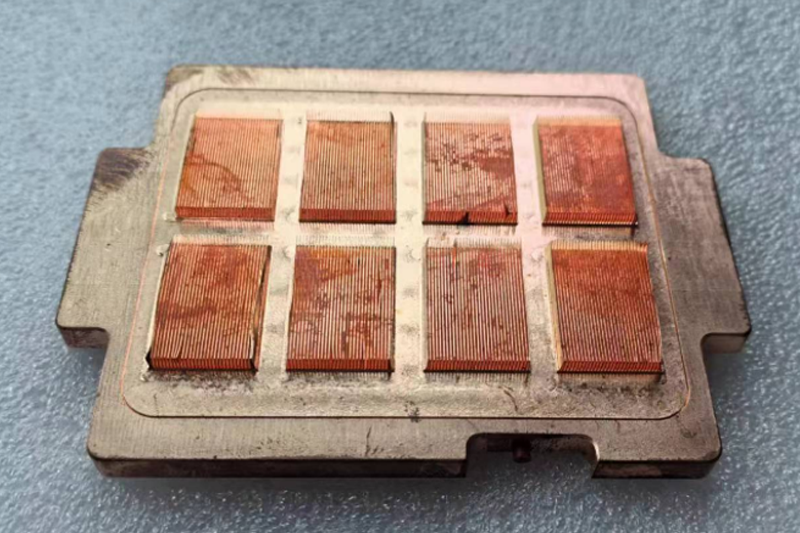

Процесс обработки пластин с микроребрами
VC Процесс порошковой установки
VC Сборка методом диффузионной сварки в вакууме

Узел холодной пайки
VC с впрыском воды.
VC Вакуумирован, конец трубы закрыт.

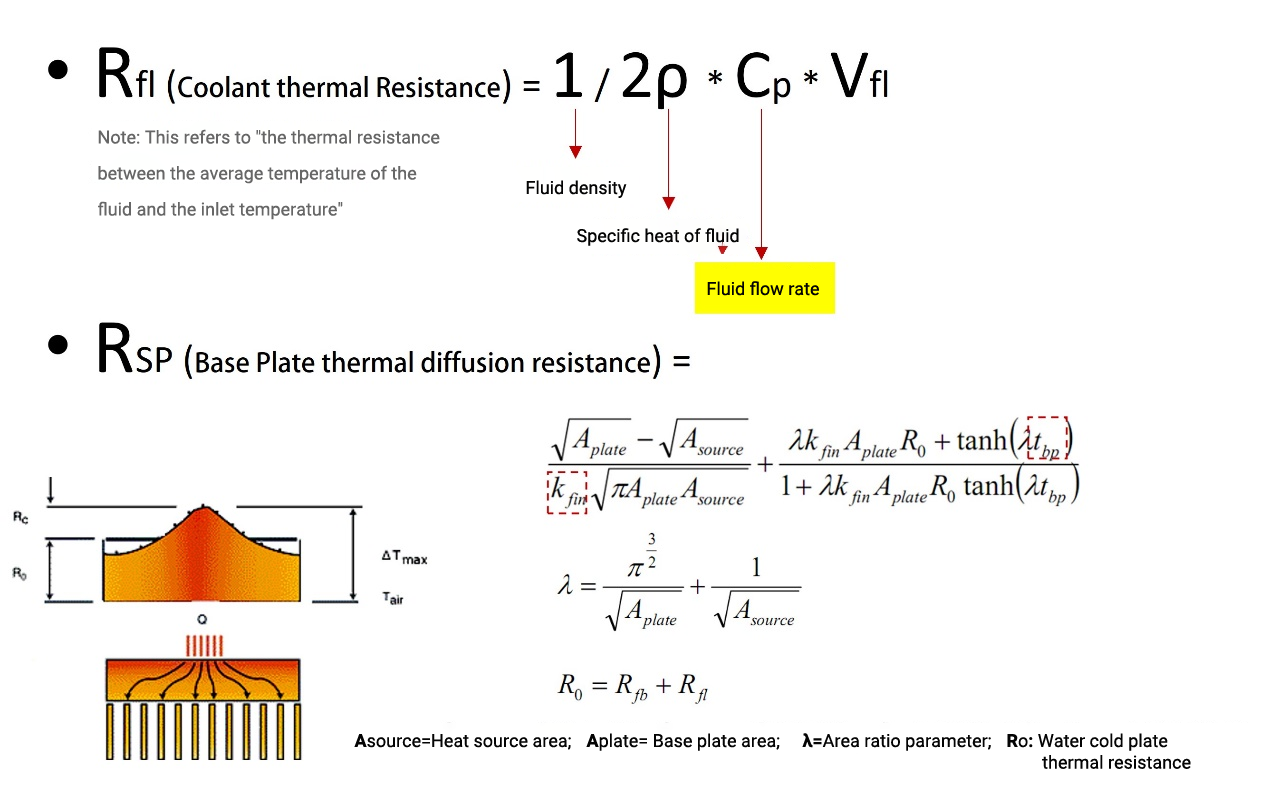

Ключевые факторы, влияющие на производительность пластины с водяным охлаждением

Из диаграмм моделирования теплопередачи и потока жидкости в компьютерной модели мы видим, что эти четыре ключевых фактора имеют определенную пропорцию, а часть с наибольшей общей теплотой и наибольшим пространством для оптимизации — это диффузионное тепловое сопротивление (Rsp) основания холодной пластины, что также означает, что если мы сможем сделать опорную пластину высокой диффузионным характером, мы сможем решить проблему высокой плотности тепла.

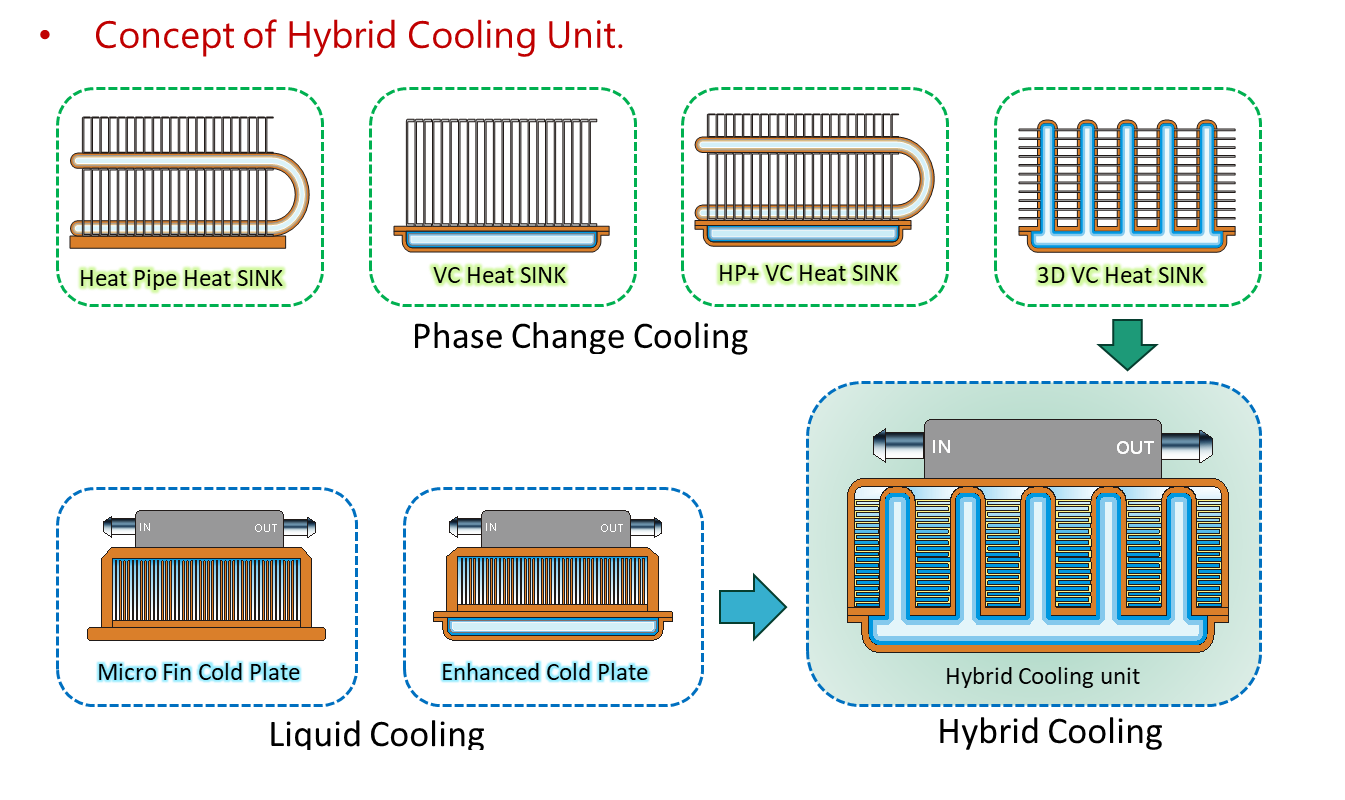

История развития Hybrid Cold Plate

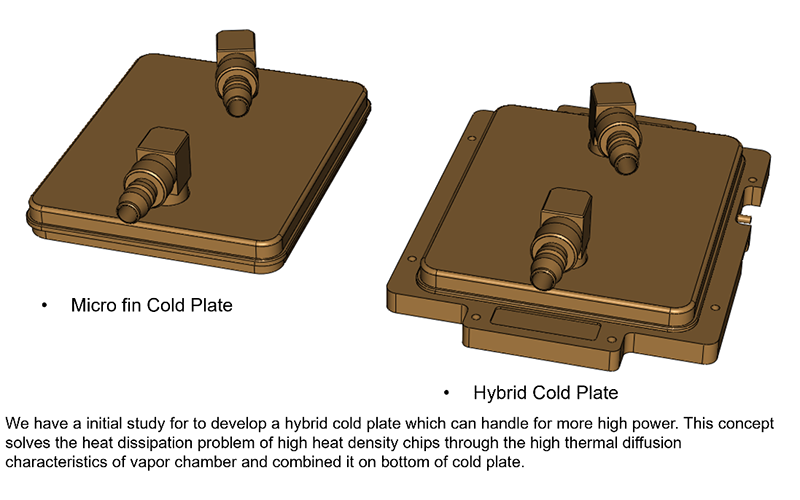

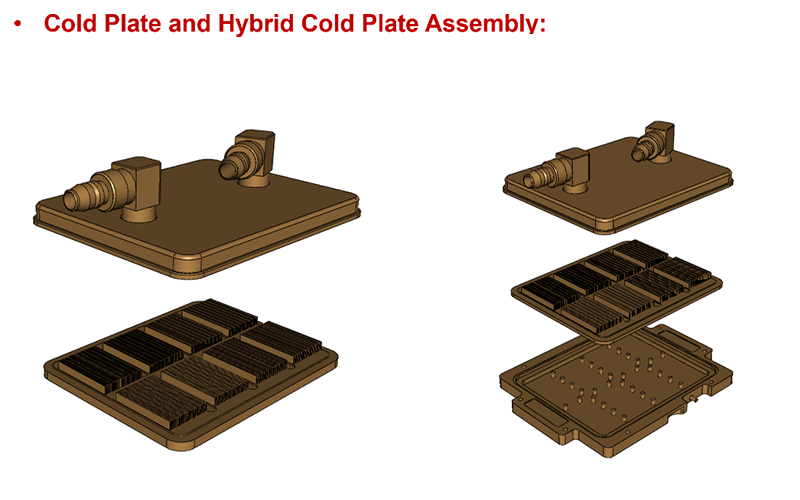

Сравнение микроканальных холодных пластин и гибридных холодных пластин

Поддержка испытаний на сопротивление потоку и испытаний на тепловые характеристики

Образцы №1-№6 представляют собой холодную пластину Hybird, наполненную водой на 92%-127%, а образец №7 представляет собой микроканальную холодную пластину.

Номер образца	№1	№2	№3	№4	№5	№6	№7
Закачка воды%	100%	112%	92%	127%	100%	116%	Н/Д

Тест на сопротивление потоку:

Образец объемом 1,7 шт. будет подключен к насосной системе, которая будет обеспечивать расход воды 0,8/1,2/1,5 л/мин. Значение сопротивления потоку будет записано в виде таблицы справа.
2. Согласно результатам испытаний, сопротивление потоку всех образцов холодной пластины очень близко и почти одинаково.

Номер образца	№1	№2	№3	№4	№5	№6	№7
0,8 л/мин	1.944	1.965	1.898	1.966	1.971	2.013	2.048
1,2 л/мин	3.704	3.81	3.648	3.759	3.925	3.78	3.902
1,5 л/мин	5.443	5.566	5.374	5.539	5.641	5.551	5.748

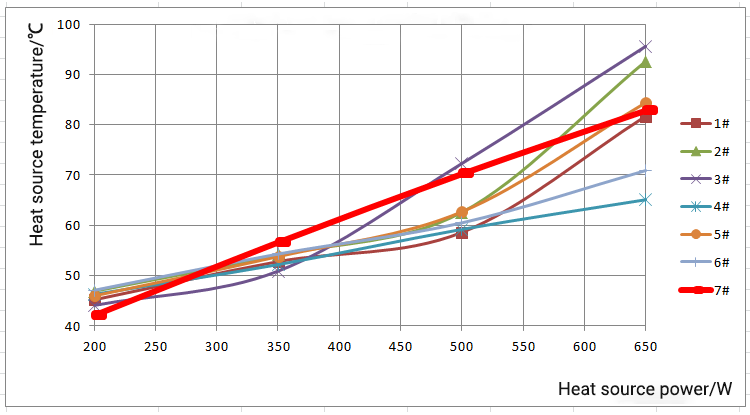

Тест на тепловые характеристики:

1. Условия тестирования: температура окружающей среды = 26–28 ℃
2. Жидкость = чистая вода
3. Расход = 1,2 л/мин
4. Температура воды на входе = 28 ℃
5. Контактная поверхность имитационного нагревателя = 20x20 мм
6. Нагрузка на головку = 200/350/500/650 Вт

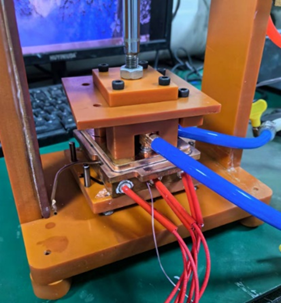

Тестирование приспособления

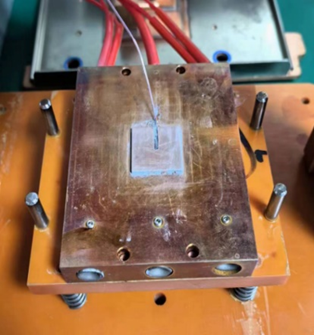

Пустынный обогреватель

Заключение

1. Результаты испытаний показывают, что величина впрыска воды в паровую камеру влияет на Q-max
. 2. Образец №3 высыхает при тепловой нагрузке 450 Вт, а образец №2 высыхает при мощности 550 Вт.
3. Образцы №4 и №6 демонстрируют наилучшие характеристики при нагрузке от свинца более 300 Вт.
4. В таком случае мы можем оценить, что гибридная холодная пластина нуждается в точной настройке значения впрыска воды, тогда она может обеспечить лучшую производительность, чем обычная холодная пластина.
5. Гибридная холодная пластина обеспечивает лучшие тепловые характеристики, чем обычная микроканальная холодная пластина.
