Связанные плавники холодные пластины пользовательские

Winshare Thermal Alloy: обеспечивает эффективные и надежные растворы жидкого охлаждения для применений высокой плотности теплового потока.

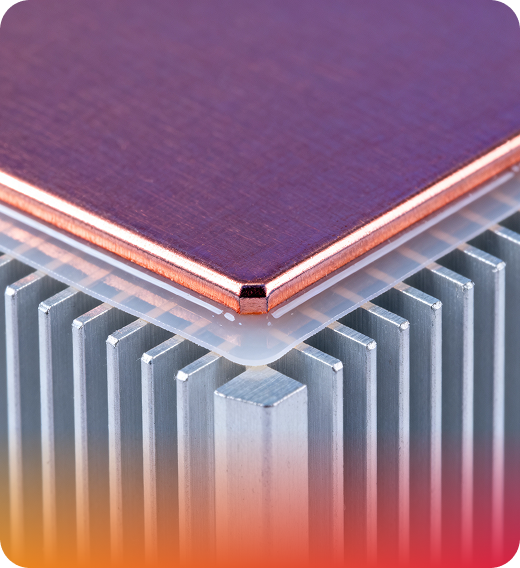

Что такое холодная пластина с приклеенными/паянными ребрами?

Связанные/засеянные холодные пластины представляют собой усовершенствованные радиаторы с жидкостью охлаждения, предназначенные для решения проблемы высокой мощности, высокого теплового рассеяния плотности теплового потока. Он уникален тем, что использует предварительно отмеченный массив с высокой плотностью, которая будет расположена через канавку бегуна на точковой базовой плите, а также передовую связь или вакуумную пабу для надежного соединения плавников с базовой плитой.

Получите индивидуальный план сейчас

Эта структура использует плавники, чтобы создать большую площадь внутренней поверхности теплопередачи внутри бегуна, которая в 3-5 раз больше, чем у обычной пробуренной холодной пластины. Когда охлаждающая жидкость протекает через эти плотные плавники, она создает значительный эффект турбулентности, эффективно разбивая пограничный слой и значительно улучшая коэффициент теплопередачи. Наконец, вся конструкция инкапсулируется запечатанной крышкой, чтобы убедиться, что бегун не поврежден и без утечки.

Основные процессы и преимущества:

Brausing: В высокотемпературной вакуумной среде металлургическая связь плавников и основная плита достигается путем заполнения пайкового материала, с высокой прочностью соединения и чрезвычайно низким тепловым сопротивлением. Эпоксидное соединение: связь с эпоксидной смолой с высокой теплопроводности - это простой процесс и низкая стоимость, подходящая для применений с относительно свободными требованиями к тепловой сопротивлении. Структурные преимущества: комбинация плавников и нижних пластин реализует идеальную интеграцию теплопередачи жидкости и теплопередачи с твердым проводимостью, а характеристики рассеивания тепла намного превышают производительность одного процесса холодной пластины.

Основные преимущества холодных пластин Winshare с приклеенными ребрами

Производство холодных пластин с точностью преодолевает высокие потребности в материальной однородности и обработке. Winshare Thermal Alloy способен выполнять точное бурение глубоких отверстий на различных высокопроизводительных металлах для удовлетворения наиболее требовательных требований к рассеянию тепла:

Превосходное рассеивание тепла и поддержка плотности высокой тепловой плотности

Благодаря точковой инженерной геометрии и бегунов высокой плотности наши холодные пластины обеспечивают большую площадь внутренней поверхности теплопередачи и значительно увеличивают коэффициент теплопередачи. Это позволяет нашим продуктам эффективно обрабатывать высокие тепловые нагрузки до 1500 Вт и выше, а также высокие проблемы плотности теплового потока более 200 Вт на квадратный сантиметр.

Отличная экономическая эффективность и массовые преимущества производства

По сравнению с такими процессами, как бурение глубокого отверстия или сварка трения (FSW), холодные пластины с священными плавниками имеют более зрелый и контролируемый стоимостью производственный процесс. Он обеспечивает низкие показатели, эффективно снижая общие производственные затраты, что делает его идеальным для потребностей в производстве среднего и больших объемов, предлагая идеальное сочетание производительности и доступности.

Очень гибкий и индивидуальный дизайн

Наша команда инженеров может гибко настраивать тип плавников (например, прямые, сложенные или шахматные), высоту и расстояние плавников и макет бегуна в соответствии с вашими конкретными потребностями. Это позволяет холодной пластине идеально соответствовать различным формам тепла, распределения мощности и требованиям сопротивления потоку системного потока.

Превосходная структурная надежность и долговечность

Наш процесс вакуумной пайки создает прочную металлургическую связь, которая обеспечивает прочное соединение между ребрами и опорной пластиной с очень низким термическим сопротивлением. Благодаря строгим процессам тестирования продукт обладает превосходной устойчивостью к вибрации и высокому давлению, что обеспечивает долгосрочную стабильную гарантию надежности.

Поддержка большого размера и специальной настройки

В отличие от экструдированных холодных пластин с ограниченным размером плесени, процесс холодной пластины с связью может легко изготовить большие холодные пластины для удовлетворения потребностей больших источников тепла (таких как лопасти сервер, мощные модули IGBT), обеспечивая большую свободу дизайна.

Разнообразные материалы комбинации и обработки поверхности

Мы можем комбинировать различные материалы в соответствии с конкретными потребностями применения, такими как медные плавники с лучшей теплопроводности и легкие алюминиевые панели. В то же время различные поверхностные обработки, такие как покрытие никеля и анодирование, доступны для повышения коррозионной стойкости.

Почему стоит выбрать термосплав Winshare?

Профессиональный тепловой дизайн и команда симуляции CFD

У нас есть команда инженеров с тепловым управлением, имея более десятилетия опыта в моделировании CFD и оптимизации тепловой конструкции. Мы можем глубоко вмешаться с ранних стадий вашего проекта, чтобы предоставить вам наиболее точные и эффективные решения охлаждения.

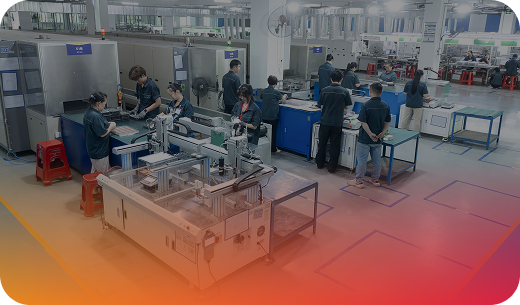

Расширенный производственный процесс и оборудование

Мы оснащены ведущими центрами с ЧПУ, высокими вакуумными пайками и профессиональным оборудованием для профессионального связующего оборудования для обеспечения точности производства и качества процесса каждой холодной пластины. Мы придерживаемся ведущих в отрасли стандартов производства.

Строгая система контроля качества
Мы строго следуем ISO 9001 и IATF 16949 и другим стандартам качества и устанавливаем систему контроля качества от сырья до готовой продукции для обеспечения высокой надежности продуктов, особенно для удовлетворения потребностей требовательных областей, таких как автомобильная электроника.

Быстрый ответ и поддержка клиентов
Наши группы по продажам и технической поддержке могут быстро ответить на ваши запросы и технические вопросы, предоставляя комплексную и эффективную поддержку от консультаций по проектированию и производства образцов до массового производства и послепродажного обслуживания.

Холодные пластины с приклеенными ребрами Основные параметры продукта и возможности индивидуальной настройки

Связанные с тарелки Winshare FIN предлагают полностью индивидуальную услугу. Ниже приводится объем наших возможностей дизайна, которые мы точно оптимизируем для удовлетворения ваших конкретных потребностей в приложении.

Тепловое сопротивление

Достигает всего 0,015 ° C/Вт,
чем ниже повышение температуры, генерируемое источником тепла на ватт мощности, тем лучше производительность рассеяния тепла.

Дизайн бегуна

Плотность ребер может достигать 30 ребер на дюйм.

Настройте несколько типов FIN (прямые, сложенные, шахматные) и макеты бегунов, чтобы сбалансировать производительность охлаждения с падением давления системы.

Измерение

До 1500 мм × 800 мм

Он прорывается через ограничения размера процесса экструзии, особенно подходит для больших источников тепла, таких как большие серверные лопасти и аккумуляторные пакеты.

Эксплуатационное давление

Достаточно до 200 фунтов на квадратный дюйм
посредством передовых вакуумных пабу и строгого тестирования высокого давления, обеспечивается структурная целостность и стеснение холодных пластин в суровых условиях труда.

Поверхностная плоскостность

Лучше, чем 0,05 мм
с помощью точной обработки ЧПУ и процессов тонкого шлифования, это гарантирует, что холодная пластина максимизирует контакт с поверхностью теплового источника и сводит к минимуму тепловое сопротивление контакта.

Жидкие разъемы

Несколько вариантов интерфейса

Поддерживаются несколько настройки интерфейса, такие как NPT, резьба BSPP, быстрые муфты и т. Д., Для совместимости с существующей системой.

Холодные пластины с приклеенными ребрами. Часто используемые материалы сердцевины.

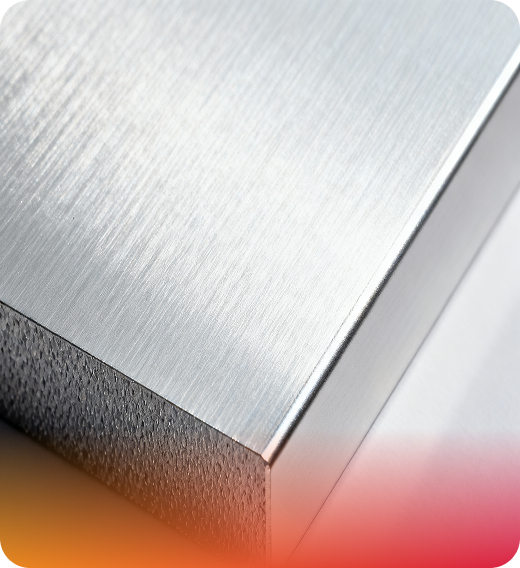

Алюминиевый сплав

Обычно используемые оценки: 6061, 6063 Преимущества: легкий, экономичный, прост в обработке. Это материал, предполагаемый для большинства применений жидкого охлаждения, обеспечивая отличную тепловой диссипацию и хорошую коррозионную стойкость.

Медный сплав

Обычно используется оценка: C11000 (чистая медь) Преимущества: теплопроводность до 400 Вт/м · К, вдвое больше, чем алюминий. Он подходит для применения плотности ультра-высокого теплового потока, где требуются экстремальные тепловые характеристики.

Смешанные материалы

Мы можем комбинировать различные материалы, такие как: - Медная базовая пластина + алюминиевые плавники: использует сверхвысокую теплопроводность меди, чтобы связаться с источником тепла, используя преимущества легких и преимуществ алюминия в качестве плавника.

Сертификация и гарантия качества Winshare

Мы понимаем, что надежность наших продуктов имеет решающее значение. Winshare создала комплексную систему управления качеством и проводит несколько строгих тестов на каждом продукте, чтобы обеспечить его производительность и долгосрочную стабильность.

Наши основные сертификаты:

ISO 9001:2015: международно признанная сертификация системы менеджмента качества, охватывающая весь жизненный цикл продукции.
IATF 16949: Система управления качеством для автомобильной промышленности, обеспечивающая высочайшие гарантии для клиентов автомобильной электроники.
ISO 14001:2015: Сертификация системы экологического менеджмента, отражающая нашу приверженность защите окружающей среды.
UL/CE/RoHS: Продукция соответствует нормам безопасности и охраны окружающей среды на основных рынках по всему миру.
Строгие заводские испытания

Испытание на обнаружение утечек с помощью гелиевой масс-спектрометрии: используется высокоточное оборудование, гарантирующее отсутствие дефектов в уплотнении холодной пластины и устраняющее любые незначительные утечки.
Испытания под высоким давлением и на разрыв: моделируйте экстремальные рабочие условия для проверки структурной целостности холодных пластин под сверхвысоким давлением, обеспечивая безопасность.
Испытание на прочность адгезии на растяжение. Разрушающее испытание гарантирует, что прочность соединения ребра с опорной пластиной соответствует проектным стандартам.
Испытание на термическое сопротивление и однородность: точно измерьте общее тепловое сопротивление и распределение температуры на поверхности охлаждающей пластины, чтобы убедиться, что характеристики рассеивания тепла соответствуют стандартам.

Области применения холодных пластин Winshare Bonded Fin

Электроника

Модули IGBT, частотные преобразователи, инверторы

Дата-центры

ЦП, графический процессор, кластеры HPC, серверы с жидкостью

Новые энергетические транспортные средства

Аккумуляторы, электронные элементы управления (ECU), Power Semiconductors

Промышленная автоматизация

Промышленные шкафы управления, роботы, лазерное оборудование

Медицинские устройства

Магнитно-резонанс (МРТ), КТ, рентгеновское оборудование

Мощное светодиодное освещение

Сетейские огни, уличные огни, профессиональная фотография огней

Процесс настройки холодных пластин Winshare Bonded Fin:

От концепции к продукту

Получите индивидуальный план сейчас

Анализ требований и дизайн

Мы тесно сотрудничаем с вами, чтобы всесторонне оценить ваши потребности в охлаждении, включая тепловую нагрузку, размер компонентов, тип охлаждающей жидкости, скорость потока, ограничения падения давления и требования к окружающей среде, для разработки предварительного проектного плана.

Тепловая конструкция и моделирование CFD

Наша команда инженеров будет использовать программное обеспечение для моделирования специализированного CFD (вычислительная динамика жидкости), чтобы точно имитировать производительность холодных пластин в реальных условиях эксплуатации, оптимизации типа плавника, высоты, плотности и макета бегуна для оптимальной тепловой производительности.

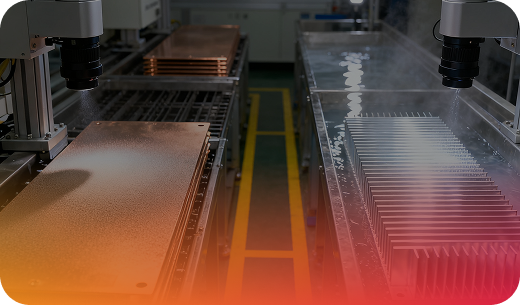

Точная обработка и склеивание

Для обработки опорной пластины и крышки используются высокоточные станки с ЧПУ, а ребра точно вырезаются. Впоследствии в беспыльной среде компоненты идеально склеиваются с помощью вакуумной пайки или технологии высокопрочной эпоксидной сварки.

Строгая проверка качества

Мы проводим строгие тесты на каждой холодной пластине, включая тесты на обнаружение утечки масс -спектрометрии гелия, тесты высокого давления и взрыва, тепловое сопротивление и однородные тесты, чтобы гарантировать, что продукт соответствует или превышает стандарты проектирования с точки зрения производительности и надежности.

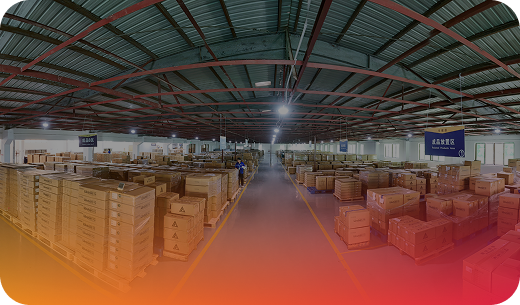

Обработка и доставка поверхности

В соответствии с требованиями клиента, предоставляются различные поверхностные обработки, такие как покрытие никеля и анодирование для повышения коррозионной стойкости. Наконец, продукт мелко упакован и доставлен вам вовремя.

Холодная пластина Bonded Fin. Часто задаваемые вопросы (FAQ)

Q В чем разница между холодной пластиной с приклеенными ребрами и холодной пластиной с глубокими отверстиями?

A Направляющие с холодными пластинами для глубокого сверления являются гладкими и в основном полагаются на теплообмен конвекцией жидкости, но не могут увеличить площадь внутренней поверхности. Холодильные пластины со склеенными ребрами значительно увеличивают площадь поверхности теплопередачи благодаря ребрам высокой плотности, обеспечивая в большинстве случаев лучшие тепловые характеристики. В то же время конструкция направляющих склеенной холодной пластины более гибкая, а стоимость более выгодная.
Q Надежна ли прочность соединения ребер с опорной пластиной?

A Наша технология склеивания очень надежна. Наш процесс вакуумной пайки создает соединения металлургического класса с чрезвычайно высокой прочностью и долговечностью. В сочетании со строгими испытаниями на прочность соединения на растяжение и испытаниями под высоким давлением наша продукция рассчитана на длительную эксплуатацию в тяжелых условиях.
Q Каков производственный цикл холодной пластины Bonded Fin?

A Производственный цикл зависит от конкретной сложности конструкции, наличия материала и объема заказа. У нас есть эффективный процесс управления производством, обычно 2-4 недели для производства образцов и 4-8 недель для массового производства. Рекомендуется предоставить подробные проектные чертежи, и мы предоставим вам точную смету доставки.
Q Можете ли вы предоставить консалтинговые услуги по проектированию и моделированию?

A Да, мы предлагаем полный спектр услуг: от разработки концепции до поставки готового продукта. Если вы не уверены, какое решение для холодных пластин лучше всего подходит для вашего применения, наша команда инженеров предоставит профессиональные технические консультации и услуги по CFD-моделированию, чтобы помочь вам найти лучшее решение.
