Служба настройки паровой камеры Winshare

Winshare Thermal Alloy: Чрезвычайно равномерная температура, ультратонкий и эффективный, решающий проблему высокой плотности теплового потока.

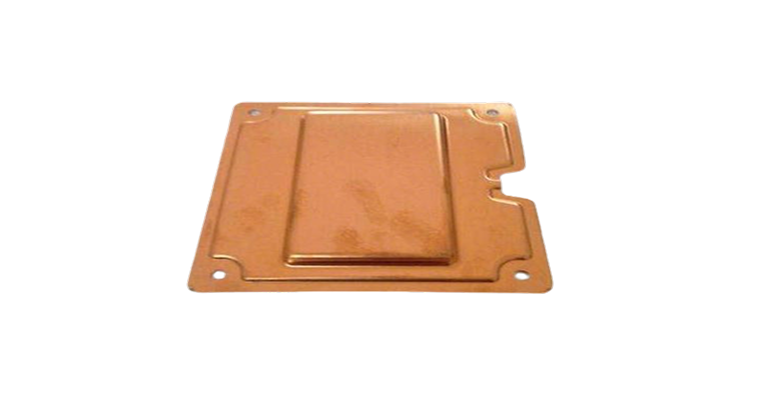

Что такое паровая камера?

Паровая камера — это усовершенствованное плоское устройство теплопередачи, которое работает аналогично тепловой трубке, но эффективно рассеивает тепло в двухмерной плоскости. Он состоит из плоской закрытой камеры, содержащей небольшое количество рабочей жидкости и капилляров. Когда тепло подается в любую точку паровой камеры, рабочая жидкость в этой точке быстро испаряется и поглощает тепло, а пар быстро диффундирует по поверхности внутри камеры, конденсируется и выделяет тепло в более холодной области. Конденсированная жидкость течет обратно к источнику тепла через внутреннюю капиллярную структуру, завершая непрерывный цикл фазового перехода.

Эффективная теплопроводность паровых камер намного выше, чем у традиционных металлических материалов, особенно при работе с источниками тепла с высокой плотностью теплового потока и достижении однородности температуры поверхности. Благодаря своей ультратонкости, эффективности и способности настраивать сложные формы, испарительные камеры широко используются в высокопроизводительных компьютерах, смартфонах, игровых видеокартах, мощных светодиодах и других областях, где пространство для рассеивания тепла чрезвычайно ограничено, но требует чрезвычайно высокой эффективности рассеивания тепла и однородности температуры. Это может эффективно снизить температуру в локальных горячих точках, улучшая производительность и надежность оборудования.

Основной состав и преимущества

Основные компоненты: плоская закрытая полость, внутренняя капиллярная структура, небольшое количество рабочей жидкости.

Принцип работы: Двумерная плоская диффузия тепла с использованием скрытой теплоты фазового перехода в рабочей среде.

Теплопроводность: эффективная теплопроводность намного выше, чем у традиционных металлических материалов, что особенно хорошо при диффузии в горячих точках.

Рабочие характеристики: пассивная пассивная работа, ультратонкий дизайн, высокая надежность.

Преимущества и особенности продукции с паровыми камерами Winshare

Максимальная возможность двумерной диффузии тепла

Паровая камера может быстро и равномерно рассеивать огромное тепло, выделяемое локальными горячими точками, такими как стружка, по всей плоскости с очень низкой разницей температур, эффективно устраняя узкое место рассеивания тепла с высокой плотностью теплового потока.

Ультратонкий дизайн для компактного размещения

Благодаря своей уникальной плоской конструкции и передовому производственному процессу испарительные камеры могут достигать сверхтонкой толщины всего 0,3 мм, что идеально подходит для смартфонов, планшетов, ноутбуков и других устройств со строгими ограничениями по пространству.

Значительно повысить производительность и надежность оборудования.

Благодаря эффективному выравниванию температуры он эффективно снижает температуру перехода и температуру горячих точек чипа, тем самым продлевая срок службы электронных компонентов и улучшая стабильность и общую производительность работы оборудования.

Широкие возможности индивидуальной настройки форм и функций

Испарительную камеру можно настроить в соответствии с конкретным размером источника тепла, распределением мощности и внутренней структурой устройства, например произвольной формой, отверстиями и изгибами, для достижения бесшовной интеграции с модулем рассеивания тепла.

Пассивный и не требующий обслуживания

Испарительные камеры не требуют внешнего источника питания или движущихся частей, основаны на внутренних циклах фазового изменения и работают пассивно, с высокой надежностью, без шума, вибрации и практически без обслуживания.

Подходит для сценариев с высокой плотностью теплового потока.

Он особенно подходит для сценариев, в которых высококонцентрированное тепло необходимо быстро распределить по большей площади для рассеивания тепла, например, в высокопроизводительных процессорах/графических процессорах, модулях IGBT и мощных светодиодных матрицах.

Принцип работы паровой камеры

Основной технический принцип паровой камеры аналогичен тепловой трубке, но ее конструкция больше ориентирована на эффективную диффузию тепла и выравнивание температуры в двухмерной плоскости. Весь цикл теплопередачи с фазовым переходом происходит в плоской вакуумной камере.

Испарение

Когда источник тепла (например, мощный чип) касается области испарения паровой камеры, рабочая жидкость (например, вода) внутри быстро поглощает тепло и испаряется с образованием пара.

Распространение пара

Образующийся пар быстро распространяется внутри камеры с очень низкой разницей давлений, охватывая всю внутреннюю часть паровой камеры и достигая более холодной области конденсации.

Конденсат

Пар касается более холодной стенки пластины в зоне конденсации, передавая скрытое тепло внешнему радиатору или охлаждающей среде, и конденсат возвращается в жидкое состояние.

Возврат жидкости
Конденсированная жидкость проходит через фитильную структуру внутри паровой камеры и с помощью капиллярной силы равномерно течет обратно в область испарения, завершая замкнутый двумерный цикл.

Этот быстрый и непрерывный двумерный цикл фазового перехода позволяет паровой камере быстро и равномерно рассеивать тепло, генерируемое локальными горячими точками, по всей поверхности рассеивания тепла, тем самым эффективно снижая температуру горячих точек и повышая эффективность рассеивания тепла и стабильность системы.

Каковы компоненты паровых камер Winshare?

Конструкция паровых камер может показаться простой, но их эффективная работа зависит от точной конструкции и взаимодействия различных компонентов внутри. Испарительные камеры Winshare в основном состоят из следующих основных компонентов:

Корпус

Материал: Обычно изготавливается из меди (медь) из-за ее превосходной теплопроводности и хорошей совместимости с гидравлическими жидкостями. Для особых случаев применения также доступны нержавеющая сталь (с высокой устойчивостью к коррозии) или алюминиевый сплав (легкий, со специальной обработкой внутренних стенок). Функция: образует закрытую вакуумную камеру, в которой находится рабочая жидкость и капиллярная структура и которая служит интерфейсом для ввода и вывода тепла. Фитильная структура.

Разнородные материалы Потенциал FSW

Типы: спеченная (спекание медно-никелевого порошка), многослойная сетка (прецизионное прессование медной сетки) и композитная. Функция: Возврат сконденсированной жидкости из зоны конденсации в зону испарения под действием капиллярной силы является залогом пассивной работы паровой камеры. Его пористость и структура определяют капиллярную прокачивающую способность и предел теплопередачи паровой камеры.

Столпы поддержки

Функция: Обеспечивает механическую поддержку между верхней и нижней оболочками паровой камеры, чтобы предотвратить разрушение оболочки под действием вакуум-экстракции и внешнего давления. В то же время они также помогают сохранить пространство внутреннего парового канала, обеспечивая свободный поток пара. Проектирование: Распределение и плотность опорных колонн влияют на общую прочность конструкции и тепловые свойства паровой камеры. Рабочая жидкость: эффективно передает тепло посредством скрытой теплоты посредством фазового перехода во время испарения и конденсации и является основной средой для теплопередачи паровых камер.

Рабочая жидкость

Тип: выбирается в зависимости от диапазона рабочих температур паровых камер. Чаще всего используется вода (от 30°C до 200°C), а также метанол (для низкотемпературных сред) и ацетон (для низких и средних температур). Функция: Эффективно передает тепло посредством скрытой теплоты фазового перехода во время испарения и конденсации и является основной средой для теплопередачи паровых камер.

Эвакуация и герметизация

Функция: Перед заправкой рабочей жидкости необходимо тщательно вакуумировать внутреннюю часть паровой камеры, чтобы удалить все неконденсирующиеся газы и обеспечить чистое фазовое изменение рабочей жидкости. Далее следует постоянное уплотнение, предотвращающее утечку рабочей жидкости и попадание посторонних газов. Важно: Вакуум и герметичность являются ключевыми гарантиями долгосрочной надежности и производительности паровых камер.

Получите индивидуальный план сейчас

Испарительные камеры Winshare: основные параметры продукта и возможности индивидуальной настройки

Продукты с паровыми камерами Winshare обеспечивают высокую степень гибкости и возможности настройки для удовлетворения конкретных потребностей вашего применения, обеспечивая максимальные тепловые характеристики и ограничения по пространству. Ниже приводится диапазон наших проектных и производственных возможностей.

Способность распространения тепла

Он может выдерживать плотность теплового потока > 500 Вт/см². Быстро рассеивает локализованный сильный тепловой поток по всей поверхности, эффективно снижая температуру горячих точек.

Диапазон толщины

Толщина всего 0,3 мм. Соответствует строгим требованиям к пространству ультратонких электронных устройств для компонентов рассеивания тепла.

Равномерность температуры

Разница температур поверхности < 5°C. Обеспечьте очень равномерную температуру поверхности источника тепла, чтобы улучшить производительность и срок службы чипа.

Рабочая температура

Диапазон рабочих температур от 0°C до 200°C. При правильном выборе рабочей жидкости и материала он может работать в широком диапазоне рабочих температур.

Настройка размера и формы

Максимальный размер 400 мм х 300 мм. Возможна настройка в соответствии с внутренним пространством оборудования для произвольных форм, проемов, изгибов и т. д.

Обработка поверхности

Никелирование, пассивация, напыление и т. д. Доступны различные варианты отделки для повышения коррозионной стойкости, изоляции или эстетики.

Испарительная камера Winshare и тепловая трубка

Паровые камеры и тепловые трубки являются эффективными элементами теплопередачи с фазовым переходом, но существуют существенные различия в конструкции, производительности и применимых сценариях. Понимание этих различий может помочь вам выбрать лучшее решение по управлению температурным режимом.

Характеристика	Пара камера	Тепловая труба
Основная форма	Плоская двумерная плоская структура	Цилиндрическая, линейная структура
Направление теплопередачи	2D Planar Diffusion (распределяет горячие точки по поверхности)	1D линейная передача (перенос тепла от одного конца к другому)
Допустимая плотность теплового потока	Очень высокий (хорошо справляется с высококонцентрированными источниками тепла)	Высокая (но не такая хорошая, как пропускная способность паровых камер в местных горячих точках)
Равномерное температурное воздействие	Отличное (высокая однородность температуры поверхности)Сверхтонкое (до 0,3 мм)	Хорошо (в основном в осевой передаче)
Толщина	Ультратонкий (до 0,3 мм)	Обычно толще (диаметр 3–12 мм).
Структурная сложность	Верхний (плотно закрытый, с внутренней опорой)	Нижний (относительно простой)
Расходы	Выше	Ниже
Типичные применения:	Высокопроизводительный процессор/графический процессор, SoC для смартфона, игровая видеокарта, мощный светодиод	Ноутбуки, серверные радиаторы, промышленное оборудование, светодиодные лампы.

Испарительные камеры Winshare: индивидуальные услуги

Перед лицом все более сложных тепловых проблем в электронных устройствах стандартизированные решения часто не могут удовлетворить конкретные потребности. Winshare Thermal Alloy специализируется на предоставлении индивидуальных решений для паровых камер, гарантируя, что наши продукты идеально подходят для ваших уникальных сценариев применения, будь то экстремальные ограничения пространства, особое распределение теплового потока или требовательные показатели производительности.

Точное соответствие вашим потребностям в управлении температурным режимом

Оптимизация тепловой нагрузки и плотности теплового потока: настройте размер паровой камеры, внутреннюю капиллярную структуру и заполнение рабочей жидкостью в зависимости от мощности вашего чипа и распределения горячих точек для оптимальной эффективности диффузии тепла.

Рабочая температура и адаптация к окружающей среде: выберите рабочую жидкость и материал корпуса, которые лучше всего соответствуют диапазону рабочих температур вашего продукта, чтобы обеспечить стабильную и надежную работу паровых камер в различных суровых условиях.

Падение давления в системе и совместимость жидкости. Для паровых камер с жидкостным охлаждением оптимизируйте конструкцию внутреннего направляющего устройства, чтобы свести к минимуму падение давления жидкости и обеспечить совместимость материала с вашей охлаждающей жидкостью.

Идеальное сочетание структуры и ограниченного пространства

Сверхтонкие конструкции специальной формы: преодолевая традиционные ограничения, мы предлагаем испарительные камеры толщиной всего 0,3 мм, которым можно придать любую форму, открывать, изгибать, ступенчато или многослойно укладывать в соответствии с внутренним пространством вашего продукта.

Интегрированное решение. Интегрируйте проектирование и производство паровых камер с такими компонентами, как охлаждающие ребра, вентиляторы и монтажные кронштейны, что упрощает процесс сборки и снижает общие затраты.

Индивидуальная обработка поверхности: доступны различные варианты обработки поверхности (например, никелирование, пассивация, напыление) для удовлетворения конкретных требований к коррозионной стойкости, изоляции или эстетических требований.

Полная поддержка от прототипа до серийного производства

Наши индивидуальные услуги охватывают все этапы: от первоначального подтверждения концепции до окончательного серийного производства. Команда инженеров Winshare будет тесно сотрудничать с вами, чтобы быстро доработать ваш проект и предоставить высококачественные образцы прототипов с использованием передовых платформ CFD-моделирования и термических испытаний. После утверждения проекта наши надежные производственные возможности обеспечат эффективное и последовательное воплощение индивидуальных решений в крупносерийную серийную продукцию, отвечающую требованиям вашего рынка.

Выбор Winshare означает выбор партнера, который сможет воплотить ваши уникальные тепловые задачи в высокопроизводительные и надежные индивидуальные решения для паровых камер.

Испарительные камеры Winshare: сертификация и гарантия качества

Winshare Thermal Alloy строго следит за качеством испарительных камер. Мы создали комплексную систему управления качеством и проводим многочисленные строгие испытания каждого продукта, чтобы гарантировать его производительность и долгосрочную стабильность.

Строгие заводские испытания

Тестирование способности к термодиффузии: точное измерение эффективности диффузии тепла в паровых камерах под локальными входами в горячие точки.
Тестирование однородности: оценивает однородность температуры поверхности паровой камеры.
Испытание на утечку: высокоточное оборудование, такое как гелиевые масс-спектрометрические детекторы утечек, используется для обеспечения герметичности внутреннего уплотнения паровой камеры.
Тест на неконденсирующийся газ (тест NCG): обнаруживает наличие внутри паровой камеры нерабочих газов, влияющих на производительность.
Испытание жизненного цикла: моделирует долгосрочные условия эксплуатации для проверки долговечности и стабильности паровых камер.
Испытание производительности после изгиба/профилирования: гарантирует сохранение проектных свойств паровых камер после обработки формы.
Наши основные сертификаты

ISO 9001:2015: международно признанная сертификация системы менеджмента качества, охватывающая весь жизненный цикл продукции.
IATF 16949: Система управления качеством для автомобильной промышленности, обеспечивающая высочайшую гарантию для областей с высокими требованиями, таких как автомобильная электроника.
ISO 14001:2015: Сертификация системы экологического менеджмента, отражающая нашу приверженность устойчивому развитию и экологически чистому производству.
UL/CE/RoHS: продукты соответствуют нормам безопасности, охраны труда и окружающей среды на основных рынках по всему миру.

Применение паровой камеры Winshare

Высокопроизводительные вычисления

Чипы ЦП, графического процессора и искусственного интеллекта рассеивают тепло

Мощное светодиодное освещение

сценическое освещение, проекторы, освещение автомобилей

Смартфоны и планшеты

SoC, рассеивание тепла модуля 5G

Автомобильная электроника

Автомобильная информационно-развлекательная система, силовые полупроводники

Игровые ноутбуки и видеокарты

Графический процессор, охлаждение процессора

Медицинские приборы Диагностика

Инструменты, Лазерное медицинское оборудование

Процесс изготовления паровой камеры Winshare

Производство испарительных камер Winshare — это очень сложный процесс, включающий в себя несколько передовых технологий и строгий контроль качества, чтобы гарантировать превосходные характеристики и надежность конечного продукта.

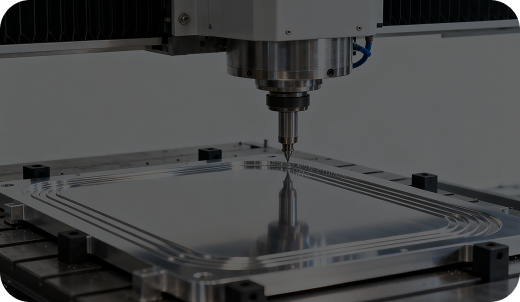

Прецизионная обработка корпуса

Высокоточное оборудование с ЧПУ используется для обработки медных пластин или других материалов корпуса для формирования верхних и нижних крышек и внутренних опорных конструкций паровых камер, обеспечивая точность размеров и чистоту поверхности.

Капиллярная подготовка

В зависимости от требований конструкции высокопроизводительные капилляры изготавливаются с помощью таких процессов, как спекание металлического порошка или прессование многослойной прецизионной проволочной сетки, что является ключом к оплавлению паровых камер жидкостью.

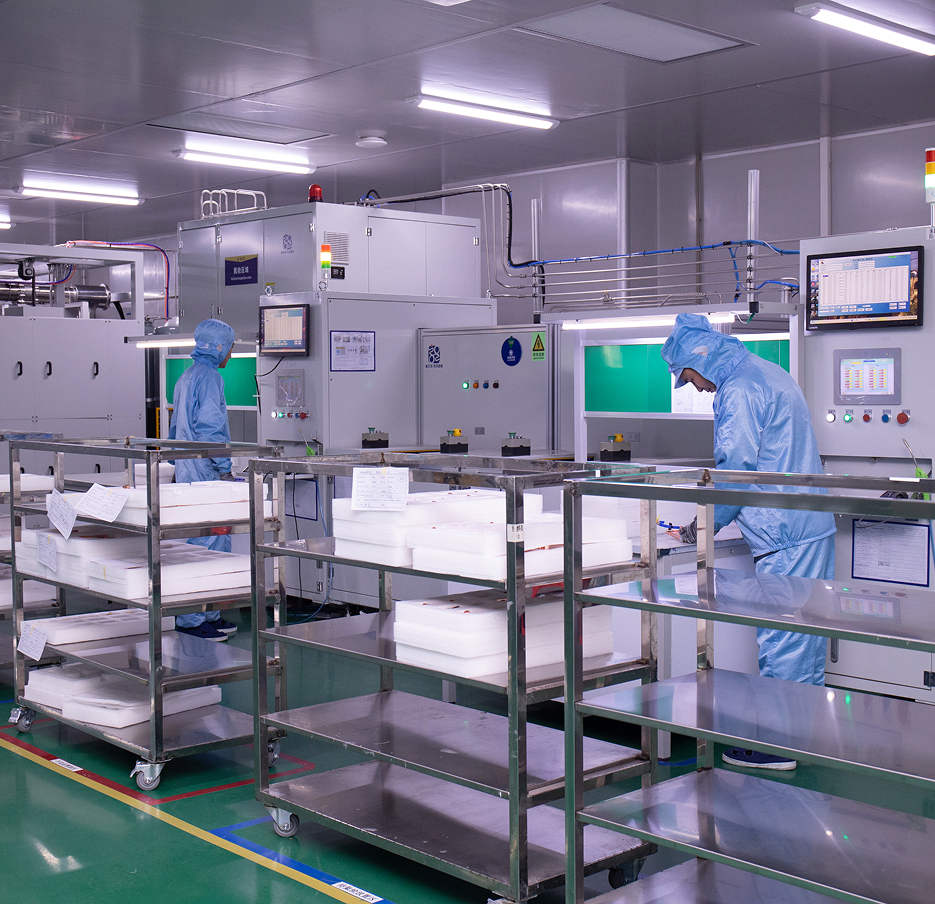

Высоковакуумная прецизионная герметизация

В условиях чистого помещения верхняя и нижняя оболочки и капилляры плотно герметизируются с помощью современных методов вакуумной пайки или диффузионной сварки, образуя полностью закрытую вакуумную камеру, обеспечивающую долговременную воздухонепроницаемость.

Тщательная уборка пылесосом и точная зарядка

Герметичная паровая камера тщательно вакуумируется внутри для удаления всех неконденсирующихся газов. После этого точно заливается расчетное количество рабочей жидкости и производится окончательная герметизация.

Каждая паровая камера подвергается строгим испытаниям, таким как термические

Диффузионная способность, однородность температуры, воздухонепроницаемость и содержание неконденсируемого газа обеспечивают соответствие проектным стандартам производительности и надежности.

Почему стоит выбрать паровую камеру Winshare Thermal Alloy?

Профессиональный дизайн и производственные возможности паровой камеры

У нас есть опытная команда по проектированию и производству паровых камер, которая имеет опыт изготовления различных капилляров и сложных форм по индивидуальному заказу и может предоставить наиболее оптимальное решение по управлению температурным режимом в соответствии с вашими потребностями.

Усовершенствованное производственное оборудование и технологии

Оснащенный ведущими в отрасли печами для вакуумной пайки, оборудованием для диффузионной сварки и автоматизированными системами герметизации, наполненными жидкостью, он обеспечивает высокую точность и постоянство производственных процессов в паровой камере, отвечая потребностям крупномасштабного массового производства.

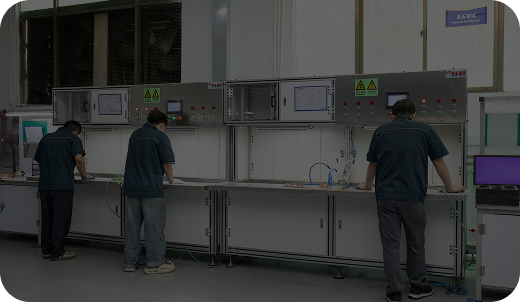

Строгий контроль качества и тестирование

Мы строго соблюдаем стандарты качества, такие как ISO и IATF, и проводим ряд строгих испытаний каждой паровой камеры, таких как способность к рассеиванию тепла, однородность, герметичность и срок службы, чтобы гарантировать стабильную и надежную работу продукта.

Комплексные услуги по настройке

От выбора паровой камеры, структурного проектирования, прототипирования до массового производства — мы предоставляем универсальные комплексные услуги по индивидуальной настройке, чтобы гарантировать, что продукт идеально подходит для вашего уникального применения.

Испарительные камеры Winshare: Часто задаваемые вопросы (FAQ)

Q В чем принципиальная разница между паровой камерой и тепловой трубкой?

A Распространенные типы включают микроканалы, игольчатые ребра и ребра высокой плотности. Микроканалы обеспечивают чрезвычайно высокую площадь теплопередачи и эффективность при сверхвысоких плотностях теплового потока при относительно больших перепадах давления. Структура игольчатого ребра может эффективно воздействовать на жидкость, принимая во внимание как теплообмен, так и перепад давления. Ребра высокой плотности улучшают теплопередачу за счет увеличения площади поверхности, а конструкция является гибкой. Winshare порекомендует наиболее подходящую конструкцию направляющих, исходя из ваших конкретных потребностей применения, в сочетании с термическим моделированием и анализом динамики жидкости, чтобы добиться оптимального рассеивания тепла и производительности системы.
Q Какова предельная толщина паровой камеры?

A Материал водоблока напрямую влияет на его теплопроводность, вес, стоимость и совместимость с теплоносителем. Медь с ее исключительной теплопроводностью (около 400 Вт/м·К) является предпочтительным материалом для высокопроизводительных водоблоков, но она имеет более высокую стоимость и относительно тяжелый вес. Алюминиевые сплавы (около 200 Вт/м·К) легкие и экономичные для применений, где вес и стоимость имеют решающее значение. Выбор правильного материала также предполагает рассмотрение химической совместимости с охлаждающей жидкостью для предотвращения долгосрочной коррозии или снижения производительности. Winshare предоставит профессиональные консультации по выбору материалов.
Q Какие типы капилляров существуют внутри паровой камеры?

A Падение давления относится к давлению, теряемому охлаждающей жидкостью при прохождении через внутренний канал водяного блока. Чрезмерное падение давления может увеличить нагрузку на насос, что приведет к увеличению энергопотребления системы, сокращению срока службы насоса и даже к ухудшению потока охлаждающей жидкости, тем самым снижая общую эффективность рассеивания тепла. Winshare будет всесторонне учитывать баланс между характеристиками рассеивания тепла и перепадом давления при проектировании водоблоков, стремясь удовлетворить потребности в рассеивании тепла, сохраняя при этом низкий перепад давления в системе, а также оптимизируя энергоэффективность и надежность систем жидкостного охлаждения.
Q Как испарительные камеры повышают надежность электронных устройств?

A Испарительная камера эффективно снижает максимальную рабочую температуру и температурный градиент чипа, быстро и равномерно распределяя тепло, генерируемое локальными горячими точками, такими как чип, на большую площадь рассеивания тепла. Это снижает термическое напряжение и замедляет старение компонентов, тем самым значительно улучшая долговременную стабильность и надежность электронных устройств.

Свяжитесь с нами сегодня, чтобы настроить ваше решение по распределению температуры.
