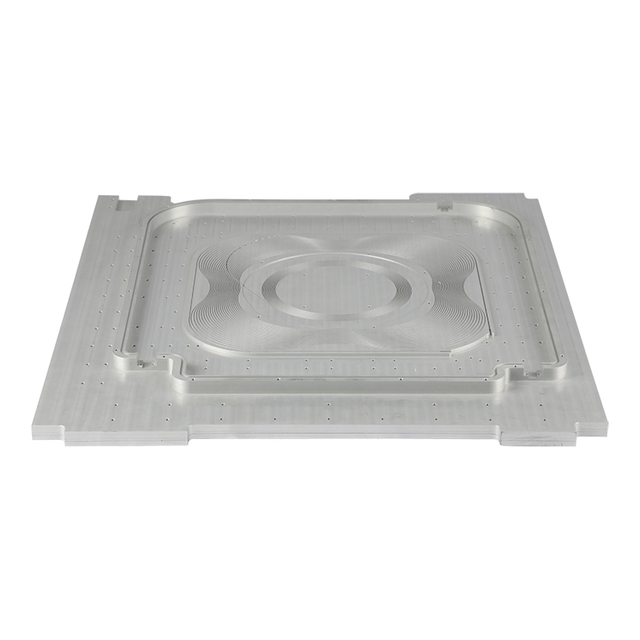

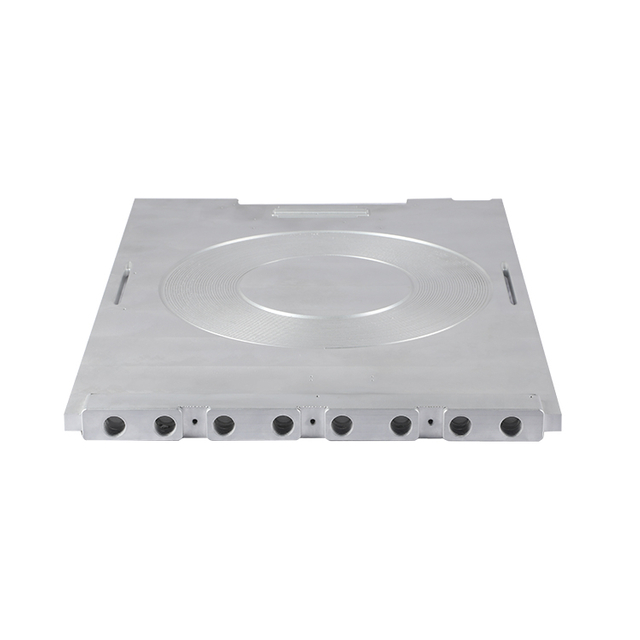

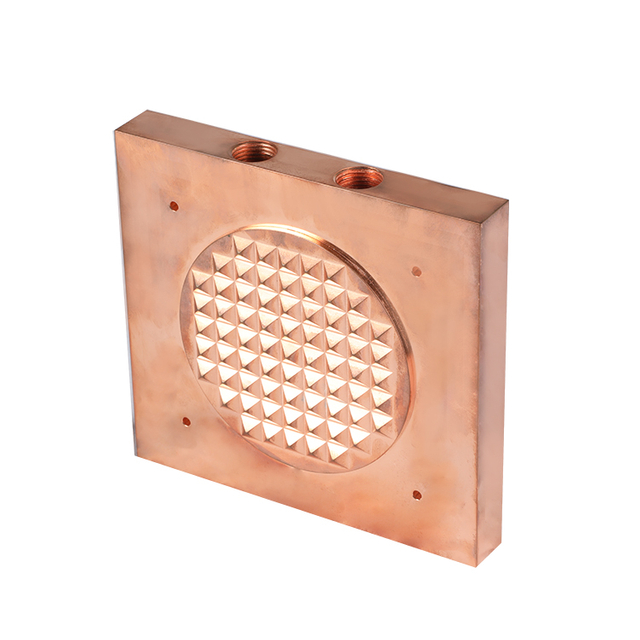

Custom Heat Sink for PV Inverters
Охлаждающие решения для преобразователей PV
Инверторы также называются регуляторами питания. Процесс преобразования мощности постоянного тока в питание переменного тока называется инвертированием. Схема, которая может реализовать функцию инвертирования, называется инверторной цепью. Устройство, которое может реализовать процесс инвертирования, называется инвертирующим устройством или инвертором. В системе генерации солнечной энергии

Охлаждающие решения для преобразователей PV

Инверторы также называются регуляторами питания. Процесс преобразования мощности постоянного тока в питание переменного тока называется инвертированием. Схема, которая может реализовать функцию инвертирования, называется инверторной цепью. Устройство, которое может реализовать процесс инвертирования, называется инвертирующим устройством или инвертором. В системе генерации энергии солнечной энергии эффективность инвертора является важным фактором, который определяет мощность солнечной ячейки и емкость аккумулятора хранения. Разбивка преобразователя PV приведет к выключению системы PV, и это непосредственно приводит к потере генерации мощности. Следовательно, высокая надежность является важным техническим индикатором для преобразователей PV.
Хорошее охлаждение преобразователей PV является важным критерием для обеспечения высокой надежности его работы. Следовательно, рекомендуется проводить теплоизоляцию в начале этапа проектирования инвертора PV, и это стало первым вопросом, которые будут рассмотрены производителями инвертора PV. В качестве одного из профессиональных производителей высокопроизводительных охлаждений в Китае WinShare Thermal обладает выдающейся командой термической конструкции и разработки, в которой принадлежат возможность проведения надежного теплового моделирования и тестирования. Мы сотрудничали с несколькими производителями внутренних и зарубежных PV в области технологии охлаждения для инверторов и поставляли услуги и поддерживать нашу профессиональную технологию охлаждения.

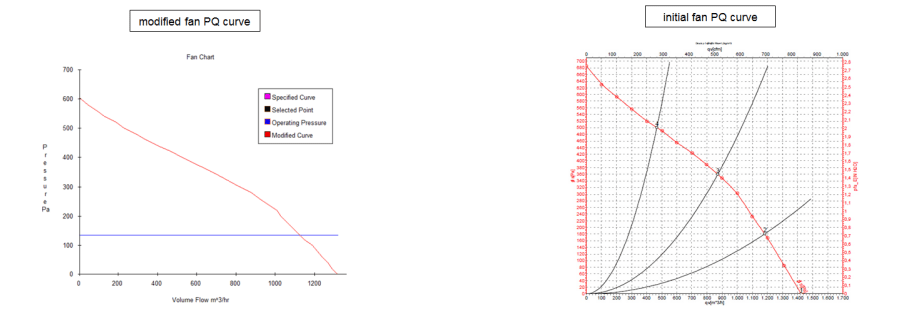

Предполагая, что импеданс системного сопротивления 80 PA, вентиляторная кривая через термитовую раковину можно регулировать следующим образом.

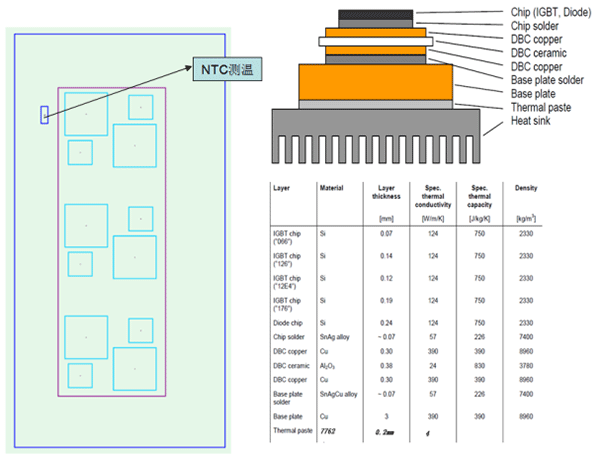

Верхняя левая фигура - это схема внутренней структуры и теплоснабжения устройства Infineon IGBT

Диод: 59 Вт;
IGBT: 124,5 Вт;
Всего: 1100w;
Предполагая, что материал термического интерфейса составляет 0,15 мм
Толстый с теплопроводностью K = 3W / M * K

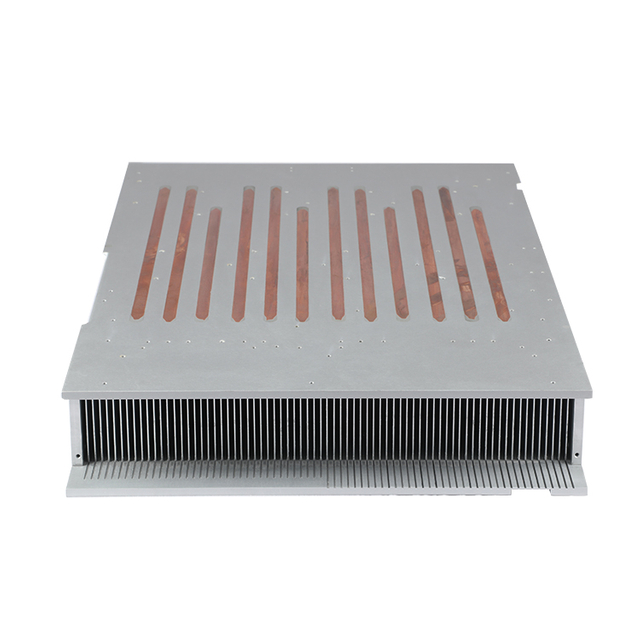

Схема модели моделирования раствора радиатора и его параметров:

Параметры радиатора:
Размеры: W236 * L200 * H304mm
Фин:
Толщина: 0,6 мм
RIF GAP: 3.0 мм
Количество плавников: 77fins
Параметры тепловой трубы:
DD8 спеченная трубка или структура канавки;
24 штука U-образных тепловых труб (однослойный макет) и 48 штук питания L-образных тепловых труб (двухслойный макет).
Для пайки используется 4258 низкотемпературная паяльная паста используется для пайки;
База: AL Plate + Медная пластина (область источника тепла IGBT)
Конструкция с одним слоем тепловых труб имеет более низкую стоимость и более высокую производительность охлаждения по сравнению с двумя слоями тепловых труб.

Резюме данных моделирования раствора охлаждения для инвертора PV:

Решение

Та

Мощность

H.S.S.
TB Max.

H.S.S.
Дт

NTC1.

NTC2

NTC3.

Поклонник
рабочее место

AL BASE +
медный блок

55

IGBT / 3PCS.
1100 Вт / каждый
Реактор
700W

85.1

28

87.6

88.1

87.5

1127.5
M ^ 3 / HR
215pa
