Настройка тепловой трубки Winshare

Winshare Thermal Alloy: высокоэффективная теплопроводность, гибкая настройка, решение локальных проблем рассеивания тепла.

Что такое тепловая трубка?

Тепловые трубки представляют собой элементы теплопередачи с чрезвычайно высокой теплопроводностью и известны как «суперпроводники тепла». Для передачи тепла он использует цикл фазового перехода испарение-конденсация рабочего тела в закрытой вакуумной трубке. Когда тепло подается на один конец тепловой трубы (испарительный конец), рабочая жидкость внутри быстро испаряется и поглощает тепло; Пар течет к другому концу (конденсаторному концу) под действием небольшого перепада давления, где он конденсируется и выделяет тепло, эффективно передавая тепло. Конденсированная жидкость течет обратно к испарительному концу через фитильную структуру внутри тепловой трубы, завершая непрерывный цикл.

Эффективная теплопроводность тепловых трубок может достигать сотен или даже тысяч раз больше, чем у чистой меди, что намного превосходит любой известный металлический материал. Благодаря своей пассивной, эффективной, бесшумной и гибкой конструкции тепловые трубы стали идеальным решением для решения проблем локального рассеивания тепла в горячих точках и гомогенизации тепла в электронном оборудовании, промышленном оборудовании и других областях, особенно подходящих для индивидуальных применений с ограниченным пространством и высокими требованиями к эффективности и надежности рассеивания тепла.

Основные преимущества тепловых трубок Winshare

Отличная сверхвысокая теплопроводность

Эффективная теплопроводность тепловых трубок намного превышает теплопроводность любого известного металлического материала и может быстро передавать тепло от источника тепла к области рассеивания тепла с очень небольшой разницей температур, что делает его идеальным для решения проблемы высокой плотности теплового потока.

Очень гибкая настройка формы

Тепловая трубка может быть согнута, сплющена, штампована и даже придана сложным трехмерным формам в соответствии с фактическим пространством применения, идеально адаптируясь к различным компактным пространствам рассеивания тепла специальной формы для достижения индивидуальной интеграции.

Пассивная работа с высокой надежностью

Тепловая трубка работает без внешнего источника питания или движущихся частей, что означает, что она чрезвычайно надежна и долговечна, работает без шума, вибрации и требует минимального обслуживания. Даже имеет сложные трехмерные формы в соответствии с фактическим пространством применения, идеально адаптируясь к различным компактным пространствам рассеивания тепла специальной формы для достижения индивидуальной интеграции.

Отличная способность выравнивания температуры

Тепловые трубки могут быстро рассеивать тепло от локальных горячих точек по всей поверхности рассеивания тепла, обеспечивая однородность температуры, эффективно снижая температуру перехода микросхемы и улучшая производительность и срок службы оборудования.

Широкий диапазон температурной адаптации

Подбирая различные рабочие жидкости, тепловые трубки могут эффективно работать в широком диапазоне температур от минус десятков градусов до более двухсот градусов, удовлетворяя потребности различных требовательных сред.

Экономичное решение для охлаждения

По сравнению с системами активного охлаждения тепловые трубки обеспечивают высокоэффективное рассеивание тепла при меньших первоначальных и эксплуатационных затратах, что делает их экономичным серийным выбором для многих приложений со средней и высокой нагрузкой.

Принципы технологии тепловых трубок Winshare

Основной принцип работы тепловых трубок основан на теплопередаче с фазовым переходом, что позволяет им поглощать тепло со стороны источника тепла и быстро передавать его на сторону рассеивания тепла с большой эффективностью. Весь процесс протекает в закрытой вакуумной камере.

Испарение

Передача тепла от источника тепла (например, процессора, светодиодного чипа) к секции испарения тепловой трубки. Рабочая жидкость (например, вода, метанол и т. д.) внутри секции испарения поглощает тепло и быстро переходит из жидкого состояния в газообразное (пар).

Поток пара

Поскольку температура на конце испарения немного выше, чем на конце конденсации, создается небольшая разница давлений, и пар течет в секцию конденсации с очень высокой скоростью в трубе.

Конденсат

После того, как пар достигает секции конденсации, он передает тепло радиатору или охлаждающей среде, а собственный конденсат снова переходит в жидкое состояние. Возврат жидкости: сконденсированная жидкость проходит через фитильную структуру внутри тепловой трубы и использует капиллярную силу (не гравитацию), чтобы течь обратно в секцию испарения, чтобы завершить замкнутый цикл.

Этот непрерывный цикл испарения-конденсации-обратки позволяет тепловым трубкам передавать большое количество тепловой энергии с очень небольшой разницей температур, а их эффективная теплопроводность намного превышает теплопроводность любого твердого металла, что является ключевой технологией для эффективного управления температурой.

Типы и конструкции тепловых трубок Winshare

Winshare предлагает различные типы тепловых трубок и внутренних капилляров для удовлетворения потребностей различных сценариев применения в отношении мощности теплопередачи, гравитационного сопротивления, стоимости и ограничений по пространству.

Фитильные структуры

Спеченный: образуется путем спекания металлического порошка с образованием пористой структуры с высокой капиллярной прочностью, превосходным сопротивлением гравитации и высокой способностью теплопередачи, подходит для высокой плотности теплового потока и применения в любом направлении. Рифленая: внутренняя стенка с параллельными бороздками, простой конструкции и низкой стоимости, подходит для передачи тепла в горизонтальном или гравитационном направлениях. Сетка: Изготовленная путем прокатки нескольких слоев проволочной сетки, она экономически эффективна, имеет умеренную капиллярную силу и подходит для средней плотности теплового потока и приложений с определенной ориентацией.

Продукция с тепловыми трубками

Стандартные тепловые трубки. Наиболее распространенные цилиндрические тепловые трубки диаметром от 3 до 12 мм можно сгибать и сплющивать для гибкой адаптации к пространству. Паровые камеры: плоские тепловые трубки, которые быстро рассеивают тепло в двумерной плоскости для достижения эффекта однородности температуры, подходящего для однородности поверхности чипов с высокой плотностью теплового потока. Тепловые трубы с контуром: используйте капиллярные насосы и вспомогательные капиллярные насосы для формирования замкнутого контура, который обеспечивает передачу высокой мощности на большие расстояния без чувствительности к направлению.

Рабочие жидкости

Вода: наиболее часто используемая рабочая жидкость, подходит для диапазона температур от 30°C до 200°C, имеет высокую скрытую теплоту, отличную теплопроводность. Метанол: Подходит для криогенных сред в диапазоне от -20°C до 100°C. Аммиак: Подходит для экстремально низких температур от -60°C до 60°C. Ацетон: Подходит для низких и средних температур от 0°C до 120°C.

Получите индивидуальный план сейчас

Тепловая трубка Winshare: основные параметры продукта и возможности настройки

Продукция Winshare с тепловыми трубками обеспечивает высокую степень гибкости и возможности настройки в соответствии с вашими конкретными потребностями. Ниже приводится диапазон наших проектных и производственных возможностей.

Мощность теплопередачи

Мощность одной тепловой трубки может достигать 500 Вт. Зависит от размера тепловой трубки, рабочей жидкости, капиллярной структуры и рабочей температуры. Могут быть настроены в соответствии с требованиями тепловой нагрузки.

Рабочая температура

Диапазон температур от -60°C до 200°C. За счет выбора различных рабочих жидкостей, а также материалов трубок и корпусов он может работать в широком диапазоне рабочих температур.

Тепловое сопротивление

Всего 0,05 °C/Вт. Эффективное тепловое сопротивление тепловой трубки чрезвычайно низкое, что обеспечивает эффективную передачу тепла от конца испарения к концу конденсации.

Настройка размера и формы

Диаметр 3-12 мм, длина до 1000 мм. Его можно согнуть, сплющить и обработать специальной формой в соответствии с ограничениями по пространству для реализации интеграции сложных структур.

Оболочка трубки и капиллярный материал

Медь, алюминий, нержавеющая сталь и т. д. Соответствующую комбинацию материалов можно выбрать с учетом требований по теплопроводности, стоимости и устойчивости к коррозии.

Обработка поверхности

Никелирование, пассивация, напыление и т. д. Доступны различные варианты отделки для повышения коррозионной стойкости, изоляции или эстетики.

Тепловые трубки Winshare: сертификация и гарантия качества

Winshare Thermal Alloy строго следит за качеством своих тепловых трубок. Мы создали надежную систему управления качеством и провели ряд строгих испытаний каждого продукта, чтобы гарантировать его производительность и долгосрочную стабильность.

Строгие заводские испытания

Тестирование способности теплопередачи: точно измерьте предел теплопередачи тепловых трубок при различных тепловых нагрузках.
Испытание на термическое сопротивление: оценивает характеристики теплового сопротивления тепловых трубок в реальных условиях эксплуатации.
Испытание на утечку: высокоточное оборудование, такое как гелиевые масс-спектрометрические детекторы утечек, используется для обеспечения герметичности внутреннего уплотнения тепловой трубки.
Тест неконденсирующегося газа (тест NCG): обнаруживает наличие внутри тепловой трубки нерабочих газов, влияющих на производительность.
Испытание жизненного цикла: смоделируйте условия длительной эксплуатации, чтобы проверить долговечность и стабильность тепловых трубок.
Тестирование производительности после изгиба/сглаживания: гарантирует, что тепловые трубы сохраняют свои расчетные свойства после формования и обработки.
Наши основные сертификаты

ISO 9001:2015: международно признанная сертификация системы менеджмента качества, охватывающая весь жизненный цикл продукции.
IATF 16949: Система управления качеством для автомобильной промышленности, обеспечивающая высочайшую гарантию для областей с высокими требованиями, таких как автомобильная электроника.
ISO 14001:2015: Сертификация системы экологического менеджмента, отражающая нашу приверженность устойчивому развитию и экологически чистому производству.
UL/CE/RoHS: продукты соответствуют нормам безопасности, охраны труда и окружающей среды на основных рынках по всему миру.

Применение тепловых трубок Winshare

Серверы и данные

центральное охлаждение процессора, графического процессора и HPC

Новые энергетические транспортные средства

Батарейные модули, контроллеры моторов

Бытовая электроника

Ноутбуки, игровые приставки, смартфоны

Телекоммуникационное оборудование

Базовая станция 5G, модуль связи

Мощное светодиодное освещение

Уличные фонари, сценические светильники, проекторы

Медицинские приборы Диагностика

Инструменты, Лазерное медицинское оборудование

Процесс настройки тепловой трубки Winshare

Анализ требований и тепловое проектирование

Подробно обсудим с вами характеристики источника тепла, ограничения по пространству, цели рассеивания тепла и условия окружающей среды, чтобы провести предварительный тепловой расчет и определить размер, количество и расположение тепловых трубок.

Выбор материала и конструкции

Оптимизируйте внутреннюю конструкцию тепловой трубки, выбрав соответствующий материал оболочки, тип капилляра и рабочую жидкость с учетом требований к теплопередаче, рабочей температуре и направленности.

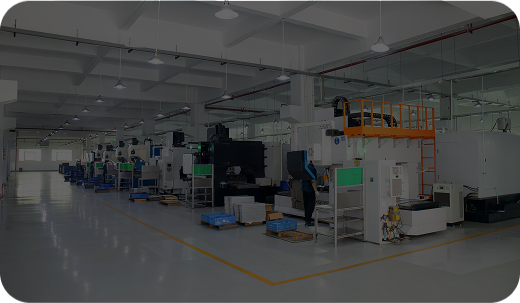

Прецизионная механическая обработка и формование

Для обработки кожухов, труб и изготовления капиллярных конструкций используется высокоточное оборудование. В зависимости от индивидуальных потребностей тепловые трубки можно согнуть, сплющить, приварить или интегрировать в модуль рассеивания тепла.

Вакуум-экстракция и загрузка рабочего материала

В условиях строгой чистоты тепловая трубка тщательно пылесосится, чтобы гарантировать отсутствие внутри неконденсируемого газа. Впоследствии необходимое количество рабочей жидкости точно заправляется и герметизируется.

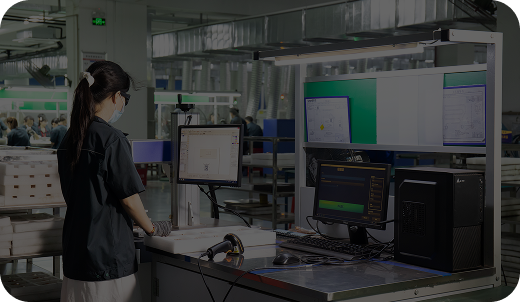

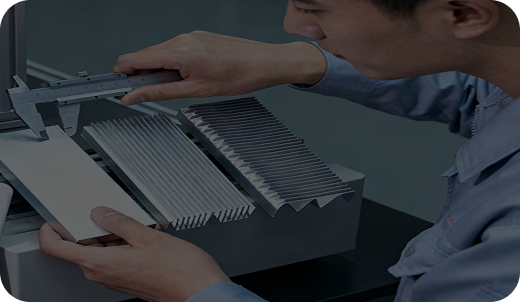

Тестирование производительности и проверка качества

Каждая тепловая трубка тестируется на способность к теплопередаче, термическое сопротивление, герметичность и срок службы, чтобы гарантировать, что характеристики продукта соответствуют проектным требованиям и отраслевым стандартам.

Массовое производство и своевременная доставка

Под строгим управлением производством и контролем качества начните массовое производство, чтобы обеспечить единообразие продукции и доставлять заказы вовремя, чтобы удовлетворить потребности рынка.

Почему стоит выбрать термосплав Winshare?

Элитный опыт и надежное партнерство

Winshare Thermal Alloy — лидер в области управления температурным режимом в новой энергетике, созданный на базе элитной команды дизайнеров, имеющей опыт обслуживания ведущих мировых тепловых компаний и клиентов из списка Fortune 500. Наша основная ценность — предоставление надежных и высокопроизводительных решений для охлаждения, что делает нас надежным и долгосрочным партнером для таких отраслевых гигантов, как Delta, Sungrow и BYD, в решении критических задач, связанных с высокой мощностью теплового обеспечения.

Возможности специализированного теплового модуля с тепловыми трубками

Нашим ключевым техническим преимуществом является глубокий опыт проектирования и производства тепловых модулей с тепловыми трубками. Мы используем передовые процессы, такие как сварка трением с перемешиванием (FSW), пайка, а также обширные данные моделирования, чтобы обеспечить оптимальные тепловые характеристики. Специализированное владение технологией тепловых трубок, наряду с комплексным производством пластин жидкостного охлаждения и ребер с заточкой, позволяет нам предлагать инновационные и точно спроектированные решения.

Строгое качество и комплексная индивидуализация

Мы работаем в соответствии с самыми высокими стандартами, поддерживая такие системы управления качеством, как ISO9001 и TS16949. Наши обязательства включают комплексную настройку, предлагая комплексную поддержку от концепции продукта до массового производства, включая критический анализ проектирования для технологичности (DFM). Мы гарантируем идеальную интеграцию, надежность и высокое качество каждого продукта.

Гарантированное массовое производство и масштабируемость

Признавая большие потребности быстрорастущих отраслей, Winshare предлагает мощные возможности массового производства тепловых модулей с тепловыми трубками и других решений. Мы легко интегрируемся в вашу цепочку поставок, гарантируя быструю, стабильную доставку и экономичную масштабируемость. Это гарантирует, что ваша продукция сможет уверенно и быстро выйти на рынок.

Тепловые трубки Winshare: часто задаваемые вопросы (FAQ)

Q Влияет ли направление тепловыделения тепловых трубок на эффективность рассеивания тепла?

A Да, на эффективность рассеивания тепла тепловыми трубками может влиять направление силы тяжести. Наилучшая производительность достигается, когда конец испарения находится выше конца конденсации (направление под действием силы тяжести). Производительность второстепенна при горизонтальном размещении; Требования к капиллярам наиболее высоки, когда конец испарения находится ниже конца конденсации (в антигравитационном направлении), а спеченные тепловые трубки обычно лучше подходят для антигравитационных применений.
Q Как долго прослужит тепловая трубка?

A Правильно спроектированные и изготовленные тепловые трубки обеспечивают очень долгий срок службы. В тепловых трубках Winshare используются материалы высокой чистоты и строгие процессы герметизации, чтобы гарантировать, что внутренняя рабочая жидкость не будет потеряна. При нормальных условиях эксплуатации срок их службы часто соответствует сроку службы электронных устройств, а то и больше, вплоть до десятков лет.
Q Что представляет собой рабочее тело внутри тепловой трубки? Это безопасно?

A Рабочая жидкость внутри тепловой трубки выбирается в зависимости от диапазона рабочих температур, чаще всего используется вода, а также метанол, ацетон, аммиак и т. д. Эти жидкости герметично закрыты внутри тепловых трубок и не просачиваются во внешнюю среду. Используемая нами рабочая жидкость и производственные процессы соответствуют стандартам окружающей среды и безопасности, что гарантирует безвредность продукции для человека и окружающей среды.
Q В чем разница между тепловыми трубками и паровыми камерами?

A Тепловые трубки — это линейные элементы теплопередачи, которые в основном используются для передачи тепла из одной точки в другую. Паровую камеру можно понимать как двумерную планаризованную тепловую трубку, которая может быстро рассеивать и гомогенизировать тепло по всей поверхности, подходит для однородности поверхности чипов с высокой плотностью теплового потока и обеспечивает более сильные возможности локального рассеивания тепла.
