Качество мощности SVG
Статические компенсаторы VAR являются важным оборудованием для регулирования разъема напряжения и мерцания, гармоники и дисбаланс напряжения. SVG является более продвиженным и новым статическим компенсатором VAR и является важным составляющим компонентом гибкой системы передачи переменного тока (фактов) и пользовательских технологий мощности (CP).

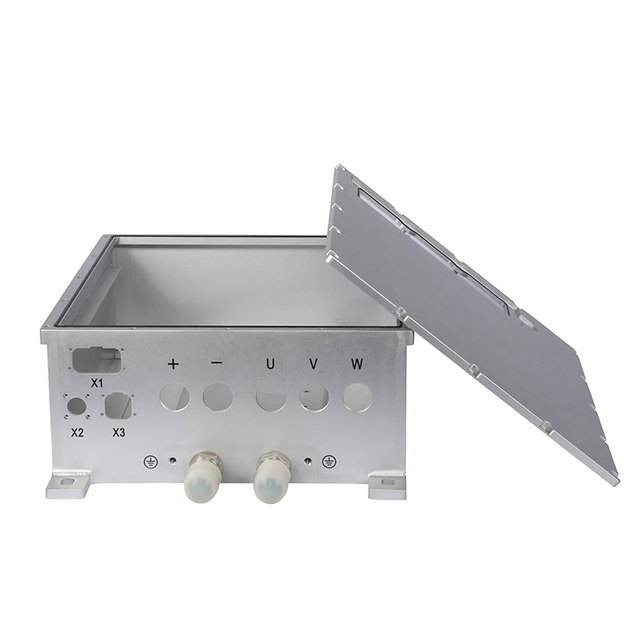

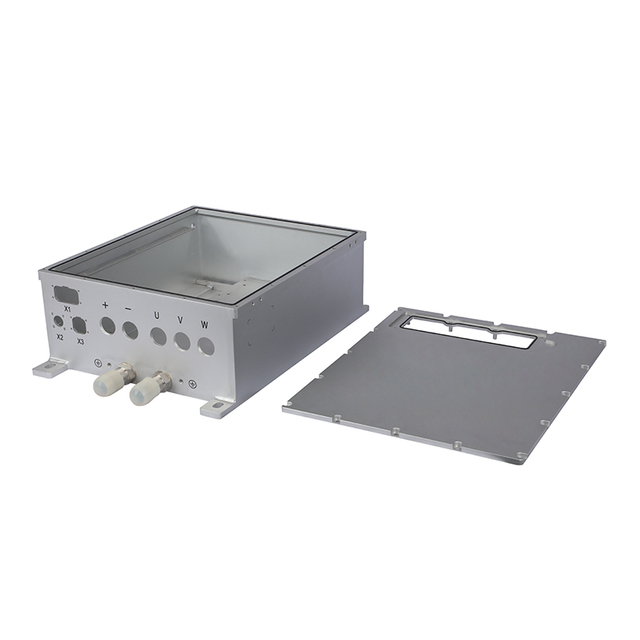

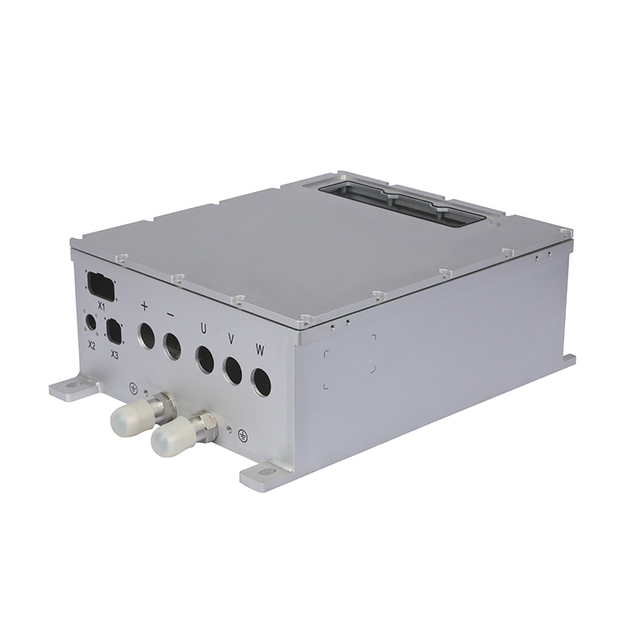

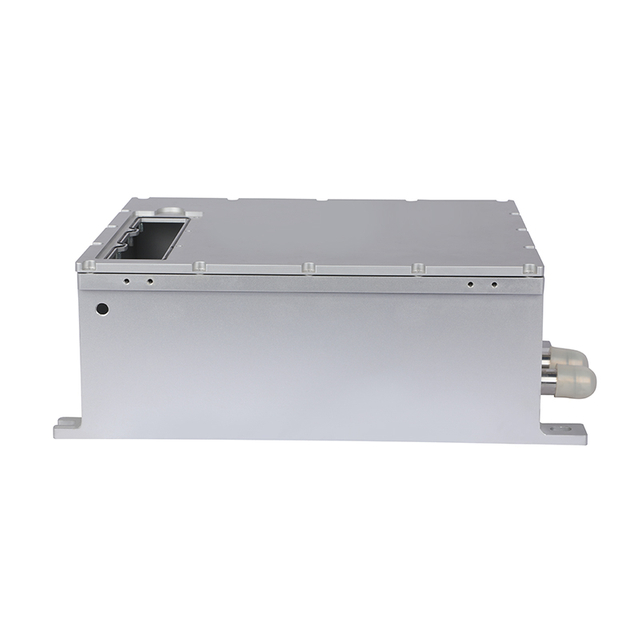

Охлаждающие решения для качества мощности SVG

Статические компенсаторы VAR являются важным оборудованием для регулирования разъема напряжения и мерцания, гармоники и дисбаланс напряжения. SVG является более продвиженным и новым статическим компенсатором VAR и является важным составным компонентом гибкой системы передачи переменного тока (фактов) и пользовательских технологий мощности (CP), которые являются направлением развития современных компенсаторов VAR. Обширные приложения этих двух технологий могут быть обнаружены в системах передачи и распределения электроэнергии, и они включают трансмиссию на большие расстояния, вторичную подстанцию ​​в городе (35/110 кВ), вакуумные расходные дуги и тяжелые промышленные нагрузки, такие как прокатные мельницы и подъемники, Фотоэлектрическая электроэнергии, ветровые хозяйства, электродозвоночный источник питания и т. Д. А SVG - это устройство, которое испускает большое количество тепла, и требуется тепловая раковина с хорошей производительностью охлаждения для обеспечения стабильных операций и более длительный срок службы.
У WinShare Thermal имеет обильный технический опыт в охлаждении SVC / SVG. Мы поставляем решения с превосходными характеристиками охлаждения, и они включают в себя услуги и поддержку природного охлаждения, принудительного воздушного охлаждения и методов охлаждения жидкости.

Примеры растворов воздушных охлаждений SVG:

Требования к дизайну охлаждения SVG, указанные клиентом следующие:

Температура окружающей среды:

40⁰c.

R4D560-AQ03-01.

Высота над уровнем моря:

3000 м

Требование окружающей среды:

<35⁰c.

Предполагая, что номер модели IGBT как:

Infineon IHV IGBT, 1250W / шт. С общей суммой 2 шт., Резистор 100 Вт, всего 2600 Вт.

Тепловой интерфейс Материал Модель Номер:

0,2 мм
K = 4w / m * k

Мощность и количество модулей:

Всего 7 штук с общей мощностью 2600 * 7 = 18200 Вт.

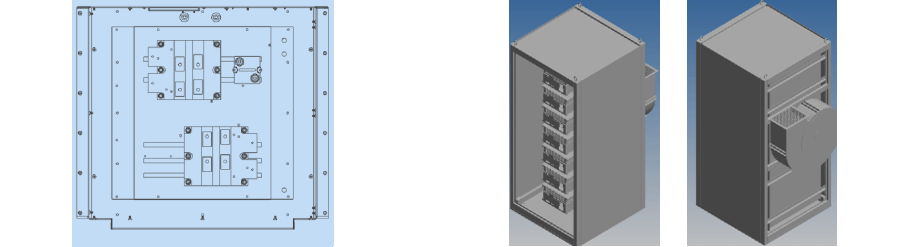

Химическая из макета источников тепла на одном модуле SVG с радиатором:

Мы предлагаем следующие возможности быстрого прототипов для клиентов в автомобильной промышленности:
Основные параметры дизайна радиатора, предложенные WinShare Thermal:
Габариты радиатора 400x380x100 мм, которые настраивают дизайн макета тепловой трубы;
Тепловая смазка между источниками тепла и радиатором
Используйте пользовательские тепловые трубы с толщиной стенки 1,0 мм, чтобы обеспечить производительность охлаждения;
Восемь кусков на 9,5 мм тепловых труб, встроенные в слоты на нижней поверхности, а затем нажали, чтобы обеспечить производительность охлаждения;
Отрегулируйте теплопроводность эпоксидной смолы в соответствующие данные при пределе работы рабочей температуры в моделирование, чтобы обеспечить консистенцию между результатом моделирования и реальным условием;
Используйте все алюминиевые радиационные радиаторы;
Вес брутто продукта составляет около 22,6 кг;
Используйте AL5052 для базовой пластины и плавника с теплопроводностью 138 Вт / м ^ 2 К.
Резюме результатов симуляции:

Пункт

Максимальная температура (C)

Скорость впуска воздуха м / с

Тепловое сопротивление (C / W)

Результаты моделирования тепловой раковины показали, что температура любой точки ниже 75 ℃
И разница температур меньше 35 ℃, чтобы результаты встречались.

Модуль 1.

74.56

5.4

0.0133

Модуль 2.

74.48

5.39

0.013

Модуль 3.

74.52

5.4

0.013

Модуль 4.

73.72

5.36

0.013

Модуль 5.

74.56

5.56

0.013

Модуль 6.

74.63

5.58

0.013

Модуль 7.

74.43

5.58

0.013
