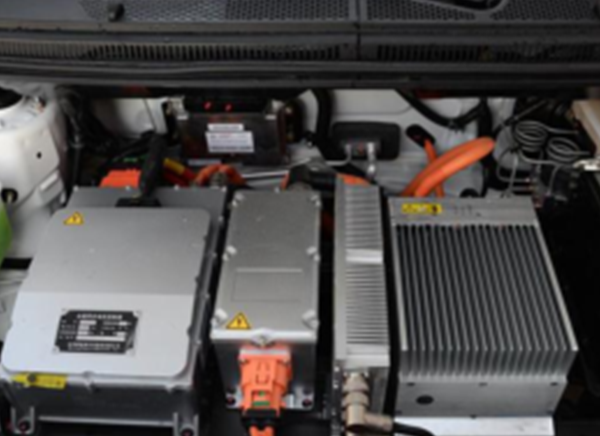

Электромобильные контроллеры

Он действует как мозг электромобиля и является важной частью электромобиля.

Решение для охлаждения контроллеров электромобилей от Winshare Thermal

Контроллеры электромобилей используются для управления запуском, работой, движением вперед или назад, ускорением/замедлением, остановкой, а также для управления основными контроллерами других электронных устройств. Он действует как мозг электромобиля и является важной частью электромобиля. Таким образом, то, работает ли контроллер электромобиля нормально или нет, сильно влияет на производительность и безопасность электромобиля. В результате каждый производитель электрических карт уделяет особое внимание охлаждению контроллеров электромобилей. Для этого решения по охлаждению контроллера электромобиля мы использовали конструкцию водяного охлаждения. Тепловые компоненты можно разделить на две категории: это рама и конструкция с охлаждающей пластиной . Эти две части будут собраны вместе на заключительном этапе.

Конструкция позволяет задней стороне охлаждающей пластины полностью контактировать с тепловыми компонентами, чтобы повысить эффективность теплопередачи в зоне охлаждения.

Мощность и площадь контактов силовых устройств:

Устройство (№)	Контактная площадь (мм²)	Мощность (Вт)
1 модуль выпрямителя	1192.99	121
2 модуля БТИЗ	1192.99	316
3 Резонансный индуктор	1299.62	18
4 выходных индуктора	3363.57	16
5 Трансформатор	3363.57	70
6 Модуль PFC	1192.99	50
7 Модуль PFC	1192.99	50
8-11 Дроссель PFC (каждая группа)	1002.05/Группа	24/Группа

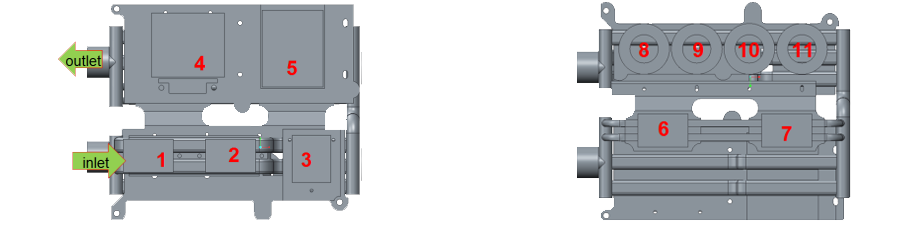

Схема всей холодной пластины контроллера электромобиля:

(Общий вес: 2,55 кг, Рама: 1,7 кг, Холодная пластина: 0,85 кг)

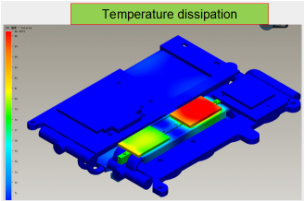

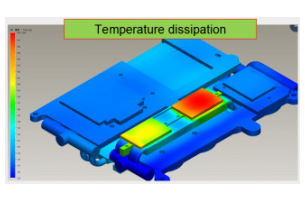

Схема результатов теплового моделирования контроллера электромобиля:

Когда скорость потока: 5 л/мин, температура воды на входе: 25 ⁰C, давление воды: 10485 Па, максимальная моделируемая температура на холодной пластине: 46,5 ⁰C。)
(При скорости потока: 5 л/мин, температура воды на входе: 65 ⁰C, давление воды: 10500 Па, максимальная моделируемая температура на холодной пластине: 86,45 ⁰C).

Прецизионные автозапчасти, производимые посредством быстрого прототипирования

Мы способны прототипировать внутренние, внешние и функциональные детали на наших предприятиях.

Мы производим прототипы многих деталей салона автомобиля, таких как рулевое колесо, приборная панель или консоль. Используя быстрое прототипирование, детали интерьера можно протестировать по различным аспектам. Например, рулевые колеса можно оценить по их хвату, приборные панели можно проверить по цвету, а консоли можно оценить по степени износа, который они проявляют после использования. Результаты, полученные в результате этих тестов, могут дать представление о том, нуждается ли конструкция в изменении.
