Тепловое решение с охлаждающей пластиной мощностью 3200 Вт

Чтобы удовлетворить растущий спрос на мощные решения для охлаждения, Winshare Thermal разработала систему охлаждения с жидкостной пластиной мощностью 3200 Вт. Традиционные радиаторы с воздушным охлаждением часто не отвечают строгим требованиям наших клиентов, что делает пластины с жидкостным охлаждением отличной альтернативой.

Требования к дизайну

• Общая тепловая мощность: 3200 Вт

• Расход жидкости: 0,3 кубических метра в час

• Максимальная температура поверхности: менее 60°C.

• Температура воды на входе: 25°C

• Температура окружающей среды: 25°C

Основные характеристики жидкостной охлаждающей пластины

• Материал: Изготовлен из высококачественного алюминия для легкости и эффективной теплопередачи.

• Охлаждающие трубки: встроенные медные трубки повышают теплопроводность.

• Герметизация: зазоры заполнены эпоксидной смолой для обеспечения долговечности и предотвращения утечек.

Конструкция пластины с жидкостным охлаждением эффективно справляется с высокими тепловыми нагрузками, сохраняя при этом оптимальные рабочие температуры, что делает ее подходящей для широкого спектра применений.

Процесс проектирования

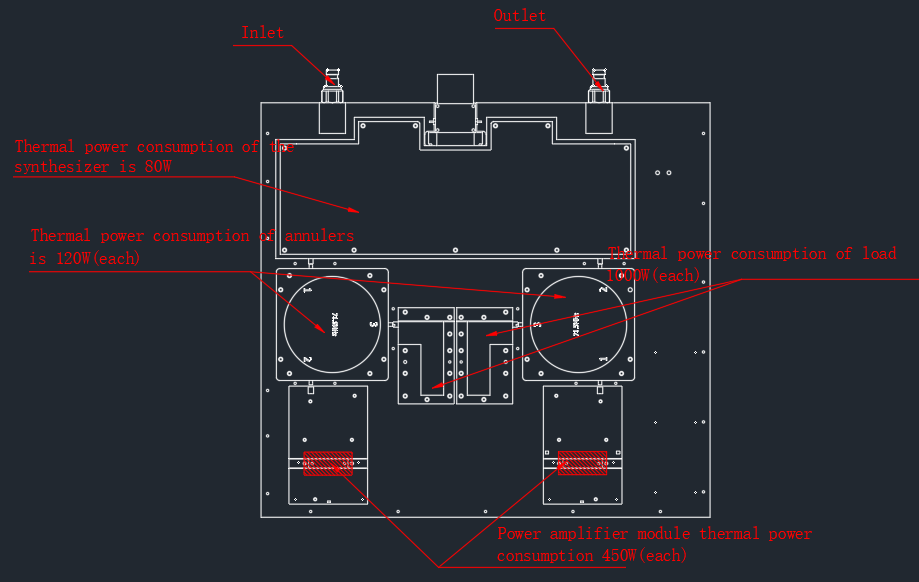

Проектирование чертежа:

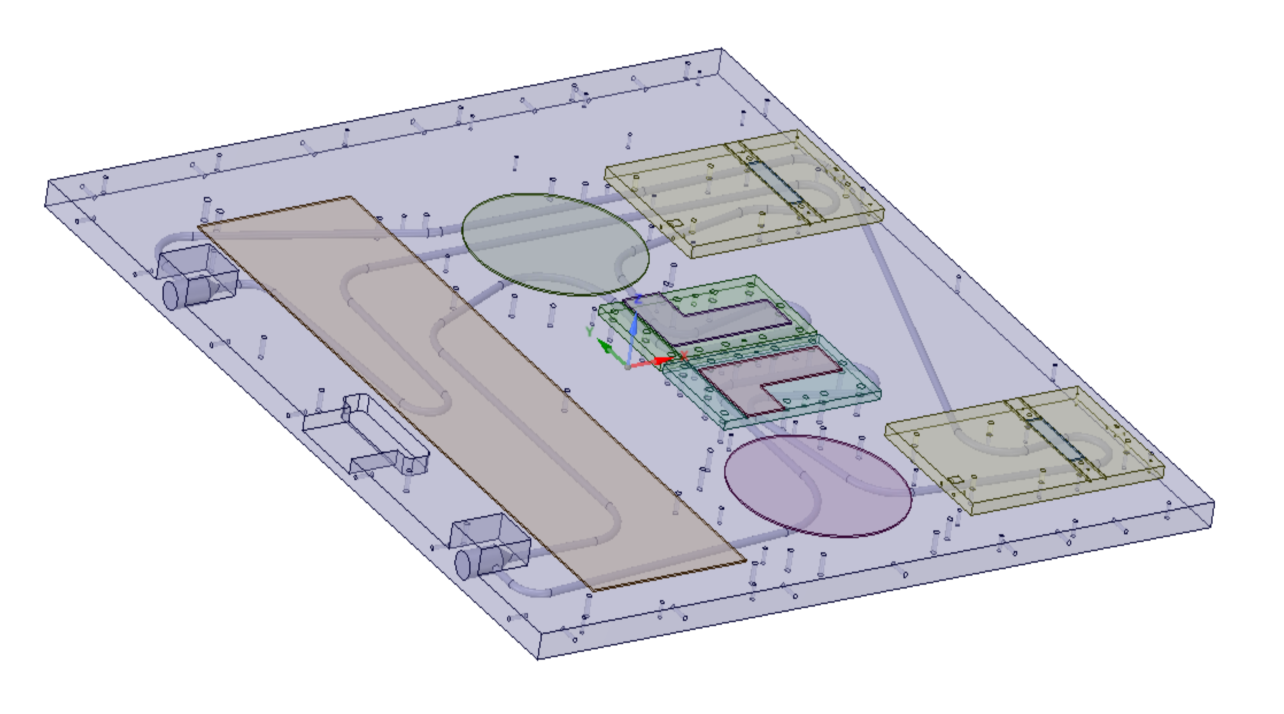

Модель потока извлекается из программного обеспечения Ansys16.0 SCDM:

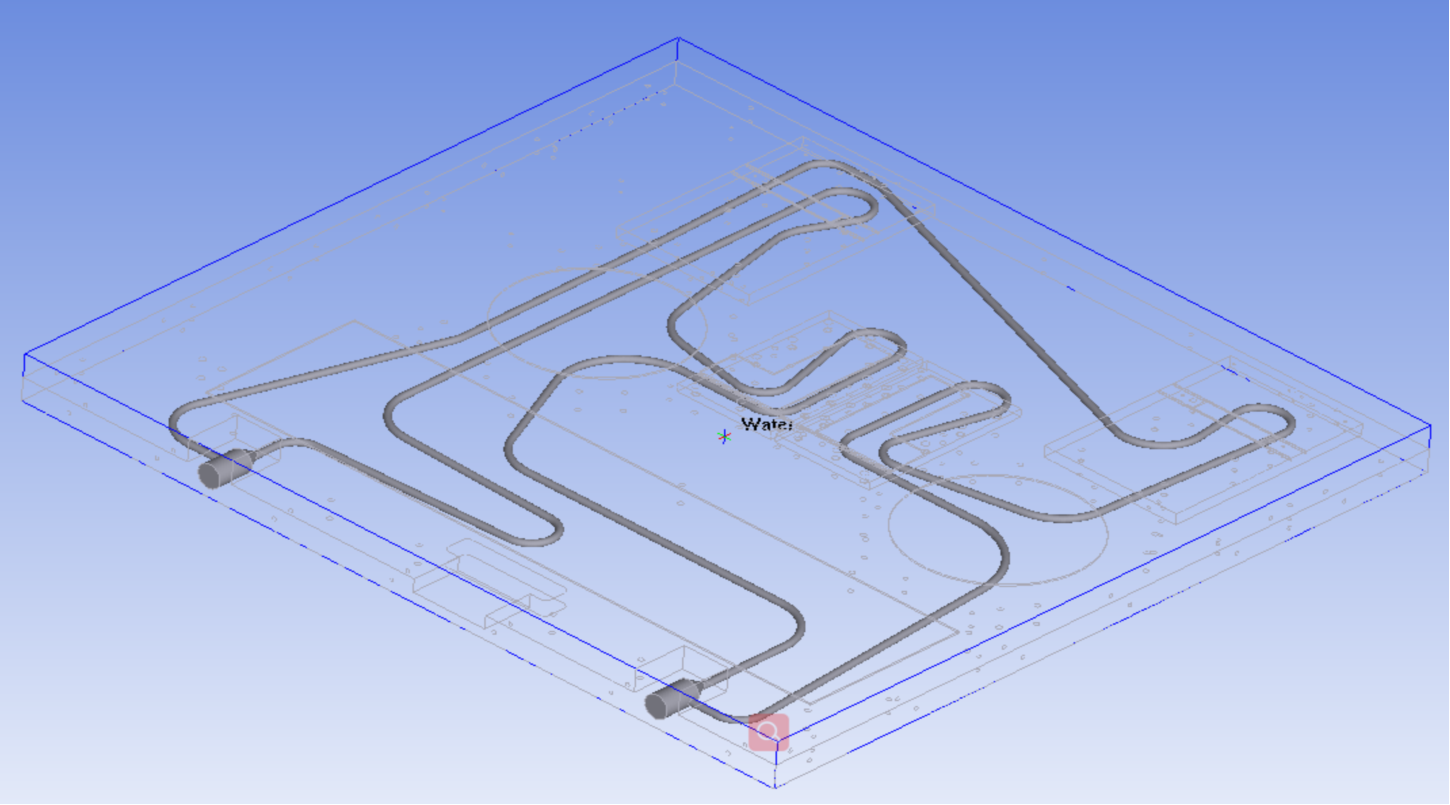

Упрощенная модель и источник тепла в программе Ansys

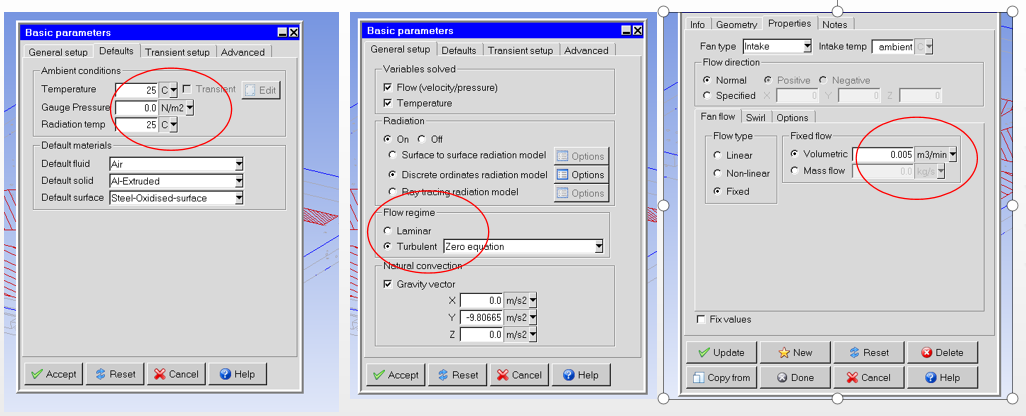

Настройки параметров 1

Настройки параметров 2

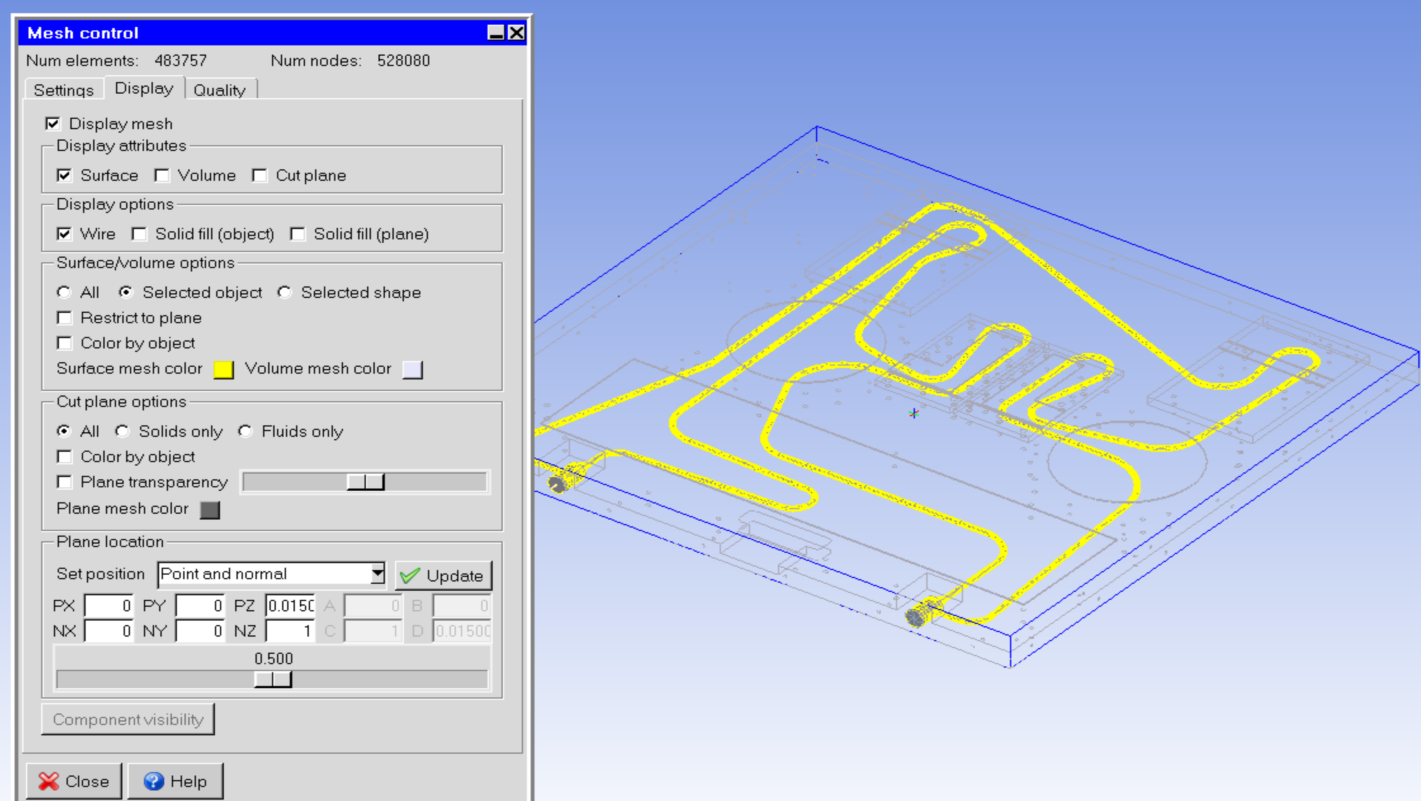

Создание сетки жидкостной модели

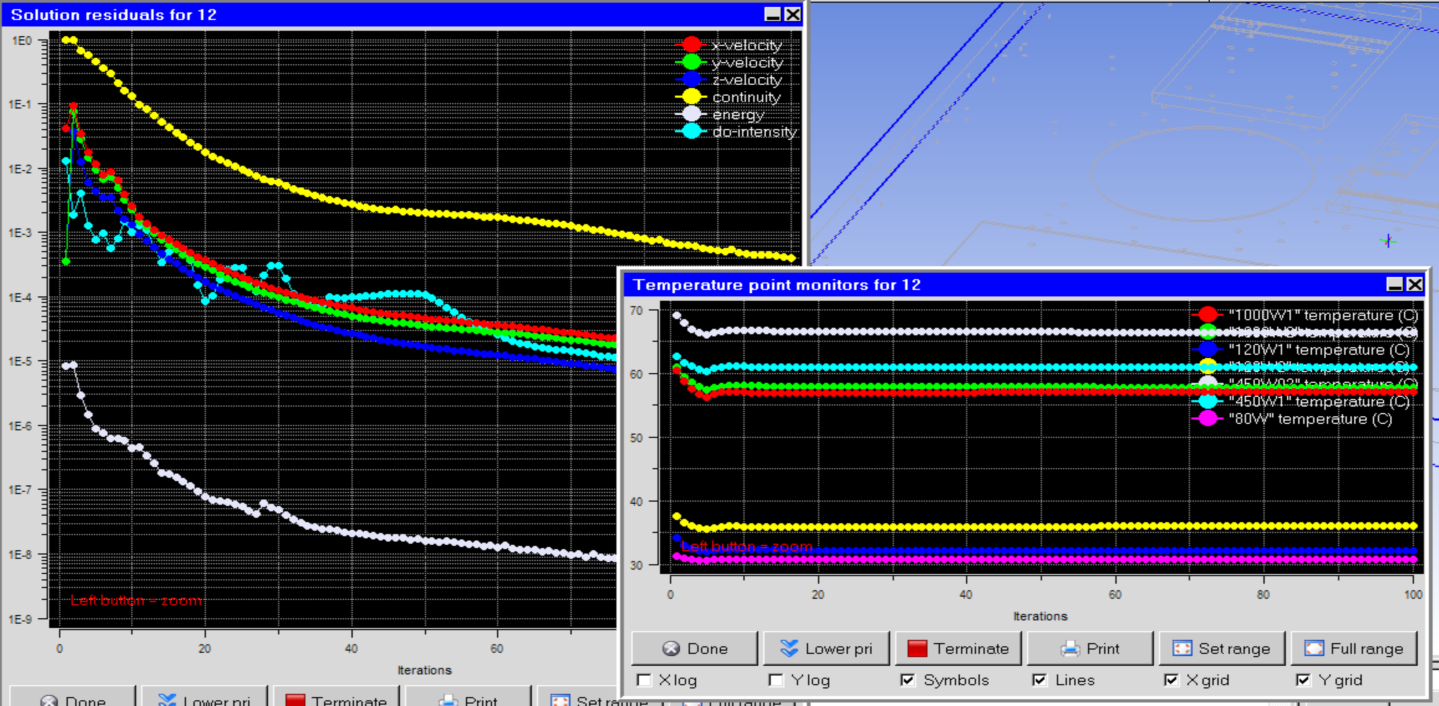

Бегущие и сходящиеся функции

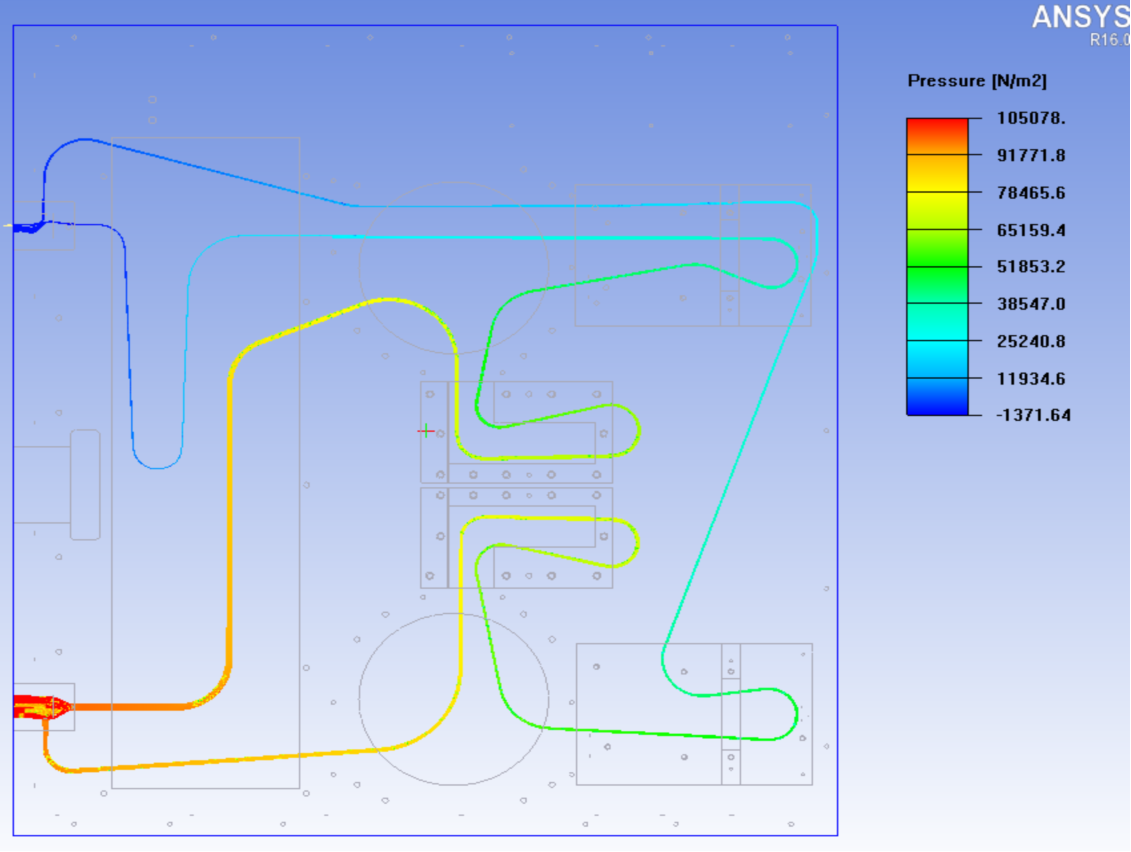

Распределение давящей нефограммы

Скорость распределения нефограммы

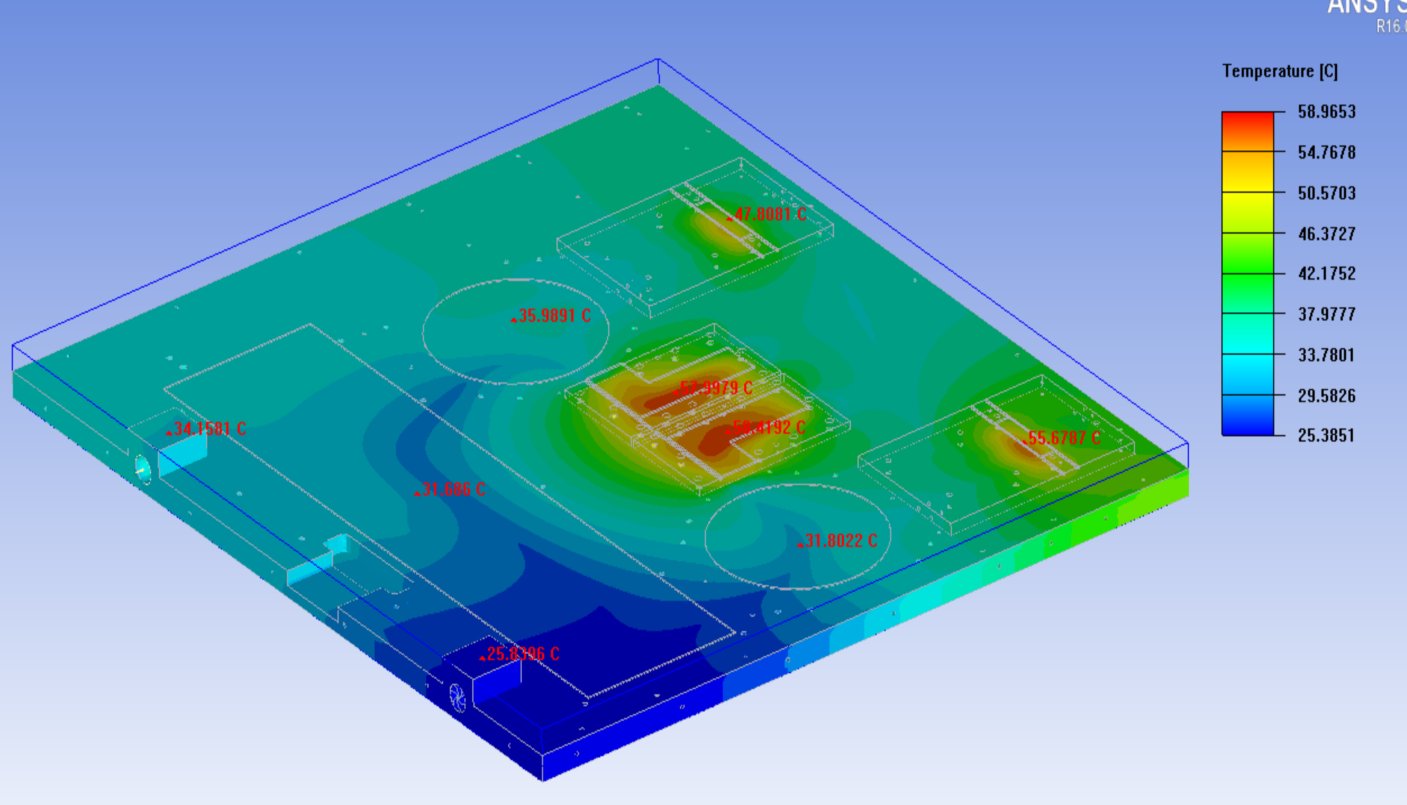

Общая диаграмма распределения температуры модуля

Результаты:

Между упрощенным модулем и реальным образцом будет небольшая разница.

Максимальная температура поверхности пластины из жидкой трески составляет 58,96 ℃, что соответствует требованию клиента в 60 ℃.

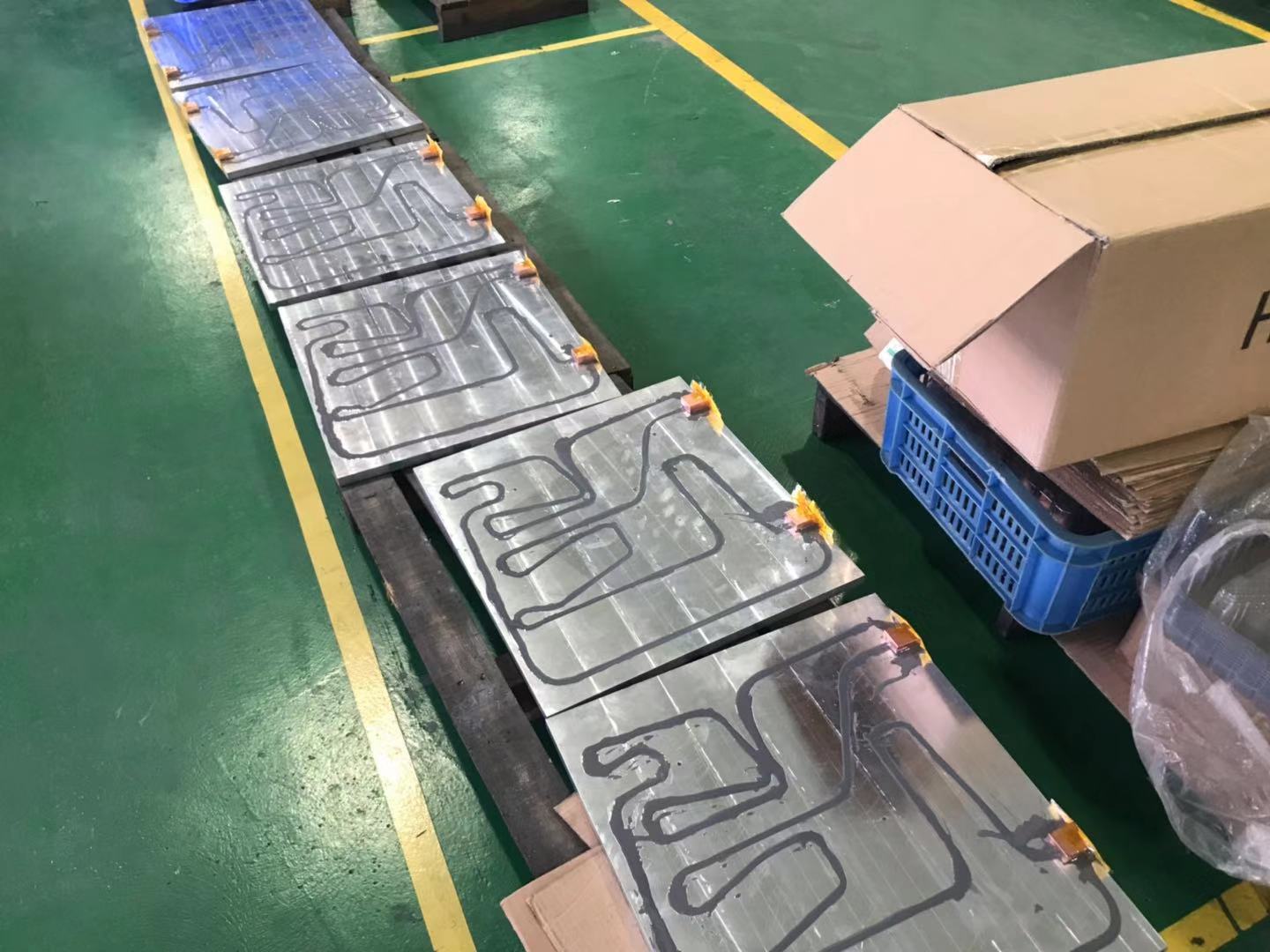

Изготовление образца
