Жидкостные холодные пластины отвечают за 1000 Вт

Проект жидкостного холодного охлаждения 1000 Вт

В сфере связи заказчику нужна мощная жидкие холодные пластины.

Весь продукт представляет собой медную трубку и алюминиевую пластину, изготовленную методом эпоксидной склеивания.

• Мощность1: 3*380 Вт=1080 Вт;

• Материал АЦП 12

• Жидкостная охлаждающая плита с процессом FSW

• Скорость потока на входе 0,01 м⊃3;/мин (0,6 м⊃3;/ч)/10 л/мин.

• Окружающая среда 45 ℃ Поверхность охлаждающей жидкости

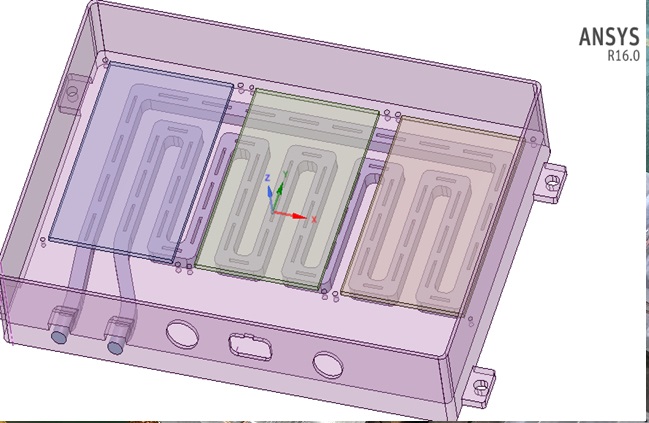

Расчетная модель Ansys16.0

• Температура окружающей среды 45 ℃

• Тепловое излучение не учитывается

• Турбулентный режим течения

• Рабочее давление 101325 Н/м2 при естественной конвекции

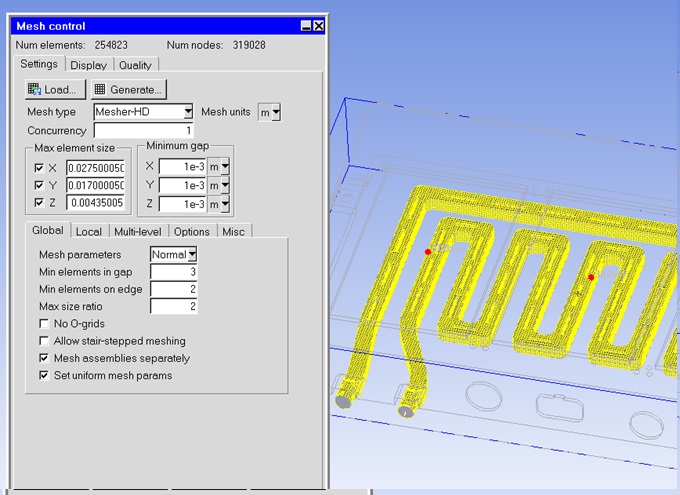

• Количество ячеек 319028

• Установить параметры однородной сетки

• Сетка в сборе отдельно

• Разрешить многоуровневую сетку

• Разрешить изменения минимального зазора

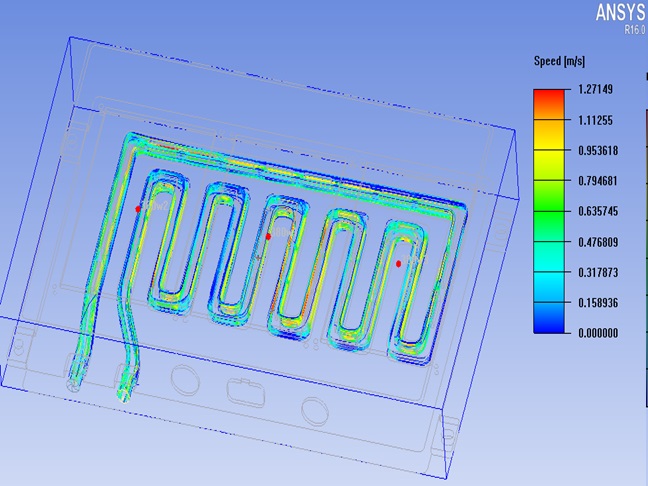

Распределение скорости воды

Распределение температуры

Результаты

• При использовании метода простой модели результат будет отличаться от фактического модуля.

• пользовательский радиатор Максимальная температура поверхности 49,69 ℃, △T=49,69-45=4,69 ℃

• Фактические данные испытаний сопротивления потоку будут составлять около 0,21–0,3 бар.

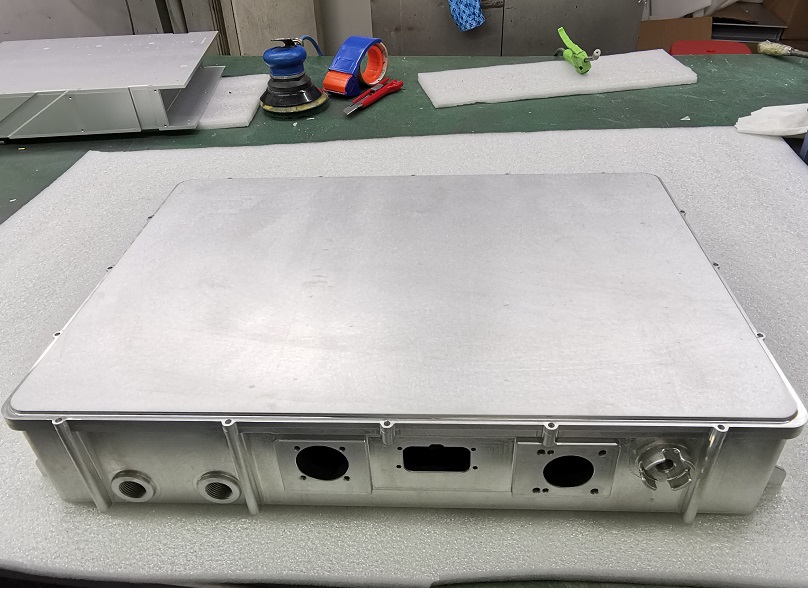

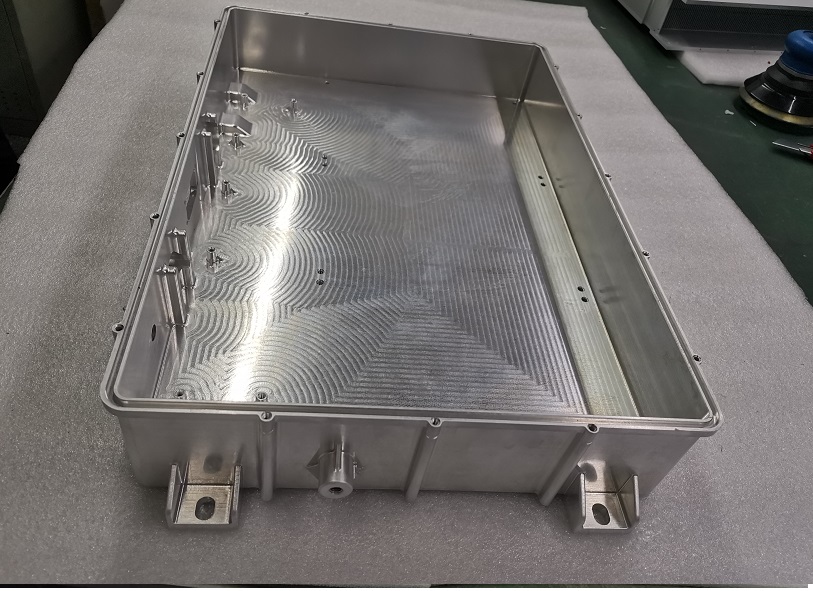

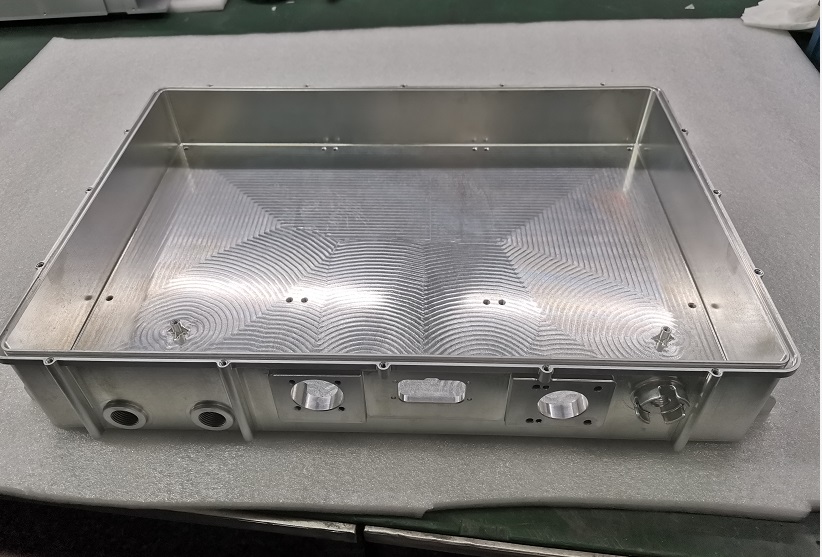

Продукты механической обработки:
