Принцип действия пластины с водяным охлаждением

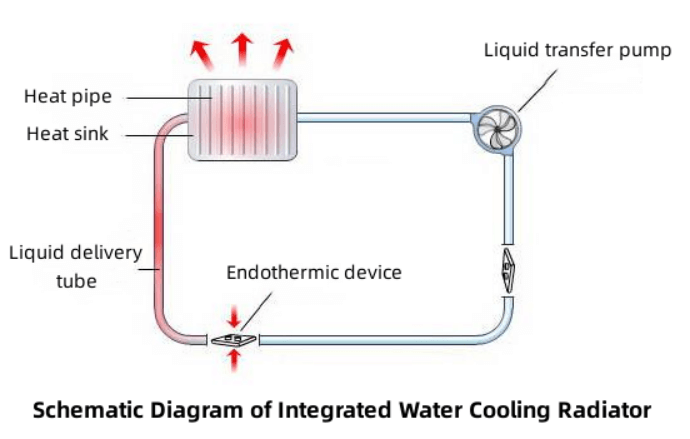

Принцип работы радиатора водяного охлаждения очень прост и обычно состоит из водяной охлаждающей пластины, водяного насоса, холодного ряда, водопроводной трубы, жидкости с водяным охлаждением и вентилятора. Из-за физических свойств воды она проводит тепло не лучше, чем металл. Однако проточная вода обладает отличной теплопроводностью. Другими словами, эффективность рассеивания тепла радиатором с водяным охлаждением прямо пропорциональна расходу жидкого хладагента в нем. Расход водоохлаждающей жидкости связан с мощностью водяного насоса системы водяного охлаждения.

Радиатор водяного охлаждения передает тепло от источника тепла к охлаждающей жидкость жидкости через пластину водяного охлаждения . Жидкость водяного охлаждения циркулирует в ряд водяного охлаждения через водяной насос. Есть вентиляторы, позволяющие охладить его и снова запустить на велосипеде. Кроме того, теплоемкость воды велика, что позволяет холодильной системе с водяным охлаждением иметь хорошую теплоемкость. Прямым преимуществом этого является то, что кривая рабочей температуры источника тепла очень плавная.

Система водяного охлаждения обычно состоит из нескольких частей, включая теплообменник, систему циркуляции, резервуар для воды, водяной насос и воду. При необходимости также могут быть добавлены конструкции рассеивания тепла. Хотя вода проводит тепло не лучше, чем металл, текущая вода проводит тепло очень хорошо. Эффективность рассеивания тепла радиатором с водяным охлаждением прямо пропорциональна расходу водоохлаждающей жидкости (воды или других жидкостей). Расход охлаждающей жидкости зависит от мощности водяного насоса холодильной системы. Теплоемкость воды велика, что позволяет холодильной системе с водяным охлаждением иметь хорошую теплоемкость. Это в 5 раз больше, чем у системы с воздушным охлаждением, а прямое преимущество заключается в том, что кривая рабочей температуры источника тепла очень пологая. Например, когда система, использующая радиатор с воздушным охлаждением, запускает программу с большой рабочей нагрузкой, за короткий период времени произойдет скачок температуры или температура может превысить температуру предупреждения. Однако из-за большой теплоемкости системы отвода тепла с водяным охлаждением температурные колебания относительно намного меньше.

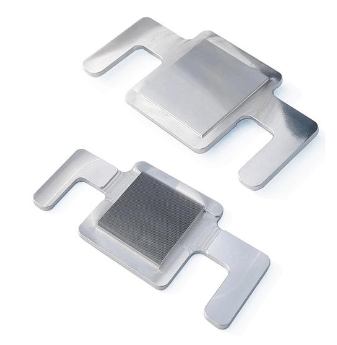

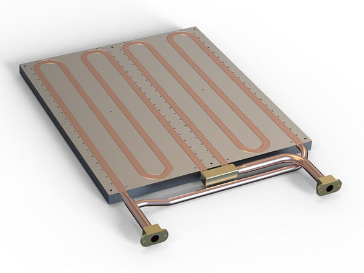

На эффективность рассеивания тепла радиатором с водяным охлаждением влияют три основных фактора. Во-первых, это конструкция пластины водяного охлаждения. Пластина с водяным охлаждением находится в непосредственном контакте с источником тепла, поэтому быстрая теплопроводность очень важна. Как правило, пластина с водяным охлаждением изготавливается из алюминия для контакта с источником тепла, а на стороне, которая соприкасается с ночью с водяным охлаждением, расположены микроканалы. Это может не только увеличить площадь контакта, но и увеличить скорость потока, чтобы водяная охлаждающая жидкость могла отводить больше тепла. Различные конструкции водных каналов приводят к разным эффектам рассеивания тепла.

Второе – головка насоса. Напор насоса напрямую определяет скорость потока воды. Физические характеристики охлаждающей жидкости заключаются в том, что чем выше скорость потока, тем лучше теплопроводность. Следовательно, чтобы быстро отводить тепло к радиатору с водяным охлаждением, водяной насос должен иметь достаточную подъемную силу. Последнее — конструкция радиатора водяного охлаждения и вентилятора. Существующие радиаторы с водяным охлаждением и холодные радиаторы обычно устанавливаются на задней части корпуса и охлаждаются непосредственно вентиляторами, а жидкость водяного охлаждения в холодном радиаторе охлаждается для достижения рециркуляции.

Что касается радиаторов с водяным охлаждением, Winshare Thermal имеет профессиональные возможности индивидуальной настройки, диверсифицирует рынки применения и адаптирует охлаждающие продукты для различных систем для клиентов. Если у вас есть какие-либо другие вопросы о охлаждающей плите или вам нужно решение для охлаждения вашей охлаждающей плиты, оставьте комментарий или отправьте электронное письмо, чтобы связаться с Winshare..
