Осмотр Тест новой энергетической батареи Пластина водяного охлаждения

Транспортные средства на новой энергии — это поддерживаемый государством проект развития, который быстро развивается в последние годы. Технологии электромобилей и запчастей также постоянно совершенствуются, а новые процессы и технологии появляются бесконечным потоком. Область рассеивания тепла не является исключением. Критической точкой отвода тепла в электромобилях является аккумуляторная батарея и контроллер. Превосходная работа по отводу тепла в этих двух частях также является необходимой гарантией стабильной работы компаний по производству электромобилей.

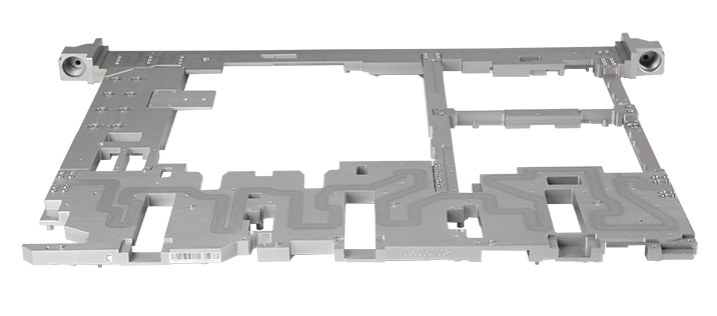

Система охлаждения аккумуляторов транспортных средств на новых источниках энергии в основном включает в себя такие важные компоненты, как аккумуляторы, охладители аккумуляторов и пластины водяного охлаждения. И это необходимый компонент системы терморегулирования транспортных средств на новой энергии.

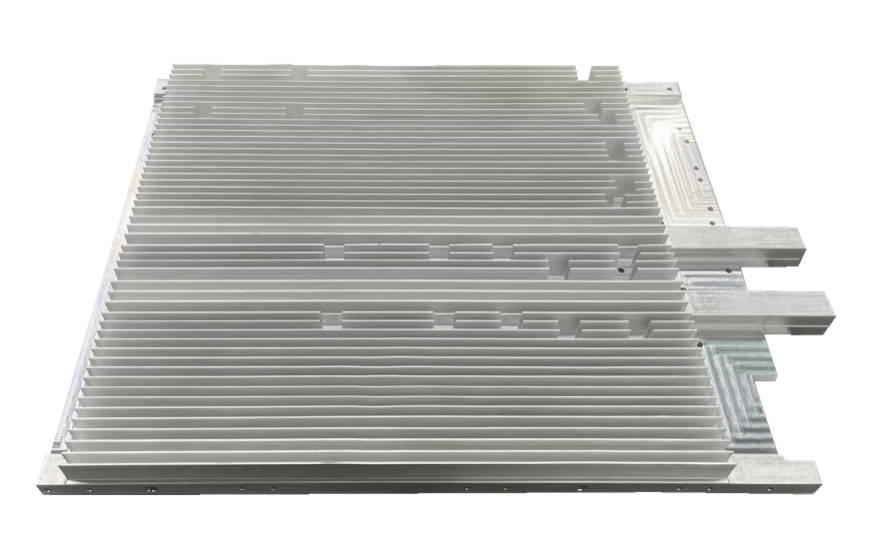

Чтобы обеспечить хорошую теплопроводность пластины с водяным охлаждением, удобно отводить тепло, выделяемое аккумулятором, для выполнения охлаждающей функции и учитывать снижение веса транспортных средств на новых источниках энергии. Так, большинство пластин с водяным охлаждением изготовлены из алюминиевого сплава. При испытании на воздухонепроницаемость пластины с водяным охлаждением обычно используется метод испытания гелием, и для проведения соответствующих испытаний изделие необходимо поместить в вакуумную камеру. Внутреннее испытательное давление обычно составляет 1–6 бар. Во время испытания сначала необходимо вакуумировать внутренние пластины с водяным охлаждением. Затем вводится гелий для проведения соответствующего теста на обнаружение гелия. Некоторые производители напрямую пропускают газообразный гелий для выпуска воздуха внутри пластины с водяным охлаждением. И выполните соответствующие испытания после надувания и создания давления. Во время испытания необходимо загерметизировать и соединить два конца весов с водяным охлаждением, один входной и один выходной. Поэтому внутренний воздух можно откачать, а внутрь залить гелий.

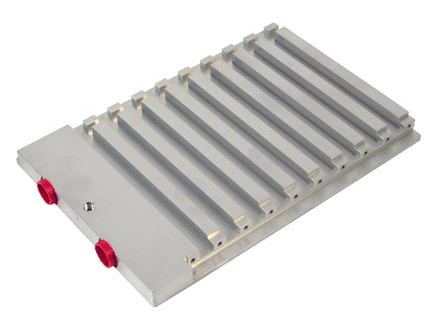

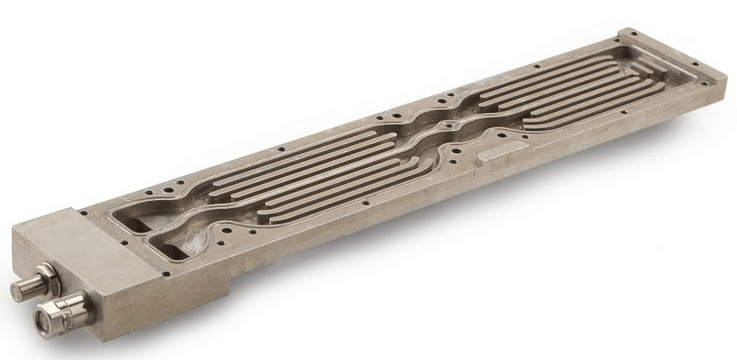

Радиатор с водяным охлаждением имеет впускное и выпускное отверстия для воды, а внутри радиатора находится несколько водяных каналов. Можно полностью использовать преимущества водяного охлаждения и отводить больше тепла. Это основной принцип радиаторов с водяным охлаждением. Вибрация и шум, создаваемые вентиляторами, также снижаются за счет уменьшения количества вентиляторов. По сравнению с системой с воздушным охлаждением эффект рассеивания тепла намного выше.

Из вышеупомянутого метода испытания пластины с водяным охлаждением новой энергетической батареи и фактического процесса обсуждения легко обнаружить, что схема быстрого герметизирующего соединения пластины с водяным охлаждением для обнаружения гелия имеет следующие трудности.

1. Требования к проверке гелия более точны, чем общая проверка герметичности. Быстроразъемное соединение должно соответствовать требованиям проверки гелия для уплотнительного соединения сопла;

2. Для тестирования продукт необходимо поместить в вакуумную коробку. В вакуумной камере нет другой движущей силы, за исключением источника обнаружения газообразного гелия и приспособления для совместной установки в вакуумной камере;

3. Толщина стенок пластинчатых трубных фитингов с водяным охлаждением тонкая и изготовлена ​​из алюминиевого сплава, который подвержен царапинам. Боковая сила при изгибе ручного шарнира может вызвать вертикальность интерфейса пластины с водяным охлаждением.

В ответ на вышеуказанные проблемы мы рекомендуем использовать пневматические соединения серии G15. Характеристики уплотнения соответствуют требованиям испытаний с гелием. Уплотнительное кольцо не оставляет вмятин и царапин при контакте со стенкой трубы. Давление воздуха расширяет уплотнительное кольцо, образуя герметичное соединение без бокового усилия. Еще одна проблема, которую необходимо решить, заключается в том, что для пневматических соединений в вакуумной коробке не требуется источник приводного воздуха, что соответствует комплексным испытаниям аккумуляторов транспортных средств на новых источниках энергии, экономит время работы и повышает эффективность обнаружения.

Что касается водоохлаждающих пластин, Winshare Thermal имеет профессиональные возможности настройки для различных систем. Если у вас есть какие-либо другие вопросы о твердой пластине или вам нужно решение для охлаждения вашей холодной пластины, оставьте комментарий или отправьте электронное письмо, чтобы связаться с Winshare.
