Радиаторы играют жизненно важную роль в обеспечении производительности и срока службы электронных устройств. Эффективно рассеивая тепло, выделяемое компонентами, правильно выбранный радиатор предотвращает перегрев и обеспечивает надежность устройства. Выбор правильного радиатора — это не только техническое требование, но и ключ к оптимизации эффективности и контролю затрат. В этой статье представлены подробные рекомендации по выбору наиболее подходящего радиатора для вашего приложения.
Ключевые факторы при выборе радиатора
1. Рассеиваемая мощность (Q)
Определение мощности, рассеиваемой компонентом, является первым шагом при выборе радиатора. Это значение, измеряемое в ваттах (Вт), представляет собой максимальное количество тепла, выделяемого в рабочих условиях. Знание этого значения помогает оценить требуемые тепловые характеристики радиатора.
2. Термическое сопротивление (Rθ)
Термическое сопротивление показывает, насколько эффективно радиатор передает тепло от компонента в окружающую среду. Формула обычно записывается как:
где:
1.
— максимальная температура перехода компонента.
2.
– температура окружающей среды.
3. Q – рассеиваемая мощность.
Более низкое значение RθR_ hetaRθ указывает на более эффективное рассеивание тепла. Помните о трех основных компонентах термического сопротивления:
1. Rθjc (Соединение с корпусом) : тепловое сопротивление между соединением компонента и его корпусом.
2. Rθcs (корпус к радиатору) : тепловое сопротивление между корпусом компонента и поверхностью радиатора.
3. Rθsa (отвод к воздуху) : тепловое сопротивление между радиатором и окружающим воздухом.
3. Выбор материала

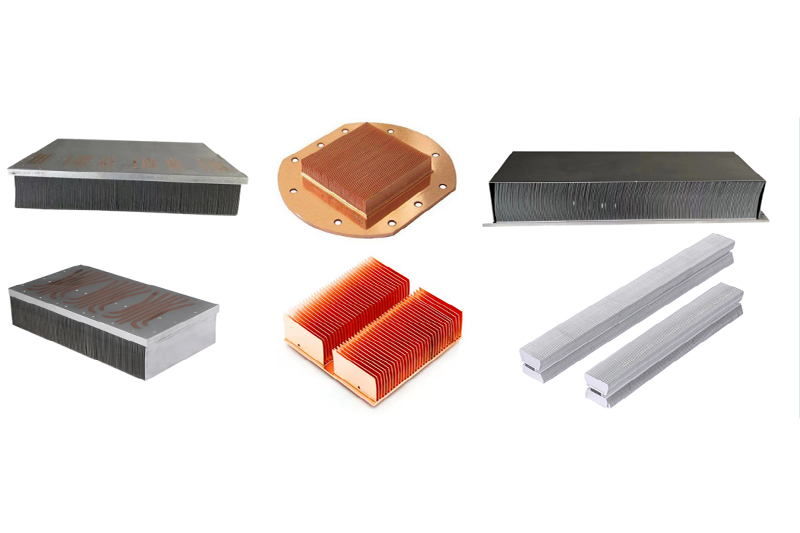

Выбор правильного материала существенно влияет на производительность радиатора. Два популярных варианта — алюминий и медь:
л Алюминий
n Плюсы : Легкий, экономичный, хорошая теплопроводность.
n Применения : Подходит для большинства стандартных сценариев, особенно для тех, кому важен вес и бюджет.
л Медь
l Плюсы : Отличная теплопроводность и рассеивание тепла.
l Минусы : Тяжелее и дороже.
l Применение : Идеально подходит для мощных приложений или систем с жесткими тепловыми требованиями.
4. Дизайн и структура
Конструкция радиатора сильно влияет на эффективность охлаждения и тепловые характеристики:

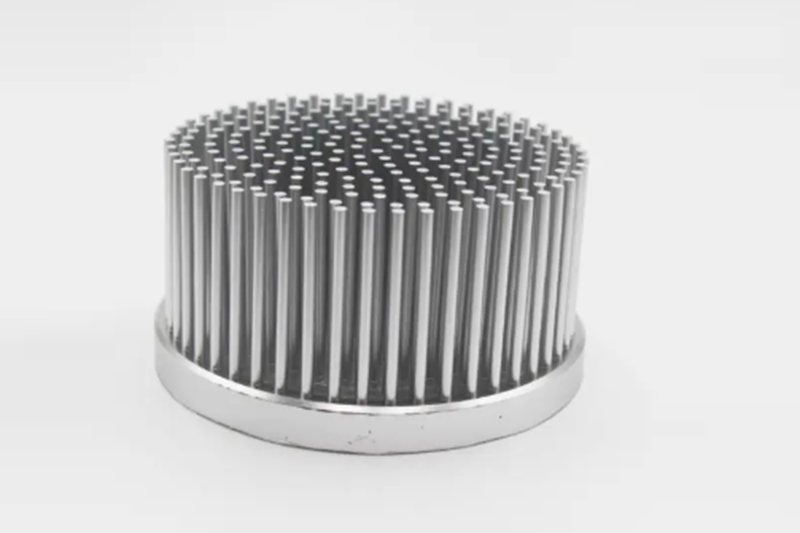

l радиаторы с ребристыми ребрами
n Подходит для разнонаправленного воздушного потока.
n Часто встречается в системах, где поток воздуха не может строго контролироваться.
l радиаторы с прямыми ребрами
n Оптимизирован для линейного однонаправленного воздушного потока.
n Часто используется в приложениях со специальными вентиляторами, направляющими воздух в одном направлении.
l радиаторы с расклешенными ребрами
n Уменьшите сопротивление воздушному потоку и улучшите охлаждение в ограниченном пространстве.
n Подходит для компактных устройств с ограниченным потоком воздуха.
Выберите конструкцию, соответствующую вашим условиям воздушного потока и требованиям к форм-фактору.
5. Ограничения по размеру и пространству
Хотя радиаторы большего размера обычно обеспечивают лучшие тепловые характеристики, они должны вписываться в доступное пространство. Учитывать:
1. Расположение компонентов : избегайте перекрытия или взаимодействия с другими частями.
2. Эстетика системы : особенно актуальна для бытовой электроники с особыми ограничениями по размеру или внешнему виду.
Сбалансируйте производительность и размер для удовлетворения тепловых потребностей без ущерба для общей конструкции.
6. Материалы по установке и интерфейсу
Правильная установка и качество термоинтерфейсных материалов (TIM) имеют решающее значение для эффективной теплопередачи:
1. TIM (термопаста/прокладки) : заполняют микроскопические зазоры между компонентом и радиатором, уменьшая Rθcs (от корпуса к радиатору)..
2. Методы монтажа . Зажимы, винты или клей должны обеспечивать достаточное давление для оптимального контакта.
Совет для профессионалов : периодически проверяйте TIM на предмет износа или деградации, поскольку со временем их эффективность может снизиться.
7. Охлаждающая среда
Потребности в терморегулировании различаются между естественной и принудительной конвекцией:
l естественная конвекция
n Зависит от восходящего горячего воздуха и пассивного воздушного потока.
n Подходит для приложений с низким энергопотреблением или там, где использование вентиляторов нецелесообразно.
л Принудительная конвекция
n Использует вентиляторы для увеличения воздушного потока и улучшения теплопередачи.
n Незаменим для мощных систем или электроники с высокой плотностью размещения.
Понимание направления и скорости воздушного потока вашего устройства является ключом к выбору подходящей конструкции радиатора.
8. Соображения стоимости
Бюджетные ограничения часто влияют на выбор радиатора :
1. Оптимизация производительности по сравнению с затратами . Чрезмерное проектирование может оказаться дорогостоящим, а недостаточное проектирование может привести к перегреву и сбоям.
2. Надежные партнеры-производители . Хорошие поставщики предлагают конкурентоспособные цены, инженерный опыт и стабильное качество.
Дополнительные советы по оптимизации выбора радиатора
л Инструменты моделирования
n Используйте вычислительную гидродинамику (CFD) или аналогичное программное обеспечение для моделирования воздушного потока и распределения температуры, определяя выбор конструкции на основе данных.
l Экспертное сотрудничество
n Сотрудничайте со специализированными компаниями по управлению температурным режимом для решения уникальных задач.
n Кастомизация : от материалов до геометрии ребер — индивидуальное решение для радиатора может значительно улучшить тепловые характеристики.
Заключение
Выбор правильного радиатора требует баланса нескольких факторов: рассеиваемой мощности, теплового сопротивления, выбора материала, дизайна и бюджета. Отдавая приоритет термическому анализу и ориентированному на пользователя проектированию , вы можете продлить срок службы продукта, повысить надежность и достичь оптимальной производительности.
