Как отличить преимущества и недостатки конструкции Liquid Cold Plate
Многие клиенты хотят знать, как определить качество охлаждающей плиты Liquid, что очень важно. Мы можем кратко поговорить о некоторых сопутствующих знаниях.
Скорость потока для жидкостной охлаждающей пластины определяет диаметр трубы. Вообще говоря, сопротивление потоку будет значительным, если скорость потока слишком велика. А если скорость потока слишком мала, материал трубы будет потрачен не зря. Заказчик обычно определяет внутренний диаметр впускного и выпускного отверстия пластины для охлаждения жидкости. Потому что он должен соответствовать интерфейсу клиента. Практическое проектирование и выбор внутреннего канала охлаждающей жидкости являются местом, где больше всего проверяется технический уровень инженера-проектировщика.
Краткое описание конструкции и выбора внутреннего проточного канала пластины водяного охлаждения.
(1) Последовательно-параллельная структура и размер направляющих должны учитывать требования заказчика к однородности температуры пластины с водяным охлаждением. Напротив, при последовательном соединении следует учитывать повышение температуры, сопротивление потоку и т. д. А при параллельном соединении следует учитывать равномерность разделенного потока и повышение температуры.
(2) Учитывая ограничения заказчика на гидравлическое сопротивление пластины с водяным охлаждением, некоторые простые результаты ручного расчета канала потока являются более точными.
(3) Необходимо учитывать разницу в стоимости производства различных форм направляющих, причем стоимость массового производства имеет важное значение.
(4) Механическая прочность.

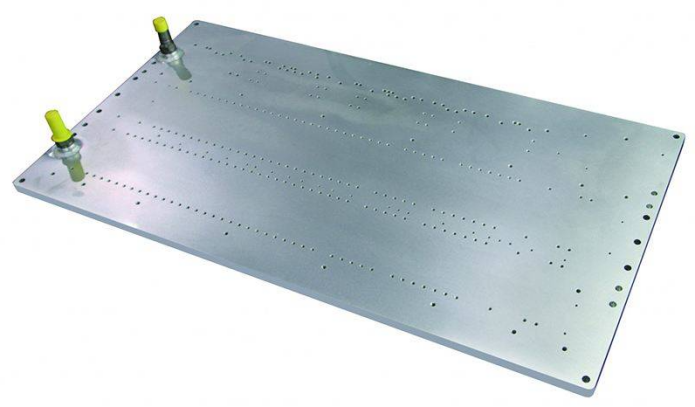

(5) Технология обработки: пайка
(6) Производственные затраты.
Как отличить качество пластины водяного охлаждения
Мы можем использовать несколько простых инструментов для идентификации пластин водяного охлаждения массового производства. Следующий метод хорошо работает только с индивидуально приобретенными радиаторами.

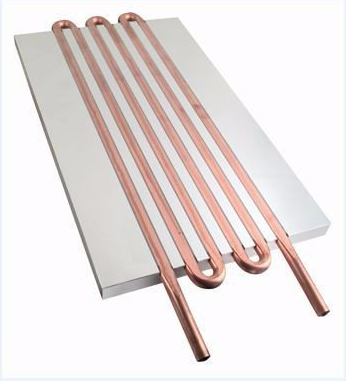

С точки зрения материала представленные на рынке пластины с водяным охлаждением имеют алюминиевые пластины со встроенными медными трубками. Эта пластина водяного охлаждения изготовлена из сплава алюминия и меди, что очень экономично. Качество алюминия и меди зависит от наличия примесей, то есть от качества сырья.
По процессу материалы могут быть одинаковыми, но процесс разный. Однако эффект от радиатора разный. Этот процесс следует рассматривать с двух сторон. Один из них – осуществляется ли производство по конструкторским чертежам. Во-вторых, параметры, отмеченные на рисунках, следует проверять с помощью соответствующих измерительных инструментов.

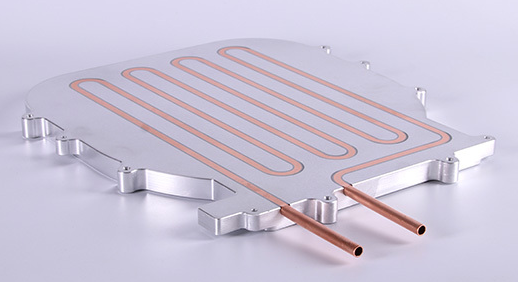

В зависимости от качества пластины с водяным охлаждением при встраивании медной трубки в алюминиевую пластину могут возникнуть проблемы с адгезией. Если между ними есть зазор, это повлияет на эффект рассеивания тепла и даже приведет к утечке воды. Кроме того, медная трубка и алюминиевая пластина соединяются методом заглубления трубы, а затем обрабатываются методом шлифования или летучей поверхности. Таким образом, вся водоохлаждаемая пластина образует плоскость. С этой плоскости также можно судить о хорошем или плохом, чтобы увидеть, плоская ли она. На эффект рассеяния тепла влияет то, сплавлены ли медная трубка и алюминиевая пластина в плоскость, есть ли зазоры или неровности.
С точки зрения производительности данные получены путем тестирования программного обеспечения для моделирования. Проверка данных на машине, сравнение данных и проверка соответствия результатов проектным требованиям.
О преимуществах и недостатках конструкции пластины водяного охлаждения можно грубо судить по нескольким аспектам. Если требования выше, вы можете запросить у Winshare измеренные данные тепловыделения. Точнее судить по данным.
