Революционная технология тепловых трубок: эффективные решения по управлению температурным режимом

1. Введение в тепловые трубки

Тепловые трубки — это устройства пассивной передачи тепла, которые сочетают в себе принципы теплопроводности и фазового перехода для эффективного управления теплом. Эти замечательные устройства произвели революцию в управлении температурным режимом в различных отраслях с момента их появления в середине 20-го века.

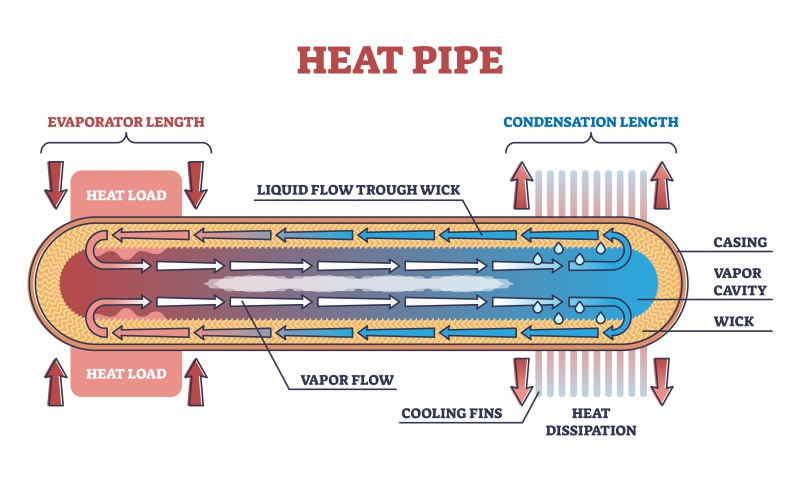

Тепловая трубка состоит из герметичной трубки, содержащей рабочую жидкость и фитильную структуру. Основной принцип заключается в испарении рабочей жидкости на источнике тепла (испарителе) и ее конденсации на радиаторе (конденсаторе), при этом структура фитиля облегчает возврат сконденсированной жидкости в испаритель за счет капиллярного действия.

Концепция тепловых трубок была впервые представлена ​​Р.С. Гауглером в 1942 году. Тем не менее, именно в 1960-х годах Джордж Гровер из Лос-Аламосской национальной лаборатории разработал и запатентовал современную конструкцию тепловых трубок, открыв путь к ее широкому применению в управлении температурным режимом.

2. Принцип работы тепловых трубок

Внутренняя структура

Типичная тепловая трубка состоит из трех основных компонентов:

· Контейнер: герметичная трубка, обычно изготовленная из меди, алюминия или нержавеющей стали.

· Рабочая жидкость: жидкость, выбранная в зависимости от диапазона рабочих температур.

· Структура фитиля: пористый материал, выстилающий внутреннюю стенку контейнера.

Выбор рабочей жидкости

Выбор рабочего тела зависит от диапазона рабочих температур тепловой трубки. К распространенным рабочим жидкостям относятся:

· Вода (30-200°С)

· Метанол (от -40 до 120°C)

· Аммиак (от -60 до 100°C)

· Натрий (600-1200°С)

Процесс теплопередачи

Передача тепла в тепловой трубке происходит за счет следующих этапов:

· Испарение: Тепло поглощается испарителем, вызывая испарение рабочей жидкости.

· Поток пара: пар проходит через сердцевину тепловой трубы к конденсатору.

· Конденсация: пар выделяет скрытое тепло и конденсируется обратно в жидкость в конденсаторе.

· Возврат жидкости: Конденсированная жидкость возвращается в испаритель через фитильную структуру под действием капиллярных сил.

Этот непрерывный цикл позволяет тепловым трубкам передавать большое количество тепла с минимальной разницей температур.

3. Основные характеристики тепловых трубок.

Тепловые трубки обладают рядом уникальных характеристик, которые делают их превосходящими традиционные методы теплопередачи:

· Высокая теплопроводность: теплопроводность тепловых трубок может быть в 1000 раз выше, чем у меди.

· Изотермический режим работы: они поддерживают почти постоянную температуру по всей длине, что делает их идеальными для обеспечения однородности температуры.

· Преобразование теплового потока: Тепловые трубы могут преобразовывать тепловой поток с небольшой площади на большую или наоборот.

· Эффект термодиода: некоторые тепловые трубки могут передавать тепло преимущественно в одном направлении, действуя как тепловые диоды.

· Быстрое реагирование: тепловые трубки быстро реагируют на изменения температуры, что делает их пригодными для динамического управления температурой.

· Надежность и длительный срок службы: тепловые трубки не имеют движущихся частей и отличаются высокой надежностью и могут работать десятилетиями без технического обслуживания.

· Экологическая адаптируемость: тепловые трубки могут быть спроектированы для работы в различных средах, включая невесомость.

4. Типы и классификация тепловых трубок.

Тепловые трубки можно классифицировать по различным критериям:

По рабочей температуре

· Криогенные тепловые трубки (от -271°C до -123°C)

· Низкотемпературные тепловые трубки (от -123°C до 177°C)

· Среднетемпературные тепловые трубки (от 177°C до 477°C)

· Высокотемпературные тепловые трубки (477°C и выше)

По структуре

· Цилиндрические тепловые трубки

· Плоские тепловые трубки

· Паровые камеры

· Петлевые тепловые трубки

· Пульсирующие тепловые трубки

По принципу работы

· Обычные тепловые трубки

· Термосифоны

· Петли с капиллярной накачкой

5. Ограничения производительности тепловых трубок

Понимание пределов производительности тепловых трубок имеет решающее значение для их эффективного проектирования и применения:

· Капиллярный предел: возникает, когда капиллярное давление в фитиле недостаточно для возврата конденсата в испаритель.

· Предел кипения: Это происходит, когда чрезмерный тепловой поток вызывает кипение фитиля, нарушая поток жидкости.

· Звуковой предел: возникает при запуске, когда скорость пара достигает звуковой скорости, что ограничивает теплопередачу.

· Предел вязкости: актуален при низких температурах, когда давление пара недостаточно для преодоления вязких сил.

· Предел уноса: возникает, когда высокие скорости пара уносят капли жидкости из фитиля, уменьшая возврат жидкости.

Эти пределы определяют максимальную способность теплопередачи тепловой трубки в конкретных условиях эксплуатации.

6. Проектирование и производство тепловых трубок.

Проектирование и производство тепловых трубок включает в себя несколько важных этапов для обеспечения оптимальной производительности и надежности.

Выбор материала

Выбор материалов для контейнера и конструкции фитиля имеет решающее значение. Общие материалы включают в себя:

· Контейнер: Медь, алюминий, нержавеющая сталь.

· Фитиль: спеченный металлический порошок, сетчатая сетка, рифленые конструкции.

Дизайн фитильной структуры

Структура фитиля имеет жизненно важное значение для возврата конденсата в испаритель. Различные конструкции фитиля включают в себя:

· Спеченный порошок: Обеспечивает высокое капиллярное давление и хорошую проницаемость.

· Сетка экрана: Обеспечивает умеренное капиллярное давление и ее легче изготовить.

· Рифленый фитиль: подходит для применений, требующих капиллярного давления от низкого до умеренного.

Заправка рабочей жидкости

Количество рабочей жидкости, заправляемой в тепловую трубку, необходимо тщательно рассчитывать, чтобы обеспечить эффективную работу. Жидкость должна заполнять структуру фитиля и обеспечивать достаточно жидкости для фазового перехода, не затопляя трубу.

Процесс производства

· Изготовление контейнера: Контейнер обычно изготавливается путем волочения или экструзии.

· Вставка фитиля: Структура фитиля вставляется в контейнер.

· Уплотнение: Контейнер запечатан с одного конца.

· Вакуумирование и заполнение: Контейнер вакуумируется для удаления воздуха и заполняется рабочей жидкостью.

· Окончательное запечатывание: другой конец контейнера запечатывается для создания вакуумонепроницаемой среды.

7. Применение тепловых трубок в новых областях энергетики.

Тепловые трубы нашли широкое применение в новом энергетическом секторе благодаря своим эффективным возможностям управления температурным режимом.

Электромобили (EV)

· Управление температурой аккумулятора: тепловые трубки помогают поддерживать оптимальную температуру аккумулятора, повышая производительность и срок службы.

· Охлаждение двигателя: эффективно отводит тепло от электродвигателей, предотвращая перегрев и повышая эффективность.

Системы возобновляемой энергии

· Фотоэлектрические инверторы: тепловые трубки отводят тепло, выделяемое силовой электроникой в ​​инверторах, обеспечивая надежную работу.

· Преобразователи энергии ветра: они охлаждают преобразователи энергии в ветряных турбинах, повышая их эффективность и долговечность.

Системы хранения энергии

· Хранение тепловой энергии: тепловые трубы способствуют эффективной передаче тепла в системах хранения тепловой энергии, улучшая плотность энергии и скорость разряда.

Силовая электроника

· Охлаждение IGBT: тепловые трубки используются для охлаждения биполярных транзисторов с изолированным затвором (IGBT), важнейших компонентов силовой электроники, обеспечивая стабильную работу.

8. Будущие тенденции в технологии тепловых трубок

Область технологии тепловых трубок постоянно развивается, и наблюдается несколько новых тенденций:

Миниатюризация и ультратонкие тепловые трубки

· Микротепловые трубки: предназначены для компактных электронных устройств и обеспечивают высокую теплопроводность при небольшом форм-факторе.

· Ультратонкие тепловые трубки: они используются в тонких электронных устройствах, таких как смартфоны и планшеты, обеспечивая эффективное управление температурой без увеличения объема.

Усовершенствованные рабочие жидкости

· Наножидкости: жидкости со взвешенными наночастицами для улучшения теплопроводности и эффективности теплопередачи.

· Органические жидкости: экологически чистая альтернатива традиционным рабочим жидкостям, подходящая для определенных температурных диапазонов.

Композитные тепловые трубки

· Гибридные конструкции: сочетание различных фитильных структур или интеграция тепловых трубок с другими технологиями охлаждения для повышения производительности.

9. Преимущества и проблемы технологии тепловых трубок

Преимущества

· Эффективность: Высокая теплопроводность и изотермический режим работы.

· Универсальность: Применяется в различных отраслях промышленности, от электроники до возобновляемых источников энергии.

· Надежность: Длительный срок службы при минимальном обслуживании.

· Адаптивность к окружающей среде: Может работать в экстремальных условиях, включая космические применения.

Проблемы

· Сложность конструкции: для достижения оптимальной производительности требуется точное проектирование и изготовление.

· Стоимость: первоначальная стоимость может быть выше по сравнению с традиционными методами охлаждения.

· Ограничения производительности. Понимание и устранение ограничений производительности имеет решающее значение для эффективного применения.

10. Заключение

Технология тепловых трубок представляет собой революционный прогресс в решениях по управлению температурным режимом, предлагая беспрецедентную эффективность и универсальность. Понимая принципы работы, характеристики и применение тепловых трубок, отрасли могут использовать их потенциал для повышения производительности и надежности.

Являясь лидером в области решений по управлению температурным режимом, компания Winshare Thermal Technology Co., Ltd. продолжает внедрять инновации и расширять границы технологии тепловых трубок. Инвестируя в исследования и разработки и сотрудничая с академическими учреждениями, Winshare Thermal готова проложить путь в будущее управления температурным режимом.
