Понимание пассивных радиаторов: подробное руководство

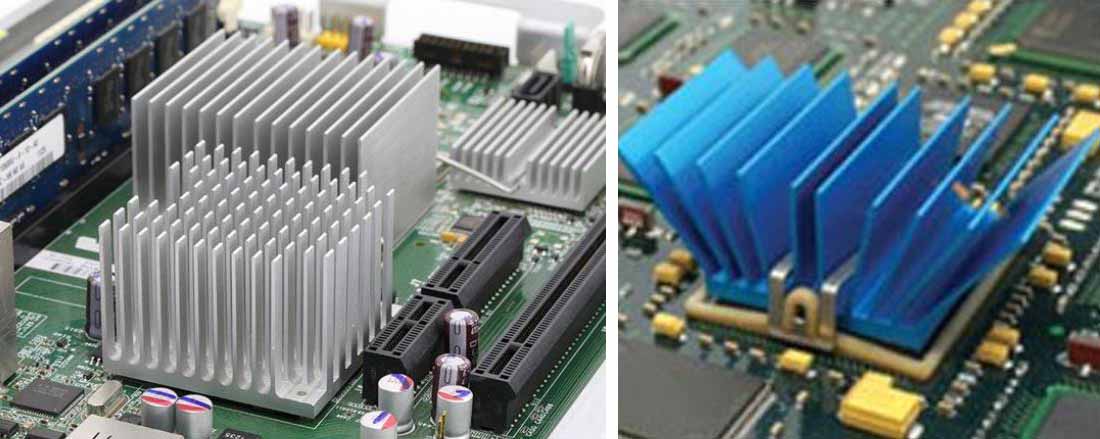

1. Введение в пассивные радиаторы

а. Определение и цель

Пассивные радиаторы являются важными компонентами систем терморегулирования. Они предназначены для отвода тепла от электронных устройств без активных компонентов, таких как вентиляторы. Они полагаются на естественные механизмы теплопередачи для поддержания оптимальных рабочих температур и предотвращения перегрева.

б. Важность терморегулирования в электронике

Эффективное управление температурным режимом имеет решающее значение в электронике для обеспечения долговечности и надежности. Перегрев может привести к выходу из строя компонентов, снижению производительности и сокращению срока службы устройства. Пассивные радиаторы играют решающую роль в поддержании теплового равновесия, особенно в высокопроизводительных электронных средах с высокой плотностью размещения.

2. Принципы работы пассивного радиатора.

а. Механизмы теплопередачи

Передача тепла в пассивных радиаторах происходит посредством трех основных механизмов:

1. Под проводимостью понимается прямой поток тепла через материал. Алюминий и медь являются примерами материалов с высокой теплопроводностью.

2. Конвекция – это передача тепла посредством движения жидкости, обычно воздуха. Практичная конструкция обеспечивает максимальный поток воздуха вокруг радиатора.

3. Излучение : излучение тепловой энергии в виде электромагнитных волн. Этот механизм, как правило, менее важен, но его можно оптимизировать путем обработки поверхности.

б. Факторы, влияющие на производительность радиатора

На эффективность пассивного радиатора влияют несколько факторов :

· Материал : Медь обеспечивает более высокую теплопроводность по сравнению с алюминием, но алюминий легче и часто более экономичен.

· Площадь поверхности : Большие площади поверхности улучшают рассеивание тепла за счет увеличения воздействия более прохладного окружающего воздуха.

· Конструкция ребер : количество, форма и ориентация ребер существенно влияют на поток воздуха и эффективность теплопередачи.

3. Типы пассивных радиаторов

а. Экструдированные радиаторы

Экструдированные радиаторы проталкивают металл через матрицу, создавая определенный профиль поперечного сечения. Они популярны благодаря своей экономичности и простоте настройки. Эти радиаторы предлагают хорошую производительность и широко используются в различных приложениях.

б. Штампованные радиаторы

Штампованные радиаторы изготавливаются путем штамповки металлических листов желаемой формы. Этот метод экономичен для крупномасштабного производства, но обычно обеспечивает более низкую производительность, чем экструдированные конструкции, из-за ограничений в геометрии ребер.

в. Теплоотводы со скрепленными/складчатыми ребрами

Радиаторы со склеенными или сложенными ребрами подразумевают приклеивание отдельных ребер к опорной пластине. Такая конструкция обеспечивает высокую плотность расположения ребер, увеличивая площадь поверхности и воздушный поток. Они идеально подходят для применений, требующих компактных, но эффективных решений по управлению температурным режимом.

д. Контактные ребристые радиаторы

Радиаторы со штыревыми ребрами оснащены множеством штырей, которые выступают из опорной пластины, усиливая турбулентность воздуха и рассеивание тепла. Они особенно эффективны в условиях естественной конвекции и могут быть ориентированы в разных направлениях, обеспечивая разнообразные варианты монтажа.

4. Особенности проектирования пассивных радиаторов

а. Требования к термическому сопротивлению и рассеиванию тепла

Понимание термического сопротивления приложения и конкретных потребностей в рассеивании тепла имеет решающее значение. Инженеры должны рассчитать общую рассеиваемую мощность и выбрать радиатор с соответствующим тепловым сопротивлением, чтобы обеспечить надежную работу.

б. Воздушный поток и ориентация

Воздушный поток вокруг радиатора существенно влияет на его производительность. Проектировщики должны учитывать естественные конвекционные потоки и, возможно, усиливать их за счет стратегического размещения и ориентации радиатора, чтобы максимизировать эффективность охлаждения.

в. Ограничения по пространству и весу

Во многих приложениях решающими факторами являются Часто требуются компактные конструкции и легкие материалы, особенно в портативной и аэрокосмической электронике, где важен каждый грамм и миллиметр. пространство и вес .

д. Соображения стоимости и производства

Балансирование затрат и производительности является важнейшей задачей. Хотя высокопроизводительные материалы и сложная конструкция обеспечивают лучшее управление температурным режимом, они также предлагают более высокую цену. Такие методы производства, как литье под давлением, экструзия и штамповка, должны выбираться на основе требований к объему и бюджетных ограничений.

5. Применение пассивных радиаторов

а. Компьютерные компоненты

Пассивные радиаторы широко используются в компьютерных компонентах , таких как процессоры, графические процессоры и блоки питания. Они помогают поддерживать оптимальные температуры, обеспечивая максимальную производительность и надежность персональных компьютеров, серверов и центров обработки данных.

б. Автомобильная электроника

В автомобильной электронике пассивные радиаторы отводят тепло в таких компонентах, как блоки управления двигателем (ЭБУ) и информационно-развлекательные системы. Они обеспечивают стабильную работу в различных температурных условиях, способствуя надежности и безопасности автомобиля.

в. Телекоммуникационное оборудование

Телекоммуникационное оборудование , включая базовые станции и маршрутизаторы, использует пассивные радиаторы для управления теплом, выделяемым при непрерывной работе. Эффективное управление температурным режимом обеспечивает бесперебойное обслуживание и продлевает срок службы критически важной коммуникационной инфраструктуры.

д. Системы промышленной автоматизации

В системах промышленной автоматизации пассивные радиаторы имеют решающее значение для управления теплом в датчиках, контроллерах и исполнительных механизмах. Они обеспечивают надежную работу в суровых промышленных условиях, сокращая время простоев и затраты на техническое обслуживание.

6. Преимущества и ограничения пассивных радиаторов

а. Преимущества

· Бесшумная работа : пассивные радиаторы работают бесшумно, что делает их идеальными для чувствительных к шуму сред.

· Надежность : пассивные радиаторы не имеют движущихся частей и отличаются высокой надежностью и требуют минимального обслуживания.

· Низкие эксплуатационные расходы : после установки они требуют минимального текущего обслуживания, что снижает общий объем обслуживания системы.

б. Ограничения

· Ограниченная способность рассеивания тепла : Пассивные радиаторы имеют максимальную мощность рассеивания тепла, что делает их непригодными для приложений с чрезвычайно высокой мощностью.

· Зависимость от условий окружающей среды : на их производительность могут существенно влиять температура окружающей среды и условия воздушного потока, что ограничивает их эффективность в определенных условиях.

7. Заключение и будущие тенденции

Роль пассивных радиаторов в управлении температурным режимом незаменима, особенно в приложениях, где бесшумная работа и надежность имеют первостепенное значение. Спрос на эффективные решения пассивного охлаждения будет расти по мере развития электронных устройств. Будущие тенденции включают разработку новых материалов и передовых технологий производства для повышения производительности и универсальности пассивных радиаторов.
