I. Введение
В электронике эффективное управление теплом имеет решающее значение для обеспечения оптимальной производительности и долговечности устройств. Радиаторы являются фундаментальным компонентом управления температурным режимом, рассеивающим избыточное тепло, выделяемое электронными компонентами. В этом руководстве рассматриваются различные типы доступных радиаторов и даются советы по выбору наиболее подходящего для ваших нужд.
II. Понимание основ радиатора
1. Определение и назначение радиаторов
Радиатор — это пассивный теплообменник, который поглощает тепло от устройства и рассеивает его в окружающий воздух или жидкий охлаждающий агент. Его основная функция — поддержание температуры устройства в безопасных рабочих пределах.
2. Ключевые факторы производительности радиатора
1. Материал : теплопроводность материала радиатора существенно влияет на его характеристики. Распространенные материалы включают алюминий и медь..
2. Площадь поверхности : большая площадь поверхности улучшает рассеивание тепла. Ребра и другие расширенные поверхности используются для увеличения этой площади.
3. Воздушный поток . Эффективный воздушный поток над поверхностью радиатора имеет решающее значение. Естественная или принудительная конвекция (с использованием вентиляторов) — распространенный метод улучшения воздушного потока.
III. Типы радиаторов

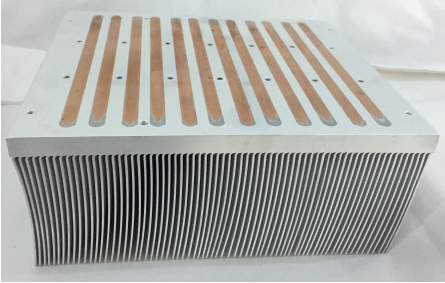

Описание и преимущества : Эти радиаторы, изготовленные из экструдированного алюминия, экономичны и обеспечивают хорошие тепловые характеристики. Они просты в изготовлении и могут быть изготовлены в различных формах и размерах.
Лучшие приложения : Подходит для общей электроники, процессоров и графических процессоров , где требуется умеренное рассеивание тепла.
2. Штампованные радиаторы
Описание и преимущества : Эти радиаторы изготавливаются путем штамповки металлических листов желаемой формы. Они легкие и недорогие.
Лучшее применение : Идеально подходит для бытовой электроники и небольших устройств с меньшими требованиями к рассеиванию тепла.

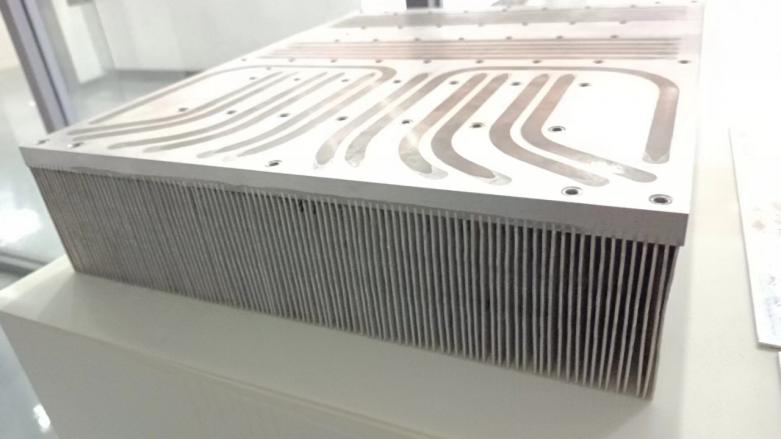

Описание и преимущества : Эти радиаторы имеют ребра, прикрепленные к основанию, что обеспечивает большую площадь поверхности и эффективное охлаждение. Они подходят для приложений с высокой мощностью.
Лучшее применение : используется в промышленных устройствах и других устройствах с высокой мощностью, где важно эффективное охлаждение.
Описание и преимущества : Эти радиаторы изготавливаются путем зачистки ребер из цельного куска металла, обычно меди или алюминия. Они обладают отличными тепловыми характеристиками и долговечностью.
Лучшие приложения : Идеально подходит для высокопроизводительных процессоров и графических процессоров, требующих превосходного охлаждения.

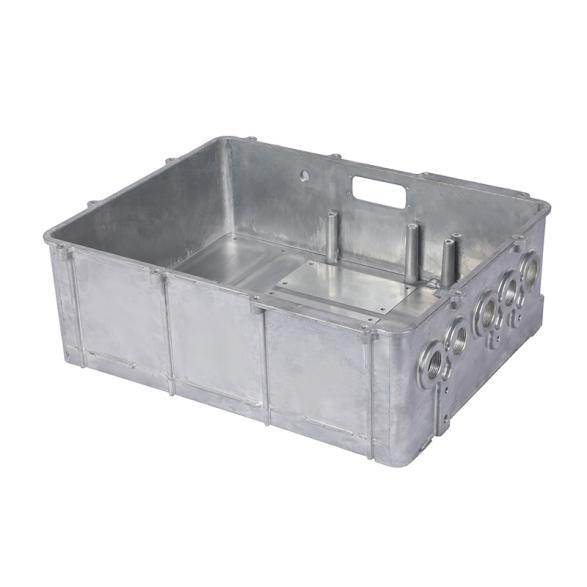

5. Литые радиаторы
Описание и преимущества : Эти радиаторы, изготовленные методом литья под давлением, могут иметь сложную форму и являются прочными. Однако они тяжелее и дороже.
Лучшее применение : Подходит для автомобильной и , аэрокосмической промышленности , а также для нестандартных применений, где необходимы сложные формы.

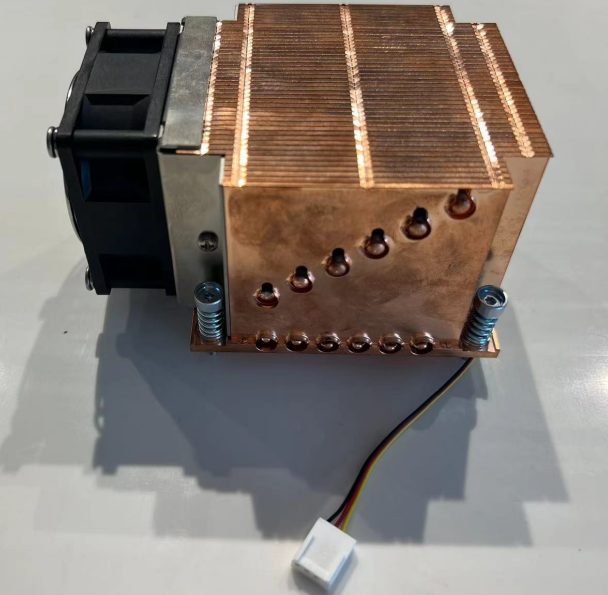

Описание и преимущества : Эти радиаторы оснащены вентиляторами для повышения эффективности охлаждения. Они обеспечивают превосходное охлаждение и регулируемую производительность.
Лучшие приложения : Идеально подходит для мощных процессоров, , графических процессоров и серверов , где требуется максимальное охлаждение.
IV. Факторы, которые следует учитывать при выборе лучшего радиатора
l Требования к температуре устройства . Оцените тепло, выделяемое устройством, и выберите радиатор, способный эффективно справляться с этой нагрузкой.
l Ограничения по пространству . Учитывайте доступное пространство для радиатора. Для некоторых приложений могут потребоваться компактные решения.
l Соображения стоимости : Бюджетные ограничения могут повлиять на выбор материала и типа радиатора.
l Факторы окружающей среды : Условия окружающей среды, такие как пыль и влажность, могут повлиять на работу радиатора.
V. Какой тип радиатора лучше всего?
На этот вопрос не существует универсального ответа. Различные приложения имеют разные требования к охлаждению, и лучший радиатор будет зависеть от конкретных потребностей.
Примеры лучших радиаторов для конкретных сценариев
· Общая электроника : Радиаторы из экструдированного алюминия обеспечивают хороший баланс производительности и стоимости.
· Бытовая электроника : Штампованные радиаторы легкие и экономичные для небольших устройств.
· Применение при высокой мощности : Радиаторы с приклеенными ребрами обеспечивают эффективное охлаждение промышленных устройств.
· Высокопроизводительные вычисления . Скошенные радиаторы обеспечивают превосходную теплоотдачу для высокопроизводительных процессоров и графических процессоров.
· Применение по индивидуальному заказу : Литые радиаторы могут быть изготовлены сложной формы в соответствии с конкретными требованиями.
· Максимальное охлаждение : активные радиаторы с вентиляторами идеально подходят для мощных устройств, таких как серверы.
VI. Таблица выбора радиатора
Тип радиатора | Преимущества | Лучшие приложения | Соображения |
Экструдированные алюминиевые радиаторы | Хорошие тепловые характеристики, экономичность. | Общая электроника, процессоры, графические процессоры | Ограничено более простыми формами |
Штампованные радиаторы | Легкий, рентабельный | Бытовая электроника, небольшие устройства | Менее эффективен для мощных устройств. |
Склеенные ребристые радиаторы | Большая площадь поверхности, эффективное охлаждение | Мощные приложения, промышленные устройства | Более дорогое и сложное производство. |
Скошенные радиаторы | Отличные тепловые характеристики, долговечность | Высокопроизводительные процессоры, графические процессоры | Более высокая стоимость, более сложное в изготовлении |
Литые радиаторы | Возможны сложные формы, прочный | Автомобильная, аэрокосмическая промышленность, специальные приложения | Тяжелее, дороже |
Активные радиаторы (с вентиляторами) | Превосходное охлаждение, регулируемая производительность | Мощные процессоры, графические процессоры, серверы | Требует питания, может быть шумным |
VII. Заключение
Выбор правильного радиатора имеет решающее значение для обеспечения оптимальной производительности и долговечности устройства. Каждый тип радиатора предлагает уникальные преимущества, и лучший выбор зависит от конкретных требований применения, таких как тепловая нагрузка, ограничения по пространству, бюджет и факторы окружающей среды. Понимая эти ключевые различия, вы сможете принять обоснованное решение, которое наилучшим образом соответствует вашим потребностям.
В Winshare Thermal мы предоставляем экспертные решения по управлению температурным режимом, адаптированные к вашим требованиям. Если вам нужны рекомендации по выбору подходящего радиатора или индивидуальных тепловых решений, наша команда всегда готова помочь. Свяжитесь с нами сегодня, чтобы получить профессиональную консультацию и высококачественную продукцию, отвечающую вашим потребностям в области терморегулирования.
