Тепловое решение для проекта охлаждения IGBT мощностью 5000 Вт

Просмотры:2     Автор:Pедактор сайта     Время публикации: 2021-06-18      Происхождение:Работает

Радиатор с тепловыми трубками 5000 Вт и процесс пайки, Winshare thermoloy.

Тепловое решение для проекта охлаждения IGBT мощностью 5000 Вт.


Требования к дизайну

CASE2: IGBT x 9 шт. = 5022 Вт;

CASE4: IGBT x 9 шт. = 5040 Вт;

Вентиляторы: 700 м3/ч, при температуре на входе 50 ℃

Радиатор: радиатор со скошенными ребрами и тепловыми трубками

Температура окружающей среды: 50 ℃

Максимальная температура поверхности радиатора ниже 95 ℃


Расчетная модель в Ansys16.0

81


Количество узлов сетки

82

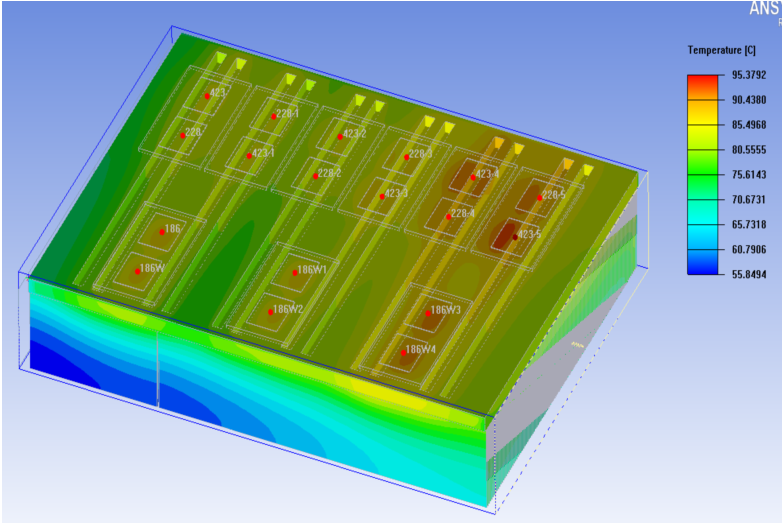

Распределение температуры радиатора

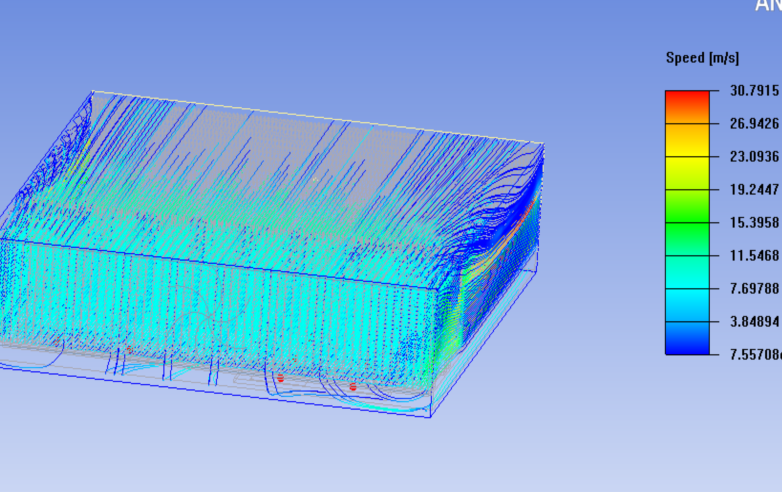

83


Скорость вентилятора

84

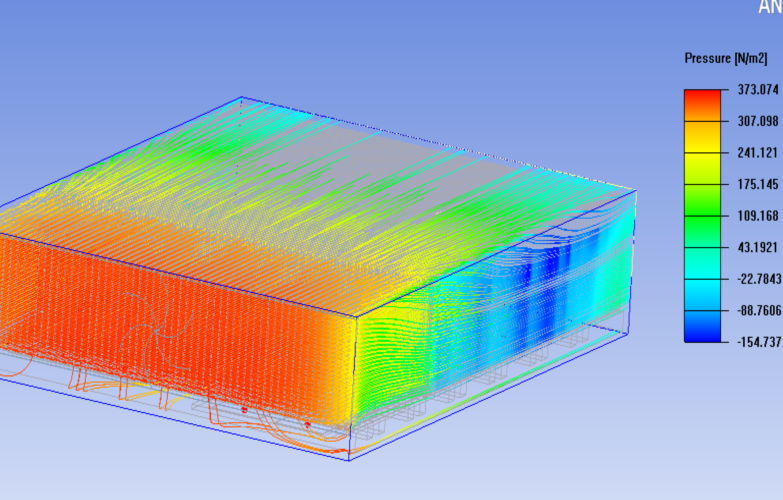

Давление вентилятора

85


Результаты:

При использовании метода простой модели результат будет отличаться от фактического модуля.

Температура поверхности радиатора корпуса 2 составляет 95,37 ℃.

Температура поверхности радиатора корпуса 4 составляет 95,32 ℃.

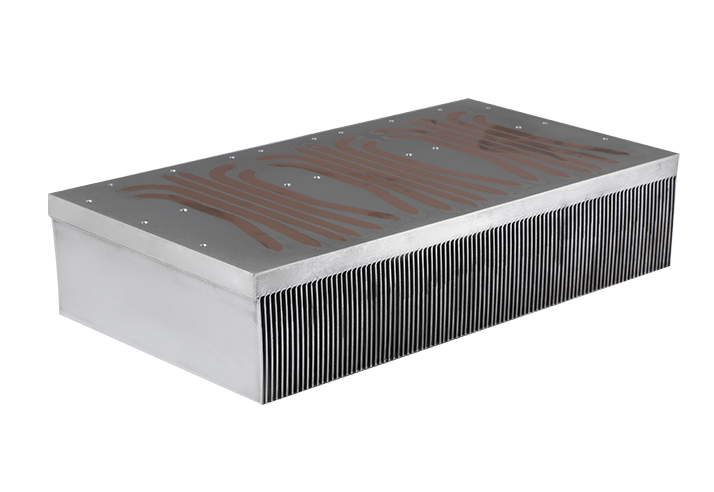

Изготовление образца:
