Принудительное воздушное охлаждение

Принудительное воздушное охлаждение состоит в том, чтобы улучшить движение воздуха, чтобы реализовать подход охлаждения, который требуется источниками тепла. Существует два подхода для быстрого реализации более эффективной производительности охлаждения, и они включают увеличение площади поверхности охлаждения источников тепла и увеличение скорости воздуха, когда она протекает через объект.

Принудительное воздушное охлаждение

Принудительное воздушное охлаждение - это метод рассеивания тепла, который использует увеличение воздушного потока в качестве среды для реализации охлаждения деталей источника тепла. Увеличивая площадь поверхности рассеивания тепла компонента источника тепла и ускоряя скорость воздуха, протекающего через объект на единицу времени, два метода могут быстро добиться хорошей производительности рассеивания тепла. Увеличение зоны диссипации тепла может быть достигнуто путем установки радиатора на поверхность элемента источника тепла. Как правило, тепловая раковина плотно закреплена на элементе источника тепла для получения более высокой эффективности диссипации тепла. Фанаты (вентиляторы) могут быть использованы для увеличения потока воздуха для повышения вентиляции и повышения эффектов охлаждения. В большинстве случаев вентилятор плюс тепловая раковина может значительно улучшить эффективность охлаждения.

Система принудительной воздушной охлаждения часто используется для охлаждения и рассеивания тепла двигателей внутреннего сгорания. Мы видим, что внешний вид двигателей внутреннего сгорания на автомобилях или мотоциклах не только в виде зубчатой пластины, но также оснащены принудительным экраном выпускного отверстия воздушного охлаждения. Конструкция зубчатого листа состоит в том, чтобы увеличить зону рассеивания тепла, а вентилятор в выхлопном капюшоне используется для укрепления потока воздуха на поверхности двигателя внутреннего сгорания, так что двигатель может быстро охладить и обеспечить нормальную работу Отказ

WinShare Thermal усилил свои исследования и разработки при применении принудительного воздушного охлаждения в последние годы и реализовал принудительное воздушное охлаждение для рассеивания тепла мощных машин, таких как преобразователи ветровых энергий, фотоэлектрические инверторы и SVG. Использование мощно-силовой лопаты-зубчатого радиатора + вентилятора или мощного лопата-зубчатого радиатора + тепловая труба может значительно улучшить эффективность диссипации тепла.

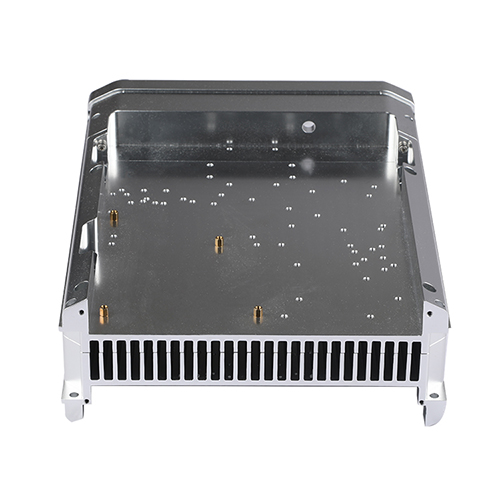

Принудительное воздушное охлаждение радиатора

WinShare Thermal предлагает различные типы конструкций рассеивания тепла воздушных охлаждений на выбор

Воздушное охлаждение + профиль радиатор
Воздушное охлаждение + радиатор сварки трения
Воздушное охлаждение + вставьте радиатор
Воздушно-охлаждение + лопатность радиатора

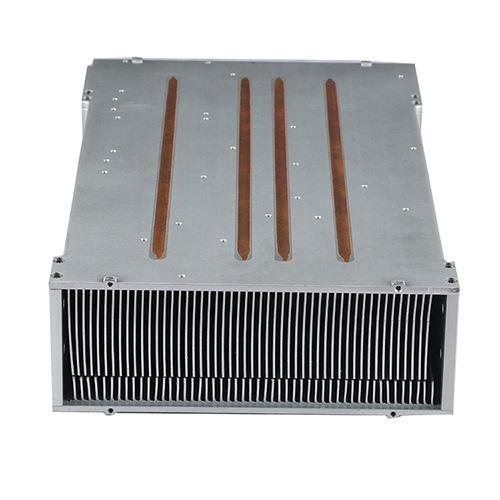

Воздушное охлаждение + радиатор тепловой трубы

Получите вашу стоимость

Фотоэлектрический инвертор принудительный раствор воздушного охлаждения

Требования к входу и спецификации дизайна:

Срок потери	Одиночная потеря (W)	Количество устройств	Общая потеря (W)	модель	Температура окружающей среды (℃)	Температура дизайна диссипации тепла (℃)
IGBT модуль	426W	1	426W	Fs150r12kt3.	60	100
общее			426W		60	100

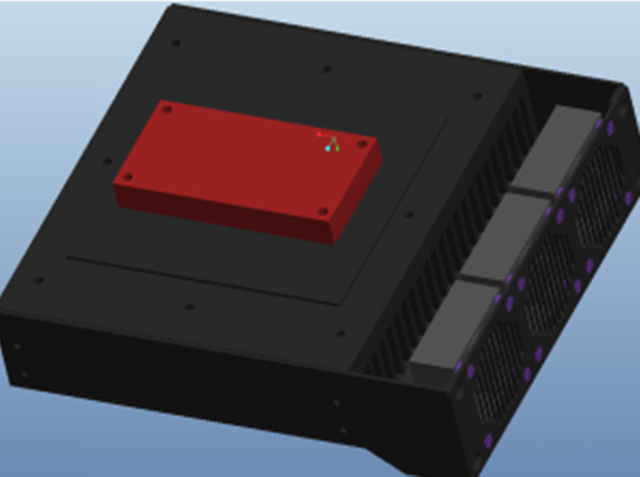

Схематическая схема фотоэлектрической модели моделирования инвертора и параметры дизайна рассеивания тепла:

3PCS 6025 Вентилятор, расстояние от передней панели составляет 5 мм, соответствующая скорость открытия панели составляет 65%, принята алюминиевая тепловая раковина, среда теплопроводности: 7762 смазки 0,1 мм, K = 4W / M * K.

Инструкции и параметры вентилятора:

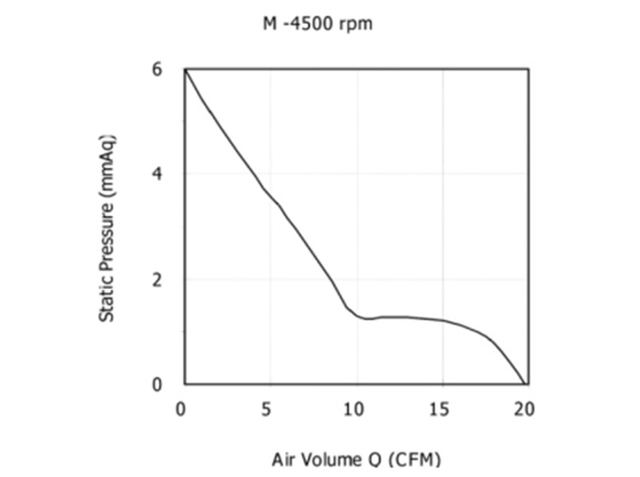

Первоначальный дизайн соответствует вентилятору C6025M12BPLB1W-7
(Параметр: 12 В, 4500RPM, 34.13DBA)

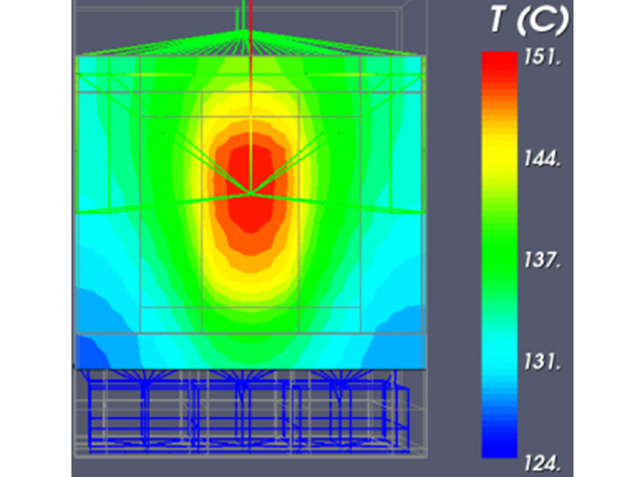

Схематическая схема начального дизайна, соответствующего вентилятору температуру тепловой моделирования

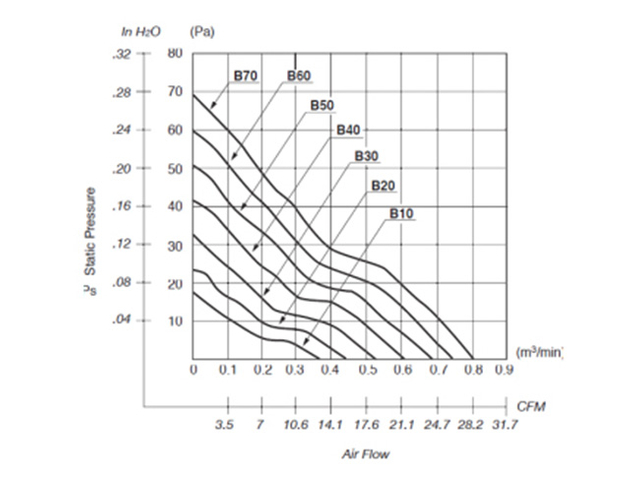

Решение использует вентилятор NMB2410ML-04W-B80

(Параметр: 12 В, 7800RPM, 46DBA)

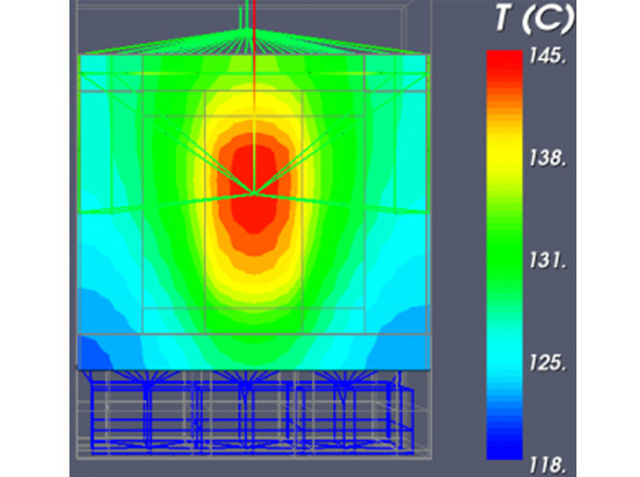

Схема с использованием фаната тепловой моделирования температуры

(Результаты симуляции показывают, что оригинальный дизайн тепловой раковины + C6025 Fan Igbt имеет температуру гостей 151 ° C, раствор соответствует вентилятору NMB6025, а температуру гостей IGBT составляет 145 ° C. Два вентилятора имеют одинаковую скорость, шум , напряжение и продолжительность жизни, поэтому вентилятор NMB является первым выбором.)

Схематическая схема и сводка данных о результатах моделирования воздушной охлаждаемой схемой рассеивания теплового охлаждения фотоэлектрического инвертора:

Резюме данных:
(1) План принимает всеалюминиевую лопатую тепловую раковину + NMB6025ML 7800RPM вентилятор, форма термической раковины остается неизменным, толщина нижней пластины неизменной, толщина шпона составляет 0,8 мм, всего 73фин, Интервал: 2,3 мм, лопата алюминиевая термическая раковина.
(2) Особое внимание: отсутствует разрыв между вентилятором регулировки и передней панелью для предотвращения возврата воздуха. (Если есть 5 мм промежутка в соответствии с исходным дизайном, воздух будет течь обратно, а температура увеличится на 6 ° C.)
(3) Результат моделирования: температура случая IGBT составляет 94,2 ℃, что соответствует требованию клиента 100 ℃.
