Тепловое решение для проекта жидкостного холодного охлаждения 800 Вт Igbt

Просмотры:40     Автор:Pедактор сайта     Время публикации: 2021-06-18      Происхождение:Работает

Проект жидкостного холодного охлаждения 800 Вт IGBT

Заказчику нужен размер 300*250*15 мм жидкая холодная пластина, который имеет три нагревательных модуля, общая мощность 800 Вт,

который обрабатывается процессом сварки трением с перемешиванием или заглубленной медной трубой, а нижняя пластина пластина жидкостного охлаждения

изготовлен из алюминия 6063. Из всей конструкции, из-за небольшой мощности нагрева и расхода 70 л/мин, весь

Модуль дизайна относительно невелик по сложности.


Требования к дизайну:

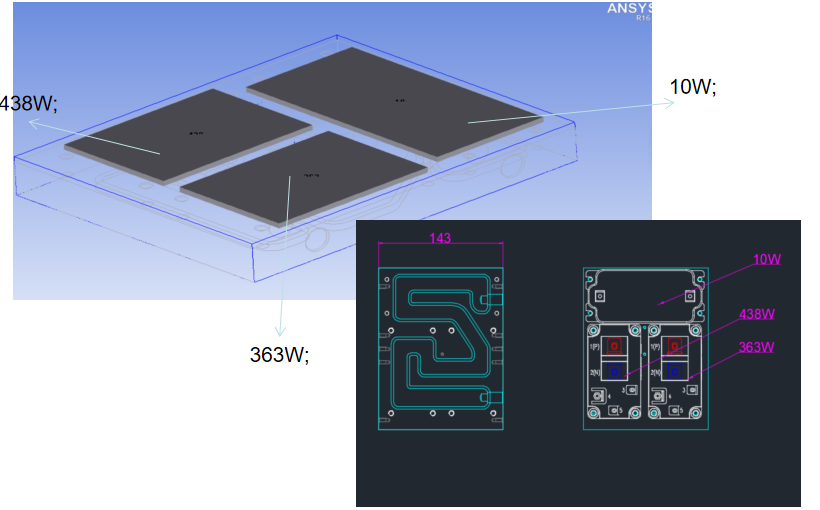

мощность1: 1*10 Вт=10 Вт;

мощность2: 1*438 Вт=438 Вт;

мощность3: 1*363 Вт=363 Вт;

Жидкостная охлаждающая пластина с процессом FSW

Скорость потока на входе 70 л/мин.

Окружающая среда 40 ℃

Максимальная температура на поверхности радиатора составляет 81,5 ℃.

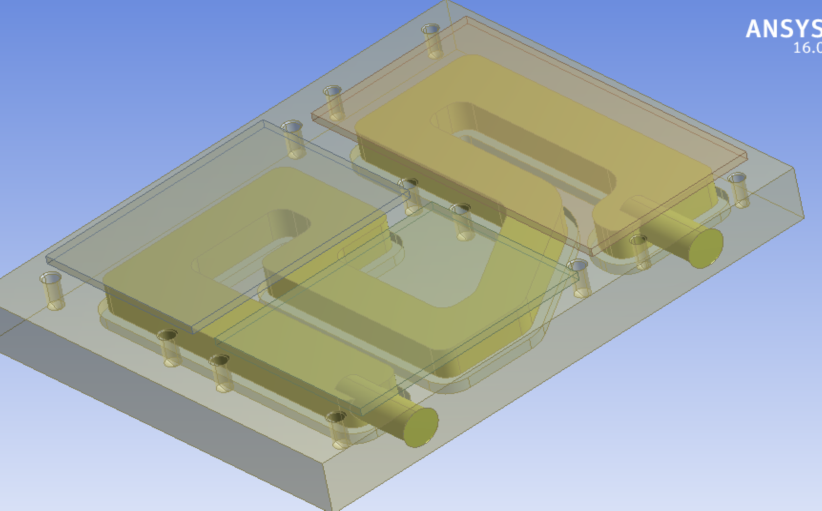

Расчетная модель Ansys16.0

61


Расчетная модель Ansys16.0

62

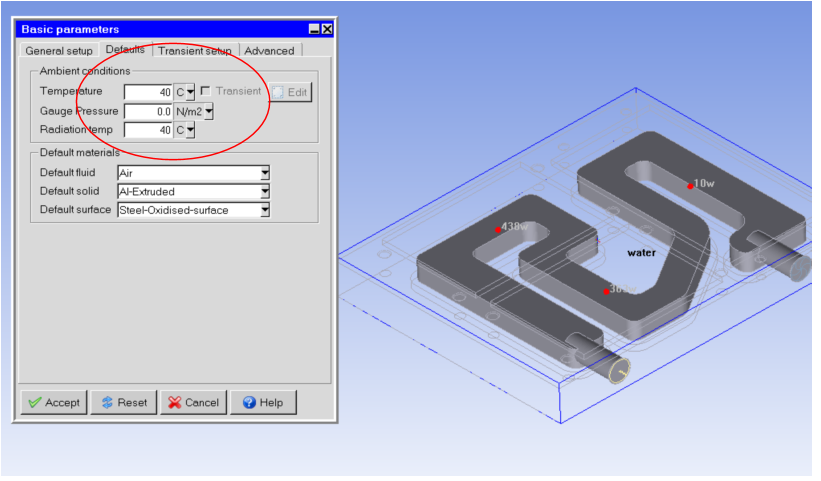

Aнастройка температуры окружающей среды

63

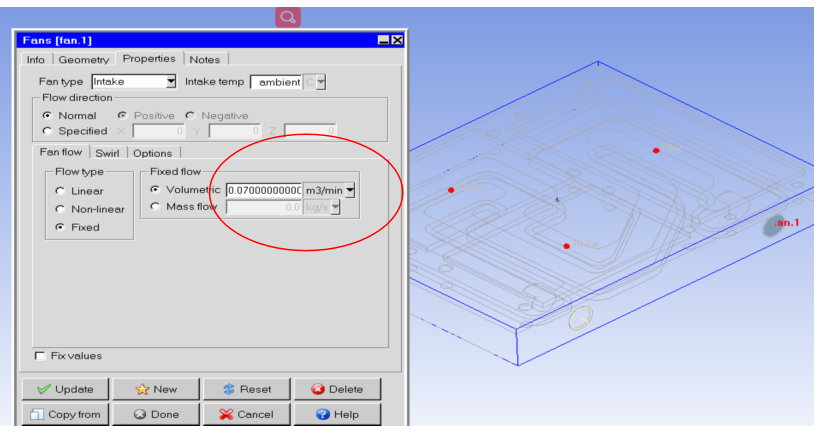

Настройка входного потока

64

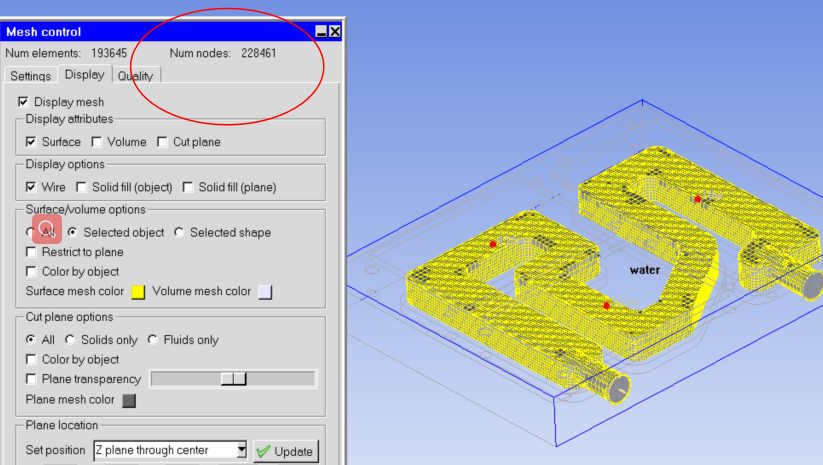

Количество узлов сетки

65

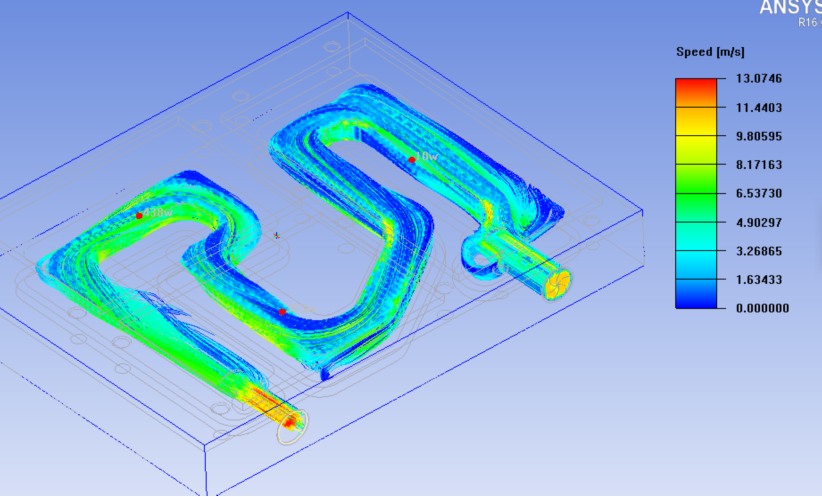

Распределение скорости воды

微信图片_202106181418235

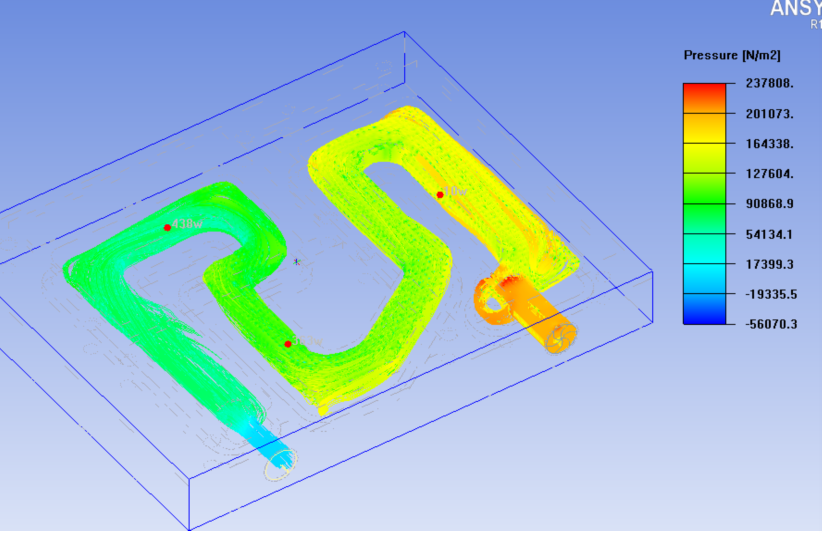

Распределение давления воды

微信图片_202106181418236


Распределение температуры

微信图片_202106181418237


Результаты

Эта модель основана на Anysis16.0, которая отличается от реальной LCP.

Макс. температура вкл. радиатор поверхность 48,2 ℃.


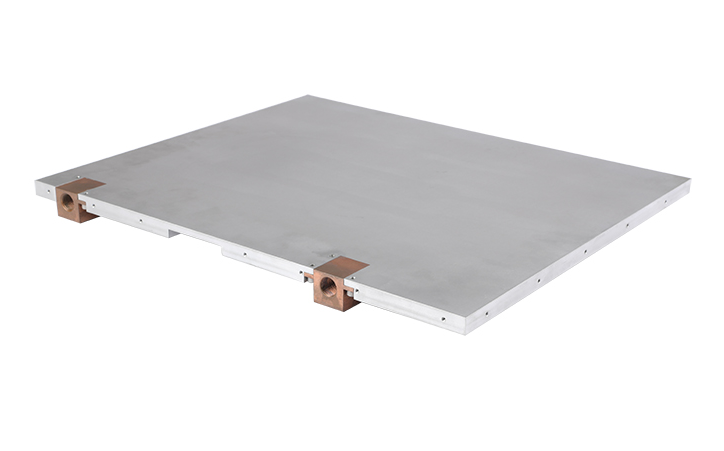

66
