Как работают тепловые трубки?

В современном технологическом мире эффективное управление теплом имеет решающее значение для производительности и долговечности электронных устройств и систем возобновляемых источников энергии. В Уиншер Термал, мы понимаем проблемы, с которыми сталкиваются отрасли в области управления температурным режимом, и стремимся предоставлять инновационные решения. Одним из наиболее эффективных инструментов в нашем арсенале является тепловая трубка — пассивное устройство терморегулирования, которое превосходно передает тепло. В этой статье мы рассмотрим, как работают тепловые трубы, их применение, преимущества и особенности проектирования, чтобы помочь вам понять, как они могут решить ваши проблемы управления температурным режимом.

Что такое тепловая трубка?

Тепловая трубка — это сложное устройство теплопередачи, предназначенное для перемещения тепла из одного места в другое с минимальной разницей температур. Он представляет собой герметичную вакуумную камеру, содержащую рабочую жидкость, которая претерпевает фазовые изменения для переноса тепла. К основным компонентам тепловой трубки относятся:

· Испаритель: Секция, где рабочая жидкость поглощает тепло и испаряется.

· Конденсатор: Область, где пар выделяет тепло и снова конденсируется в жидкость.

· Фитильная структура: Капиллярная структура, облегчающая возврат жидкости из конденсатора обратно в испаритель.

Эта уникальная конструкция позволяет тепловым трубкам достигать высокой теплопроводности, что делает их незаменимыми в различных приложениях.

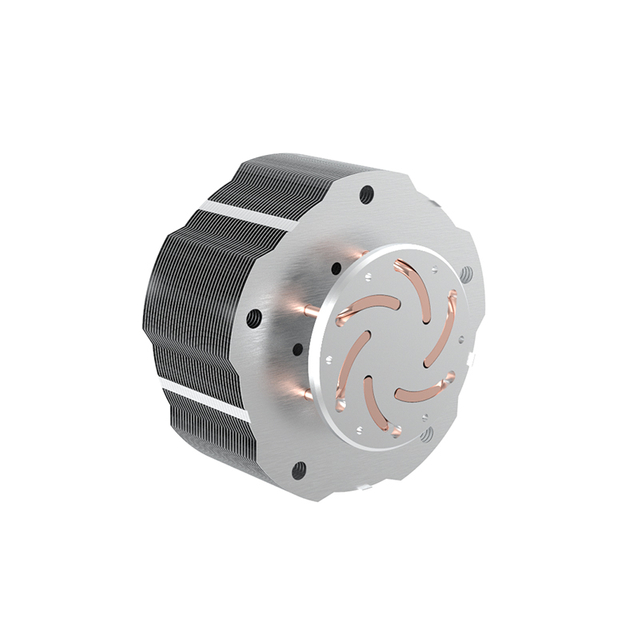

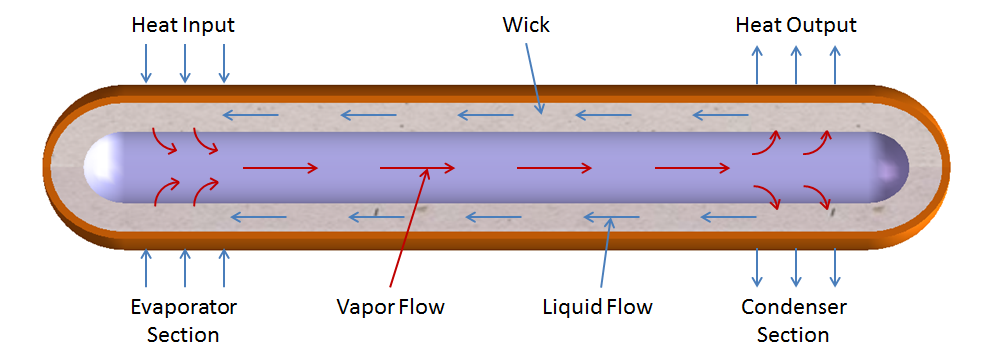

Принцип работы тепловых трубок

Механизм фазового перехода

Эффективность тепловых трубок заключается в их способности использовать фазовые изменения. При подаче тепла к секции испарителя рабочее тело испаряется, поглощая при этом значительное количество энергии (скрытое тепло). Затем этот пар попадает в секцию конденсатора, где высвобождает свою энергию и конденсируется обратно в жидкую форму. Этот непрерывный цикл обеспечивает эффективную передачу тепла на большие расстояния с минимальными потерями температуры.

Капиллярное действие

Капиллярное действие играет жизненно важную роль в обеспечении возврата жидкости в испаритель. Фитильная структура внутри тепловой трубки создает сеть крошечных каналов, которые вытягивают конденсированную жидкость обратно за счет капиллярных сил. Этот механизм имеет решающее значение для поддержания непрерывной работы, особенно в приложениях, где ориентация может меняться.

Типы тепловых трубок

Тепловые трубки выпускаются в различных конфигурациях, адаптированных для конкретных применений:

· Стандартные тепловые трубки: обычно изготавливаются из меди или алюминия и широко используются для охлаждения электроники.

· Тепловые трубки переменной проводимости: они адаптируют свое термическое сопротивление в зависимости от разницы температур, что делает их идеальными для применений с переменными тепловыми нагрузками.

· Петлевые тепловые трубки: Имея более сложную конструкцию, они подходят для приложений с высокой мощностью и могут эффективно работать в условиях микрогравитации.

· Плоские тепловые трубки против паровых камер: Плоские тепловые трубки предназначены для компактных помещений, а испарительные камеры обеспечивают равномерное охлаждение на больших поверхностях.

Показатели производительности

Понимание показателей производительности имеет важное значение при выборе тепловой трубки для вашего приложения:

· Теплопроводность: теплопроводность тепловых трубок в несколько раз выше, чем у традиционных материалов, таких как медь или алюминий.

· Максимальная допустимая мощность (Qmax): На Qmax влияют такие факторы, как диаметр, ориентация и структура фитиля. Выбор правильной конструкции обеспечивает оптимальную производительность.

· Рабочие диапазоны температур: Различные рабочие жидкости имеют разные пределы безопасной эксплуатации; понимание этих ограничений имеет решающее значение для эффективного управления температурным режимом.

Рекомендации по проектированию

При проектировании или выборе тепловой трубки необходимо учитывать несколько факторов:

Варианты структуры фитиля

Структура фитиля существенно влияет на производительность. Опции включают в себя:

· Спеченные фитили: Обеспечивает превосходное капиллярное действие, но может иметь более высокие производственные затраты.

· Экранные фитили: Обеспечивает хорошую производительность при меньших затратах, но может быть менее эффективным при высоких уровнях мощности.

· Рифленые фитили: Идеально подходит для применений с высокой производительностью, но требует точного изготовления.

Эффекты ориентации

Тепловые трубки могут эффективно работать в различных направлениях; однако их производительность может варьироваться в зависимости от гравитационного воздействия. Понимание того, как ориентация влияет на работу, имеет решающее значение для таких приложений, как аэрокосмическая промышленность или портативная электроника.

Совместимость материалов

Выбор совместимых материалов как для оболочки, так и для рабочей жидкости жизненно важен для предотвращения химических реакций, которые могут снизить производительность. В Winshare Thermal мы уделяем приоритетное внимание выбору материалов, чтобы обеспечить надежность и долговечность.

Применение тепловых трубок

Тепловые трубки находят широкое применение во многих отраслях:

· Охлаждение электроники: В современной электронике, такой как процессоры и графические процессоры, тепловые трубки необходимы для эффективного рассеивания избыточного тепла. Их компактный дизайн позволяет им легко вписываться в ограниченное пространство, сохраняя при этом высокие тепловые характеристики.

· Системы возобновляемой энергии: Тепловые трубы играют решающую роль в солнечных тепловых коллекторах и системах хранения энергии, эффективно передавая тепло от солнечных коллекторов к накопителям или системам преобразования.

· Аэрокосмические приложения: В аэрокосмической технике, где традиционные методы охлаждения могут не работать из-за условий невесомости, петлевые тепловые трубки обеспечивают эффективное управление температурой спутников и компонентов космического корабля.

Преимущества технологии тепловых трубок

Тепловые трубки имеют множество преимуществ:

· Высокая эффективность: Они обеспечивают превосходную теплопроводность по сравнению с традиционными решениями для охлаждения.

· Легкий дизайн: Их компактность делает их идеальными для применений, где пространство и вес являются критическими факторами.

· Надежность: Не имея движущихся частей, тепловые трубки требуют минимального обслуживания и имеют длительный срок службы.

Проблемы и ограничения

Несмотря на свои преимущества, существуют проблемы, связанные с технологией тепловых трубок:

· Ограничения рабочей температуры: Каждая рабочая жидкость имеет определенные температурные пределы; превышение этих значений может привести к неудаче.

· Сложности проектирования: Для нестандартных применений могут потребоваться сложные конструкции, которые увеличивают сложность и стоимость производства.

Заключение
