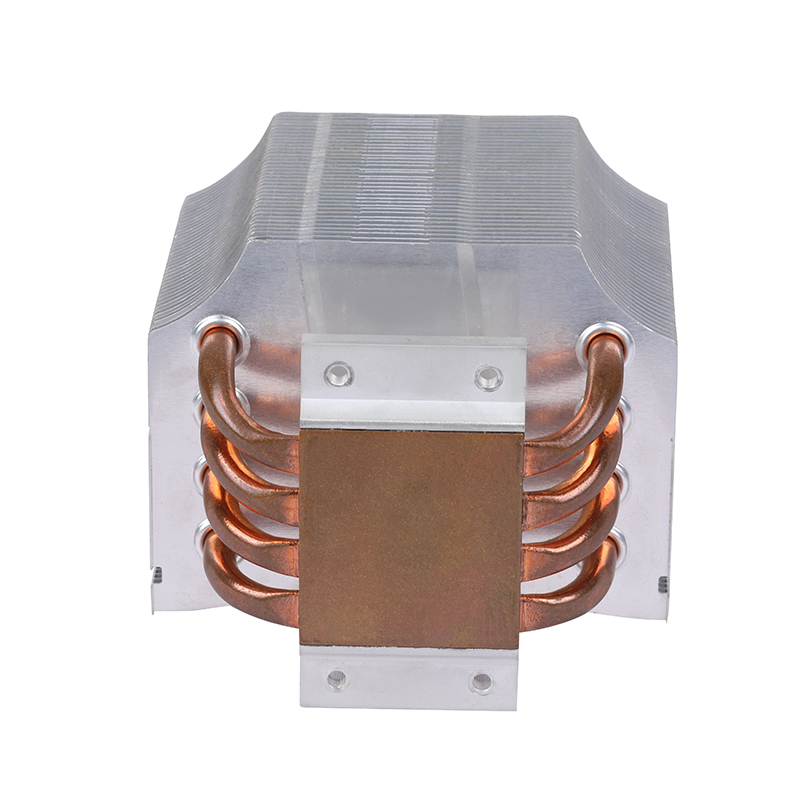

Радиатор с тепловой трубой состоит из уплотнительной трубки, всасывающего сердечника и парового канала.Всасывающая сердцевина окружена стенкой герметичной трубки и пропитана насыщенной летучей жидкостью.Жидкостью может быть дистиллированная вода, аммиак, метанол или ацетон.Теплоотвод с тепловыми трубками, заполненный такими жидкостями, как аммиак, метанол и ацетон, по-прежнему обладает хорошей способностью рассеивать тепло при низких температурах.Когда теплоотвод с тепловой трубкой работает, его испарительная секция поглощает тепло, выделяемое источником тепла (силовым полупроводниковым устройством и т. д.), в результате чего жидкость в фитиле превращается в пар.Нагретый пар перемещается из испарительной секции радиатора с тепловой трубой в секцию охлаждения, где он конденсируется в жидкость.Затем сконденсированная жидкость возвращается в секцию испарения за счет капиллярного действия всасывающего сердечника на стенку, чтобы повторить описанный выше цикл непрерывного отвода тепла.
По сравнению с другими традиционными режимами отвода тепла, радиатор с тепловыми трубками имеет следующие преимущества:
● Радиатор с тепловыми трубками имеет высокую скорость теплового отклика. Его теплопередающая способность более чем в 1000 раз выше, чем у медных труб того же размера и веса;
● Радиатор с тепловыми трубками Малый размер и легкий вес;
● Высокая эффективность рассеивания тепла может упростить конструкцию рассеивания тепла электронного оборудования, например, регулируемое воздушное охлаждение для самоохлаждения;
● Радиатор с тепловыми трубками не требует внешнего источника питания, работает без специального обслуживания;
● Имеет хороший изотермический, тепловой баланс, секция испарения и секция охлаждения градиента температуры довольно мала, можно приблизительно рассматривать как 0;
● Радиатор с тепловыми трубками безопасна и надежна в эксплуатации, не загрязняет окружающую среду.
