Электроника сегодня меньше, быстрее и мощнее, чем когда -либо прежде. Этот невероятный прогресс, однако, имеет серьезную проблему: управление теплом, которое они генерируют. Чрезмерная жара может ухудшить производительность, сократить срок службы и даже привести к катастрофической сбое для чувствительных компонентов, таких как процессоры, графические процессоры и транзисторы питания. Вот где радиаторы становятся незаменимыми. В то время как простой блок металла может переносить некоторое тепло, подавляющее большинство радиаторов имеют массив тонких выступов, известных как плавники '. ' Без этих плавников радиатор был бы гораздо менее эффективным, что привело к перегреву и нестабильности в электронных устройствах.
В этой статье будут изучаться фундаментальные принципы, лежащие в основе плавников радиатора, объясняя, почему они имеют решающее значение для эффективного теплового управления. Мы углубимся в то, как они улучшают теплопередачу, изучим различные конструкции плавников и обсудим факторы, влияющие на их эффективность.
Как размеры плавников влияют на производительность радиатора?
Есть ли какие -либо недостатки, чтобы иметь плавники на радиаторе?

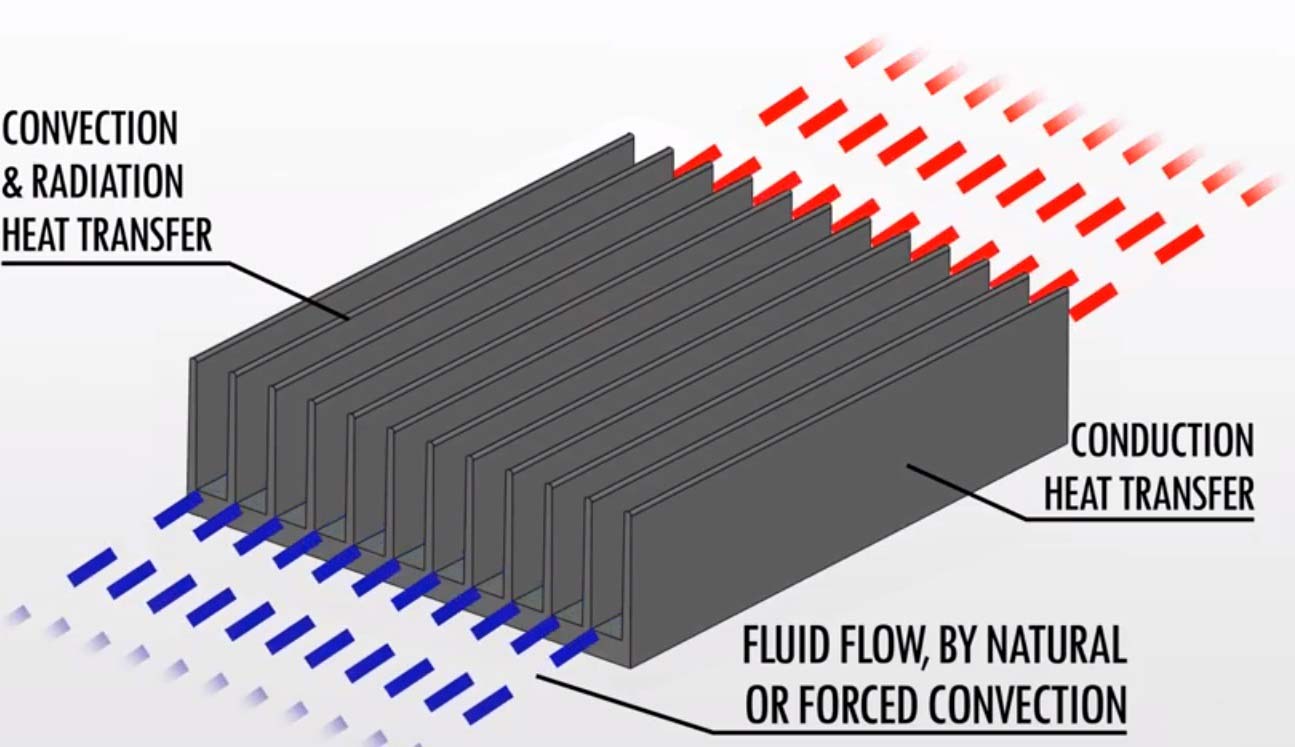

Основная цель плавников радиатора состоит в том, чтобы значительно увеличить площадь поверхности радиатора , которая подвергается воздействию охлаждающей среды, обычно воздуха. Эта расширенная площадь поверхности имеет решающее значение для повышения скорости, с которой тепло можно перенести из радиатора в окружающую среду. Без плавников радиатор был бы чуть больше, чем плоская металлическая пластина, что строго ограничивает его способность эффективно рассеивать тепло.
Тепло переносится из горячего электронного компонента в основание радиатора посредством проводимости. Как только тепло достигнет материала радиатора, его нужно рассеять в окружающий воздух. Это в первую очередь достигается за счет конвекции, где тепло увлекается движением молекул воздуха. Большая площадь поверхности позволяет больше молекул воздуха вступать в контакт с нагретым металлом, поглощая тепловую энергию и перемещать ее.
Файфы увеличивают теплопередачу, максимизируя площадь контакта между радиатором и охлаждающей жидкостью (воздух), тем самым ускоряя процесс конвекции. Конвекция - это перенос тепла путем движения жидкостей, а ее эффективность прямо пропорциональна площади поверхности, доступной для теплообмена и разности температур между поверхностью и жидкостью.
Вот как плавники улучшают конвекцию:
Повышенная площадь поверхности для конвективной теплопередачи: наиболее прямым эффектом плавников является огромное увеличение общей площади поверхности радиатора. Представьте себе плоскую тарелку по сравнению с оребренной радиатором того же базового следа. Файфы предоставляют многочисленные дополнительные поверхности для воздуха, чтобы протекать, резко умножая область, где тепло можно перенести из твердого металла в движущийся воздух.
Облегчение воздушного потока: хотя просто увеличение площади поверхности является ключевым, дизайн плавников также диктует, как воздух течет вокруг них. В естественной конвекции (пассивное охлаждение) плавники создают каналы, которые поощряют более теплый, менее плотный воздух для подъема, рисование в более прохладном, более плотном воздухе, чтобы заменить его, создавая непрерывный естественный воздушный поток. В принудительной конвекции (с вентилятором) плавники направляют воздушный поток, гарантируя, что большой объем воздуха эффективно проходит по нагретым поверхностям.
Разрушение граничных слоев: когда воздух течет по поверхности, тонкий слой застойного или медленно движущегося воздуха, известного как пограничный слой, образуется непосредственно рядом с поверхностью. Этот пограничный слой действует как изолятор, препятствуя теплопередаче. Хорошо разработанные плавники, особенно те, с сложными или прерванными геометриями, могут нарушить этот пограничный слой, способствуя турбулентности. Турбулентный поток непрерывно привносит более холодный воздух в прямой контакт с поверхностью плавника, значительно повышая коэффициент теплопередачи.
Граативные раковины используют различные типы плавников, каждый из которых оптимизирован для различных условий воздушного потока, производственных процессов и требований к тепловым характеристикам. Выбор геометрии FIN имеет решающее значение для достижения эффективного рассеяния тепла для данного применения.
Общие типы плавников включают:
Пластины плавников (экструдированные плавники):
Описание: Прямые, параллельные плавники, простирающиеся от базы. Наиболее распространенный тип из -за простого производства.
Функция: Отлично подходит для принудительной конвекции, где воздушный поток направлен параллельно плавникам. Обеспечивает хорошую площадь поверхности для своего метода производства.
Приложения: Общая электроника, CPU Coolers с прямым воздушным потоком вентилятора.

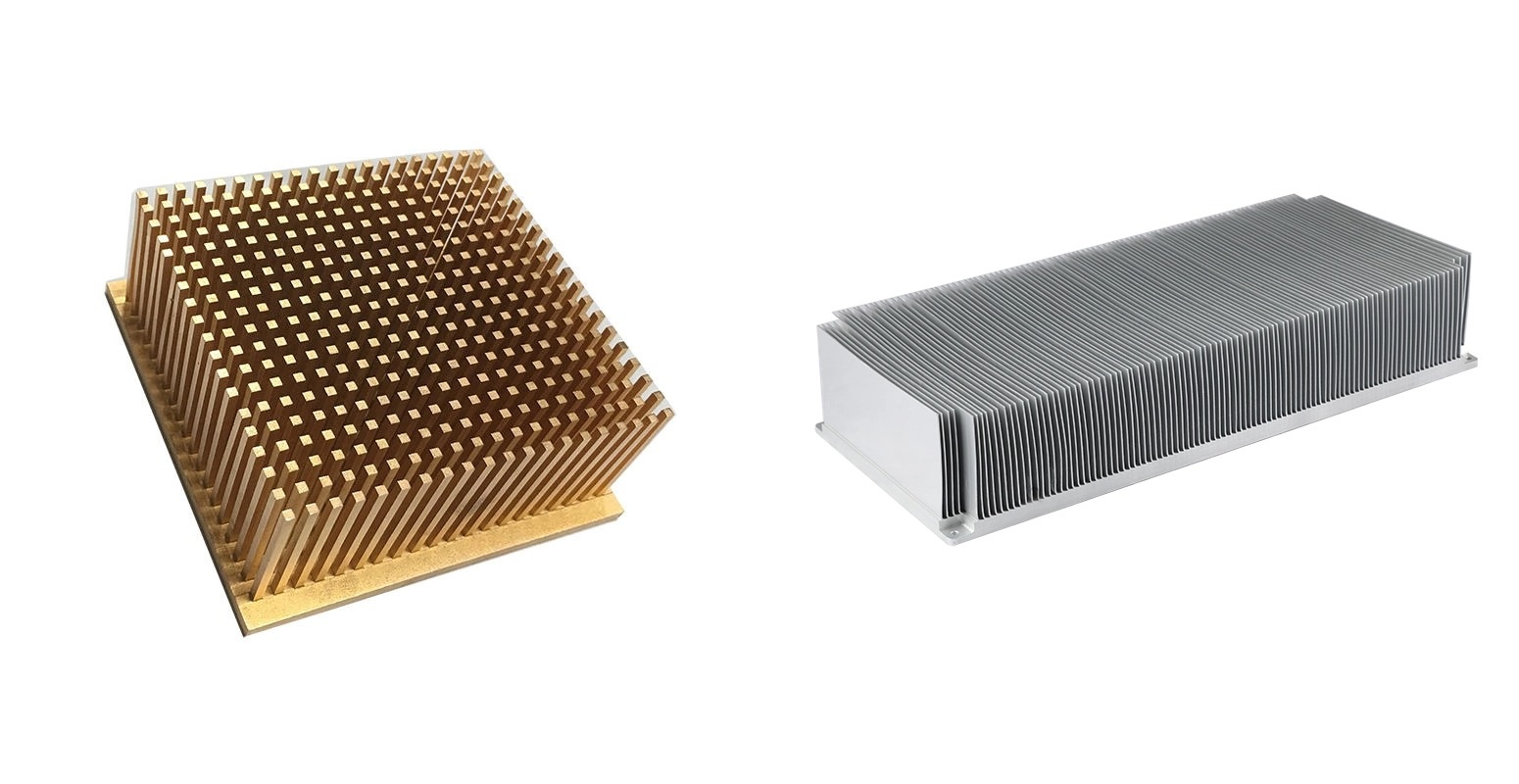

PIN FINS:
Описание: Массив отдельных контактов (цилиндрические, квадратные, эллиптические), простирающиеся от основания.
Функция: предлагает всенаправленные возможности воздушного потока, что делает их подходящими, когда направление воздушного потока не является четко определенным или турбулентным. Обеспечивает большую площадь поверхности в компактном следе.
Приложения: компактные устройства, встроенные системы, конкретные модули питания.
Лыжные плавники:
Описание: Очень тонкие плавники высокой плотности, созданные путем нарезки и изгиба от твердого блока металла.
Функция: достигает чрезвычайно высокой плотности плавников и больших площадей поверхности, что приводит к превосходным тепловым характеристикам по сравнению с экструдированными плавниками того же материала.
Приложения: мощные процессоры/графические процессоры, IGBT, компактные, высокопроизводительные вычисления.
Складываемые/связанные плавники:
Описание: Отдельные плавники (часто штампованные из тонкого листового металла) связаны или сложены на плиту.
Функция: позволяет очень высокие и тонкие плавники, максимизируя площадь поверхности для данного основания. Может комбинировать различные материалы (например, медная основа с алюминиевыми плавниками).
Применение: мощные серверы, телекоммуникационное оборудование, крупные промышленные применения, требующие значительного рассеяния.
Шофы/смещенные плавники (гофрированные плавники):
Описание: пластины с перерывами, волнистыми или жалющимися секциями.
Функция: намеренно нарушает пограничные слои и вызывает турбулентность в воздушном потоке, значительно повышая коэффициент теплопередачи.
Приложения: Компактные теплообменники, системы принудительной конвекции, где максимизация теплопередачи имеет первостепенное значение.
Размеры плавников радиатора, включая высоту, толщину и расстояние, критически влияют на тепловые характеристики, влияя на площадь поверхности, сопротивление воздушного потока и тепловую эффективность. Оптимизация этих параметров является сложным балансным актом, адаптированным к конкретным требованиям к охлаждению.
Высота плавника: более высокие плавники обеспечивают больше площади поверхности для теплопередачи. Тем не менее, чрезмерно высокие плавники могут стать менее эффективными на своих кончиках из -за термического сопротивления в материале плавника, так как тепло должно проходить на более длительное расстояние. Они также могут увеличить общий объем радиатора и падение давления.
Толщина плавника: более толстые плавники обычно проводят тепло лучше от основания до кончика плавника, повышая эффективность плавников. Тем не менее, более толстые плавники уменьшают количество плавников, которые могут поместиться в данном пространстве, тем самым уменьшая общую площадь поверхности и потенциально увеличивая вес. Необходим баланс для обеспечения достаточного проводящего пути при максимизации площади поверхности.
Расстояние между плавниками (высота): расстояние между соседними плавниками имеет решающее значение для воздушного потока.
В естественной конвекции: более широкое расстояние, как правило, лучше, так как это позволяет легче циркуляции с естественным воздухом. Слишком плотное расстояние может создать 'воздушные карманы ', где горячий воздух попадается в ловушку.
В принудительной конвекции: более плотное расстояние может обеспечить больше площади поверхности, но если он слишком плотный, он может создать чрезмерное падение давления, уменьшая общий воздушный поток от вентилятора и потенциально привести к менее эффективному охлаждению или требующему более мощному, более шумному вентилятору.
Материал FIN: в то время как плавники в основном облегчают конвекцию, их материал (например, алюминий или медь) диктует, как эффективно тепло проводится от основания до всей поверхности плавника. Материалы с более высокой теплопроводностью обеспечивают более равномерное распределение температуры по всему плавнику, что делает всю поверхность плавника эффективной.
Хотя это необходимо для эффективного рассеяния тепла, наличие плавников на радиаторе может ввести определенные недостатки, в первую очередь связан с импедансом воздушного потока, сложностью производства и потенциалом для накопления пыли. Эти факторы должны быть тщательно рассмотрены на этапе проектирования.
Сопротивление воздушного потока (падение давления): сложные пути, созданные плавниками, особенно плотно упакованные, создают сопротивление воздушному потоку. Этот падение давления »может уменьшить объем воздуха, который вентилятор может протолкнуть через радиатор, потенциально отрицая некоторые выгоды от повышенной площади поверхности. Высокое падение давления может потребовать более мощных (и громких) поклонников.
Сложность и стоимость производства: производство радиаторов со сложными геометриями FIN (например, лыжа, сложенные или штифты) может быть более сложным и дорогостоящим, чем простые экструдированные пластины. Эта добавленная сложность влияет на общую стоимость производства и время заказа.
Накопление пыли: узкие каналы и сложные структуры между плавниками могут действовать как ловушки для пыли и мусора с течением времени. Накопление пыли уменьшает воздушный поток и действует как изоляционный слой, сильно разрушая производительность охлаждения. Может потребоваться регулярная очистка, что может быть неудобно.
Вес и объем: в то время как плавники увеличивают площадь поверхности, они также добавляют к общему весу и объему радиатора, что может быть проблемой для компактных или чувствительных к весу применений.
Структурная хрупкость: очень тонкие или высокие плавники, хотя и термически эффективные, иногда могут быть деликатными и подверженными изгибам или повреждению во время обработки или установки.
Материал, используемый для плавников радиатора, является критически важным, поскольку он диктует эффективность теплопроводности от основания радиатора через плавники до их кончиков, тем самым влияя на общую эффективность рассеивания тепла. Высокая теплопроводность имеет первостепенное значение, чтобы гарантировать, что весь плавник эффективно участвует в теплопередаче.
Теплопроводность: основным свойством беспокойства является теплопроводность (K). Материал с высокой теплопроводностью гарантирует, что тепло, поглощаемое основом радиатора, быстро проводятся по длине и ширине плавников. Если материал обладает плохой проводимостью, тепло не будет эффективно распространяться на кончики плавников, что делает эти секции менее эффективными при рассеивании тепла и приводят к явлению, известному как деградация эффективности FIN. »
Общие материалы:
Алюминий: наиболее распространенный из -за его превосходного баланса теплопроводности (около 205 Вт/м · К), легкого веса, низкой стоимости и простоты производства (особенно экструзии). Он широко используется для радиаторов общего назначения.
Медь: предлагает превосходную теплопроводность (около 386 Вт/м · К) по сравнению с алюминием. Это делает медь идеальным для высокопроизводительных применений, где максимизация теплопередачи от очень концентрированного источника тепла имеет решающее значение, даже с меньшим следствием. Тем не менее, медь тяжелее и дороже, чем алюминий.
Другие соображения: помимо теплопроводности, такие факторы, как плотность, удельная теплоемкость, коррозионная стойкость и производительность, также играют роль в выборе материала. Например, в некоторых нишевых приложениях можно выбрать материалы с более высокой излучательной способностью для усиления радиационной теплопередачи, хотя конвекция остается доминирующим режимом для окрашенных радиаторов.
Наличие плавников на радиаторе - это не просто эстетика дизайна, но и основной инженерный принцип для эффективного теплового управления. Граативные раковины имеют плавники, главным образом, для экспоненциального увеличения площади поверхности, доступной для конвективной теплопередачи, тем самым максимизируя скорость, с которой тепло может быть рассеивается из электронных компонентов в окружающую среду. Это позволяет чувствительной электронике работать в пределах безопасных диапазонов температуры, обеспечивая их долговечность и оптимальную производительность.
В то время как дизайн FIN включает в себя тщательные соображения импеданса воздушного потока, сложности производства и свойств материала, постоянные инновации в геометрии FIN и методах производства радиатора подчеркивают их незаменимую роль. Поскольку электроника продолжает раздвигать границы в мощности и миниатюризации, оптимизированные ореовые радиаторы останутся краеугольным камнем надежных тепловых растворов.
