Инверторный радиатор является жизненно важным компонентом, который рассеивает тепло, генерируемое инверторами во время работы. Передавая тепло, он предотвращает перегрев, обеспечивая эффективные и надежные результаты, особенно в мощных приложениях, таких как солнечные системы и промышленные диски.
Представьте, что вы устанавливаете систему солнечной энергии для вашего дома, только чтобы столкнуться с частыми отключениями, потому что перегревает инвертор. Этот расстраивающий сценарий может привести к дорогостоящим ремонтам и простоям. Хорошо разработанный инверторный радиатор предотвращает такие проблемы, поддерживая вашу систему плавно и эффективно.
Какие факторы влияют на производительность радиатора инвертора?
Как выбрать правильный радиатор инвертора для вашего применения?
Инверторы необходимы для преобразования DC в электричество переменного тока, но они генерируют значительное тепло, которое может нанести вред производительности. Понимание того, почему радиаторы имеют решающее значение, помогает вам оценить их роль в обеспечении надежности и долговечности системы.
Реалеры инвертора имеют важное значение, поскольку они предотвращают перегрев путем рассеивания тепла, генерируемого во время работы, обеспечивая эффективные функции инвертора и продлевает его срок службы в требовательных приложениях.
Перегрев может серьезно повлиять на производительность инвертора, что приведет к снижению эффективности и потенциальному разрушению компонентов. Например, в системе солнечной энергии, перегретый инвертор может отключиться, нарушая блок питания вашего дома. В промышленных условиях перегрев может вызвать простоя машин, что приведет к значительным финансовым потерям. Граативные раковины снижают эти риски, сохраняя оптимальные рабочие температуры, защищая чувствительные компоненты, такие как IGBT (биполярные транзисторы затвора). С теоретической точки зрения чрезмерное тепло увеличивает электрическую стойкость, снижая эффективность. Практически это может привести к сбоям системы, подчеркнув необходимость эффективного теплового управления.
Тепло влияет на полупроводниковые устройства, увеличивая сопротивление и потерю мощности, что снижает производительность инвертора. Например, в инверторах электромобилей перегрев может уменьшить выходные мощности, влияя на диапазон транспортных средств. Долгосрочное воздействие высоких температур также может сократить срок службы компонентов, что требует частых замены. Граативные раковины обеспечивают стабильную производительность, сохраняя температуру в безопасных пределах. Хорошо разработанный радиатор может продлить эксплуатационный срок службы инвертора, предлагая экономию средств и надежность. Компромисс-это обеспечение правильного размера, чтобы сбалансировать эффективность охлаждения с ограничениями пространства.
Таблица сравнения воздействия
Реалеры спроектированы для управления теплом, производимым инверторами, но как они это достигают? Давайте рассмотрим механизмы их работы, чтобы понять их эффективность.
Наносители инвертора работают, проводя тепло от инвертора до радиатора, где он рассеивается в окружающий воздух посредством конвекции и излучения, сохраняя безопасные рабочие температуры.
Граативные раковины работают через три основных механизмах: проводимость, конвекция и радиация. Проводимость передает тепло от компонентов инвертора в основание радиатора. Затем конвекция рассеивает это тепло в окружающий воздух, который часто помогает плавники, которые увеличивают площадь поверхности. Излучение, хотя и менее значимое в типичных средах, излучает тепло от поверхности радиатора. Например, в солнечном инверторе тепло от IGBT проводится в алюминиевый радиатор, а затем рассеивается через воздушный поток. В специализированных случаях, таких как эвакуированные камеры, радиация играет большую роль, как видно из исследований трехфазных инверторов ШИМ (ScienceDirect). Конструкция должна сбалансировать эти механизмы для оптимального охлаждения.

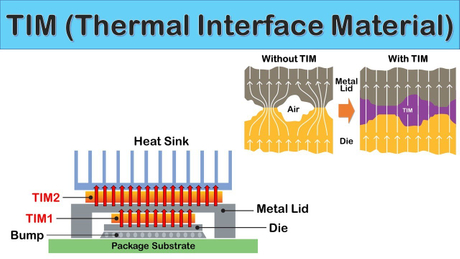

Эффективная конструкция радиатора включает в себя такие функции, как плавники, чтобы максимизировать площадь поверхности и материалы с высокой теплопроводности, такими как алюминий или медь. Например, ореовый радиатор в домашнем инверторе обеспечивает эффективную конвекцию, позволяя воздуху течь через плавники. Выбор тепловых интерфейсных материалов (TIMS), таких как тепловая паста, усиливает теплообмен между инвертором и радиатором. Практически эти функции должны быть адаптированы к выходной мощности и среде инвертора. Компромисс заключается в том, что сложные проекты могут увеличить затраты, но они обеспечивают надежность в мощных приложениях, таких как промышленные моторные диски.
Таблица механизмов теплопередачи

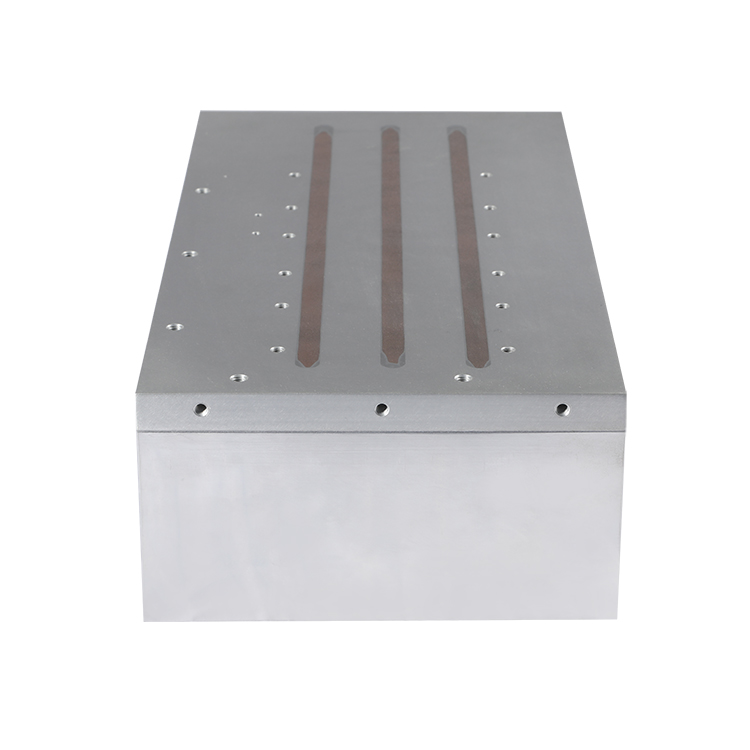

Инверторные радиаторы бывают разных конструкций, каждый из которых подходит для конкретных применений. Знание этих типов помогает вам выбрать лучшее решение для ваших потребностей.
Обычные типы радиаторов инвертора включают в себя оребренные, экструдированные, жидкие охлаждения и связанные плавники, каждый из которых предназначен для определенных уровней мощности и применения.
Пятнистые радиаторы оснащены выступающими плавниками, чтобы увеличить площадь поверхности, усиливая рассеивание тепла за счет конвекции. Они идеально подходят для применений с низким и средним питанием, таких как компьютерные источники питания или небольшие инверторы. Например, оребененный радиатор может охладить инвертор 500 Вт в домашней солнечной системе. Теоретически, повышенная площадь поверхности повышает конвективную эффективность, но их небольшой размер ограничивает их использование в мощных сценариях. Практически, они являются экономически эффективными и простыми в установке, хотя они требуют адекватного воздушного потока для оптимально.
Экструдированные радиаторы изготавливаются путем толкания металла, обычно алюминия, через матрицу, чтобы создать настраиваемые фигуры, такие как профили U или L. Они соответствуют средним и высоким мощным приложениям, таким как системы управления двигателем. Например, экструдированный радиатор может быть использован в промышленном инверторе 2 кВт. Их дизайн обеспечивает гибкость в форме и размере, балансируя стоимость и производительность. Компромисс заключается в том, что сложные формы могут увеличить производственные затраты, но они предлагают надежное охлаждение для различных приложений.

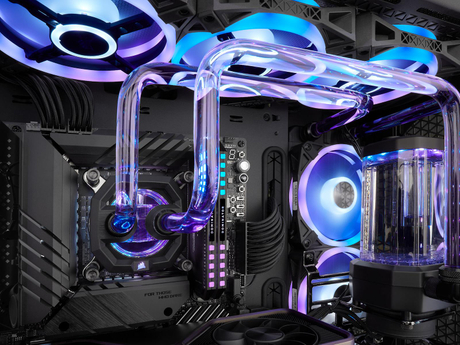

Жидкие охлаждающие радиаторы используют охлаждающую жидкость для поглощения и переноса тепла, что делает их идеальными для мощных применений, таких как инверторы электромобилей. Например, холодная тарелка может охладить инвертор 10 кВт в промышленном движении. Они предлагают превосходные тепловые характеристики, но являются более сложными и дорогостоящими. Теоретическим преимуществом является их способность обрабатывать высокие тепловые нагрузки, в то время как практически они требуют технического обслуживания для предотвращения утечек. Их настройка делает их подходящими для требовательных сред.
Связанные плавники имеют плавники, прикрепленные к опорной плите, предлагая превосходные тепловые характеристики для мощных применений, таких как большие инверторы питания. Например, они могут использоваться в солнечном инверторе 5 кВт. Их настраиваемая конструкция обеспечивает эффективное рассеяние тепла, но они тяжелее и дороже. Компромисс-это более высокая стоимость для превосходной производительности, что делает их идеальными для критических систем, где надежность имеет первостепенное значение.
Таблица сравнения радиатора
Производительность инверторного радиатора зависит от нескольких факторов. Понимание их гарантирует, что вы выбираете или разрабатываете эффективное охлаждающее решение.
Ключевые факторы, влияющие на производительность радиатора инвертора, включают материал, размер, форму, конструкцию FIN, воздушный поток и тепловые материалы.
Материал радиатора значительно влияет на его производительность. Алюминий легкий с хорошей теплопроводностью (205 Вт/мк), что делает его подходящим для большинства инверторов, таких как в домашних солнечных системах. Медь с более высокой проводимостью (385 Вт/мк) используется в высокопроизводительных приложениях, таких как инверторы электромобилей. Тем не менее, медь тяжелее и дороже. Теоретически более высокая проводимость улучшает теплопередачу, но практически, стоимость и вес должны быть сбалансированы. Таблица, сравнивающая эти материалы, подчеркивает их компромиссы.
Таблица сравнения материалов
Большие радиаторы обеспечивают лучшее охлаждение, предлагая больше площади поверхности, но они могут не вписаться в компактные системы. Например, большой радиатор может эффективно охладить инвертор 3 кВт, но быть непрактичным для портативного устройства. Форма, такая как прямые или штанги, влияет на воздушный поток и эффективность. Пятниковые плавники позволяют многонациональному воздушному потоку, идеально подходит для ограниченных пространств, в то время как прямые плавники подходят для открытых сред. Компромисс-это баланс охлаждающей способности с ограничениями пространства.
Воздушный поток, будь то натуральный или принужденный (используя вентиляторы), имеет решающее значение для конвекции. Например, радиатор, охлаждаемый вентилятором, в промышленном инверторе повышает производительность в высокотемпературных условиях. Ограниченный воздушный поток, как и в закрытых системах, требует более эффективных конструкций. Практически, обеспечение надлежащей вентиляции или добавления вентиляторов может значительно улучшить охлаждение, но это увеличивает сложность и энергопотребление. Тестирование воздушного потока с помощью таких инструментов, как анемометры, может оптимизировать производительность.
Выбор правильного радиатора требует тщательного рассмотрения спецификаций вашего инвертора и условий эксплуатации. Вот как сделать осознанный выбор.
Чтобы выбрать правый радиатор инвертора, рассмотрите рейтинг мощности инвертора, температуру окружающей среды, тип корпуса, пространственные ограничения и бюджет. Рассчитайте требуемое тепловое сопротивление и выберите радиатор, который соответствует или превышает его.
Начните с расчета тепла, генерируемого инвертором. Для инвертора 1000 Вт с эффективностью 90% рассеивание тепла составляет 100 Вт (10% от входной мощности). Это определяет требуемую пропускную способность радиатора. Например, солнечный инвертор с высокой выходной мощностью нуждается в надежной радиаторе для обработки непрерывной работы. Теоретически, точные расчеты рассеяния мощности гарантируют, что радиатор соответствующим образом размером, предотвращая недостаточную или переоценку.
Используйте формулу r_th = (T_J - T_A) / P_D, где T_J - максимальная температура соединения (например, 125 ° C для IGBT), T_A - температура окружающей среды (например, 40 ° C), а P_D - рассеяние мощности (например, 100 Вт). Для этого примера r_th = (125 - 40) / 100 = 0,85 ° C / Вт. Выберите радиатор с термическим сопротивлением при или ниже этого значения. Это гарантирует, что инвертор остается в пределах безопасной температуры, как видно в промышленных применениях.
Выберите радиатор на основе спецификаций производителя, учитывая материал, размер и тип. Например, наносимый раковинный раковин с священным плавником может соответствовать мощному инвертору, в то время как ореовый радиатор работает для меньшей системы. Проверьте таблицы данных на наличие значений теплового сопротивления и обеспечить совместимость с пространственными и бюджетными ограничениями. Практическое тестирование, как и тепловая визуализация, может проверить производительность в реальных условиях.
Таблица критериев отбора
Желатели инвертора имеют решающее значение для предотвращения перегрева, обеспечивая эффективную и надежную работу инверторов в таких приложениях, как солнечные системы, электромобили и промышленные диски. Они работают путем переноса тепла за счет проводимости, конвекции и радиации, с такими конструкциями, как оребренные, экструдированные, жидкое охлаждение и растущие раковины с связанными плавниками, удовлетворяющие различные потребности. Такие факторы, как материал, размер, форма и воздушный поток, значительно влияют на производительность, и выбор правого радиатора включает в себя расчет диссипации мощности и тепловое сопротивление при рассмотрении практических ограничений. Понимая эти аспекты, вы можете обеспечить оптимальное тепловое управление для вашего инвертора.
В Winshare Thermal мы специализируемся на высококачественных радиаторах и решениях для теплового управления, адаптированными к вашим потребностям. Наши инновационные проекты, поддержанные передовыми исследованиями и разработками и собственным производством, обеспечивают надежную производительность для ваших приложений инверторов. Посетите наш веб -сайт, чтобы исследовать наши предложения и найти идеальное решение для охлаждения.
