Каковы методы охлаждения модуля IGBT?

Просмотры:5     Автор:Pедактор сайта     Время публикации: 2023-08-22      Происхождение:Работает


Когда мощность модуля IGBT определена, тепловое сопротивление между оболочками является определенным.Оболочка IGBT связана с тепловым сопротивлением радиатора, материала и контакта.Изменения материала и контакта радиатора, а также степени контакта с радиатором оказывают небольшое влияние на весь процесс отвода тепла.

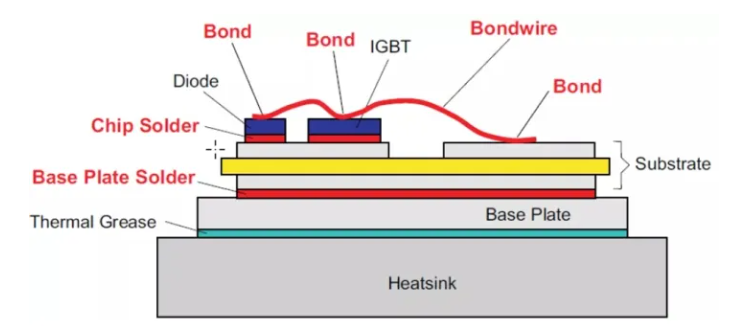

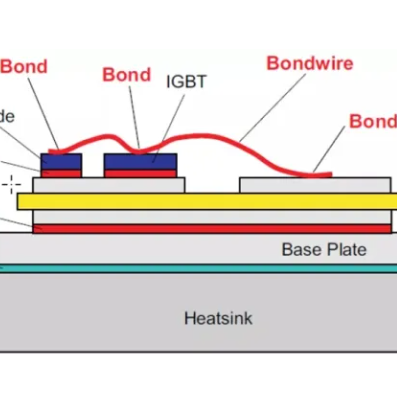

процесс отвода тепла


Существует 3 типа рассеивания тепла пресс-формы IGBT.Повышение температуры, вызванное потреблением силового оборудования, требует уменьшения радиатора.Увеличьте теплопроводность и площадь излучения силового оборудования за счет радиатора, расширите тепловой поток и буферизируйте переходный процесс подушки.Непосредственно передайте или передайте тепло охлаждающей среде через теплопередающую среду, такую ​​как смесь воздуха, воды и воды.В настоящее время наиболее распространенными методами охлаждения являются естественное воздушное охлаждение, принудительное воздушное охлаждение, охлаждение циркуляционной водой и т. д.


Радиатор пресс-формы IGBTЖидкостная холодная пластинаЖидкостная холодная плита FSW

Процесс отвода тепла от модуля IGBT


1.IGBT в сочетании с потерями электроэнергии

2. Суммарная температура передается в корпус модуля IGBT.

3. Радиатор отопления БТИЗ-модуль

4. Теплопроводность радиатора воздуху

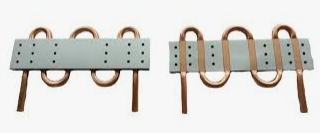

радиатор модуля IGBTПластины жидкостного охлаждения, сваренные трением с перемешиванием


1. Естественный охлаждающий воздух.

Рассеивание тепла естественным воздухом означает отказ от использования какой-либо внешней вспомогательной энергии для достижения цели охлаждения рассеивания тепла в окружающую среду для контроля температуры.Обычно он включает в себя теплопроводность, конвекцию и излучение, что подходит для оборудования и компонентов с низким потреблением энергии с низкими требованиями к контролю температуры и низкой плотностью теплового потока при низком оборудовании.Уплотнительные или плотно смонтированные устройства неприменимы к другим технологиям охлаждения.Радиатор имеет низкий КПД и не подходит для оборудования большой мощности.Его конструкция проста: нет шума, нет необходимости в обслуживании, особенно нет движущихся компонентов.Высокая надежность подходит для компонентов с номинальным током.

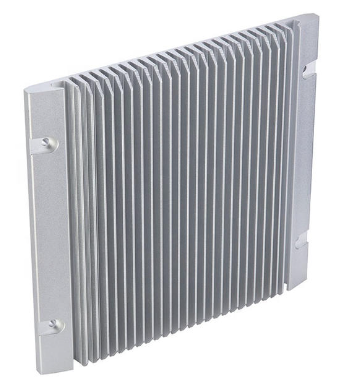

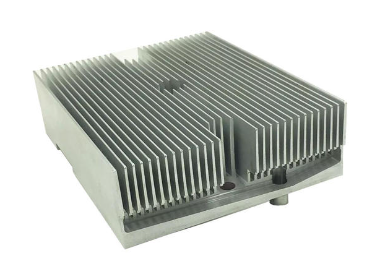

крылатые радиаторыАлюминиевая холодная пластина


2. Принудительное охлаждение

Характеристики принудительного воздушного охлаждения отличаются высокой теплоотдачей, а коэффициент теплопередачи в 2–5 раз превышает эффективность рассеяния тепла при самоохлаждении.Сила, холод и охлаждение в основном разделены на две части: крылатые радиаторы и вентиляторы.Функция створок, на которые непосредственно воздействует источник тепла, и их роль заключается в передаче тепла от источника тепла.В основном это связано с материалом, конструкцией и крыльями радиатора.Чем больше скорость ветра, тем меньше термостойкость радиатора.Однако чем больше сопротивление потоку, тем выше должна быть увеличена скорость ветра, чтобы уменьшить тепловое сопротивление.После того, как скорость ветра превысит определенное значение, это увеличит влияние скорости ветра на тепловое сопротивление.Качественные характеристики теплоотводящего материала имеют существенные характеристики эффективности теплоотвода.


Термические коэффициенты меди эквивалентны удвоенному коэффициенту промышленного чистого алюминия.При одинаковой эффективности рассеивания тепла объем медного радиатора составляет от одной трети до половины объема алюминиевого радиатора.Цена на медь высока, и ее обычно применяют реже.

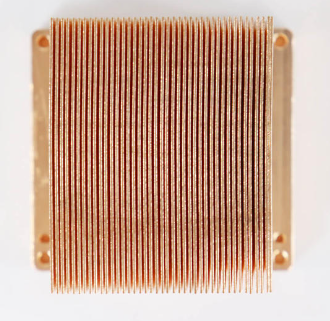

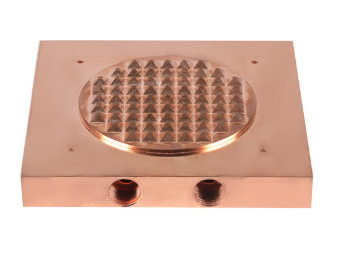

Медный ребристый радиаторМедная жидкостная холодная пластина


Структура рассеивания тепла ветром и холодом проста, недорога, безопасна и надежна, а также имеет проверенную технологию, но не может снизить температуру ниже комнатной.Поскольку ветряную турбину необходимо настроить, шум велик, и ее легко создать вакуум, поэтому надежность относительно снижается.При определенном обслуживании срок службы барабанного устройства ограничен по времени.

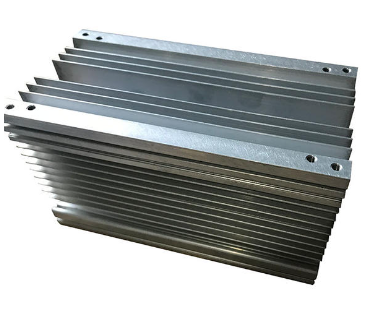

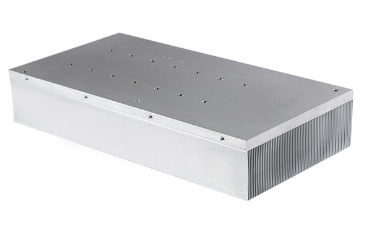

Алюминиевый радиатор воздушного охлажденияАлюминиевый ребристый радиатор воздушного охлаждения



3. Метод водяного охлаждения IGBT


Для силовых электронных устройств с высокой удельной мощностью жидкостное охлаждение является хорошим выбором.В системе жидкостного охлаждения используется циркуляционный насос, обеспечивающий циркуляцию охлаждающей жидкости между источником тепла и источником холода и обмен тепла.Эффективность рассеивания тепла радиатора с водяным охлаждением чрезвычайно высока и в 100–300 раз превышает коэффициент естественного охлаждения и теплообмена воздуха.Использование водяного охлаждения вместо воздушного охлаждения может значительно повысить производительность оборудования.Однако из-за плохой изоляции обычной воды примеси в воде вызывают электрическую коррозию и утечки под высоким напряжением.Только при низком напряжении можно охладить обычную воду.Чтобы позволить вышеупомянутой системе с водяным охлаждением войти в область высоковольтной и мощной электроники, необходимо решить проблему чистоты охлаждающей воды, а также надежности и коррозии системы в течение длительного времени работы.Метод водяного охлаждения требует наличия оборудования для циркуляции и обработки воды.


Благодаря тому, что радиатор с масляным охлаждением холоднее воздуха, установка корпуса клапана в топливный бак позволяет избежать воздействия условий окружающей среды в топливном баке.Он обладает высокими изоляционными и электромагнитными экранирующими эффектами.Поэтому он широко используется в высоковольтных электронных устройствах большой мощности.Однако система водяного охлаждения имеет очевидные преимущества с точки зрения охлаждающего эффекта и воздействия на окружающую среду.В последние годы система масляного охлаждения, по-видимому, постепенно вытесняется из области рассеивания тепла при высоком давлении и высокой мощности.

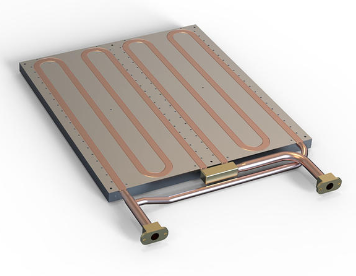

Панели с водяным охлаждением и медными трубкамиВстроенная медная трубчатая пластина для охлаждения жидкости


Что касается воды холодный тарелкаs, Winshare Thermal имеет профессиональные возможности настройки для разных систем. Если у вас есть какие-либо другие вопросы о охлаждающей плите или вам нужно решение для охлаждения вашей охлаждающей плиты, оставьте комментарий или отправьте электронное письмо, чтобы связаться с Winshare.
