Термогель и его применение

Просмотры:1     Автор:Pедактор сайта     Время публикации: 2024-01-05      Происхождение:Работает


В связи с постоянной модернизацией электронного оборудования требования к производительности всех аспектов оборудования становятся все выше и выше.Однако высокопроизводительные устройства выделяют больше тепла во время работы, поэтому решающее значение имеет то, как контролировать температуру, чтобы электронные устройства работали на высокой скорости.

Когда традиционные материалы с термическим зазором невозможно установить и установить, в электронном оборудовании широко используется высоконадежный терморегулирующий материал для нагревательных устройств - термогель.

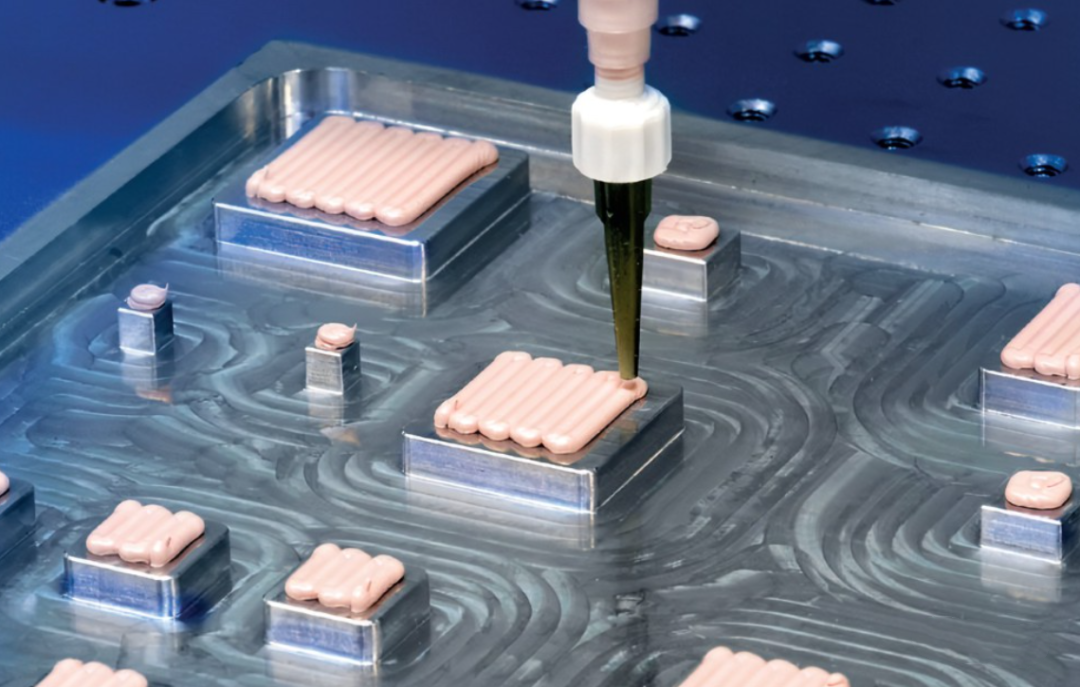

термогель


Что такое термогель?


Термический гель основан на силиконовой смоле в качестве основного материала, с добавлением теплопроводящего наполнителя и связующего материала в соответствии с определенной пропорцией конфигурации и обработан по специальной технологии пастообразным материалом для заполнения зазоров в соответствии с 1: 1 (массовое соотношение), смешанным и отвержденным в высокоэффективный эластомер, с формой структуры, с лучшими конструкционными применимостью и характеристиками конструкционного покрытия поверхности.Этот материал одновременно обладает некоторыми преимуществами термопрокладок и термопасты, что лучше компенсирует их недостатки и особенно подходит для нужд теплопроводности в ограниченном пространстве.


Преимущества термогеля:


1. Отличная теплопроводность.Термогель мягче и имеет лучшее сродство к поверхности, чем термопрокладки, и его можно сжимать до очень малой толщины, вплоть до 0,1 мм, что значительно улучшает эффект теплопередачи.В настоящее время термическое сопротивление может составлять 0,08 ℃·дюйм2/Вт-0,3 ℃·дюйм2/Вт для достижения части характеристик силиконовой смазки, что не только обеспечивает высокий гарантийный коэффициент для электронных продуктов, но также гарантирует стабильность электронные продукты (особенно продукты, требующие высокой теплоотдачи) во время использования, улучшающие эксплуатационные характеристики и срок службы продукта;


2. Он обладает превосходными электрическими характеристиками, устойчивостью к старению, холодными и тепловыми переменными характеристиками (может работать в течение длительного времени при -40 ~ 200 ℃), электроизоляционными характеристиками, ударопрочностью, поглощением вибрации и стабильностью, что увеличивает коэффициент безопасности электронных продуктов во время работы. использовать;


3. Встречайте различные приложения.Он не чувствителен к толщине, обладает хорошей адаптируемостью в процессе сборки оборудования и совместим с влиянием допусков на размеры соответствующих устройств или деталей конструкции.Он может обеспечить хороший контакт между поверхностью нагрева и поверхностью охлаждения при низком давлении или без давления.;


4. Легкое формование, контролируемая толщина;Продукты с высоким температурным гелем не требуют охлаждения, хранения при комнатной температуре, просты в использовании;


5. Система бесцветна и прозрачна (кроме специального назначения) и может использоваться с любым цветом.;


6. Преимущество непрерывной работы.Термогель прост в эксплуатации, его можно калибровать вручную или механически.Распространенным методом непрерывного использования является механическое дозирование, которое позволяет обеспечить количественный контроль с фиксированной точкой, соответствовать любой рабочей среде и условиям труда, экономить рабочую силу и повышать эффективность производства.


Как выбрать термогель?

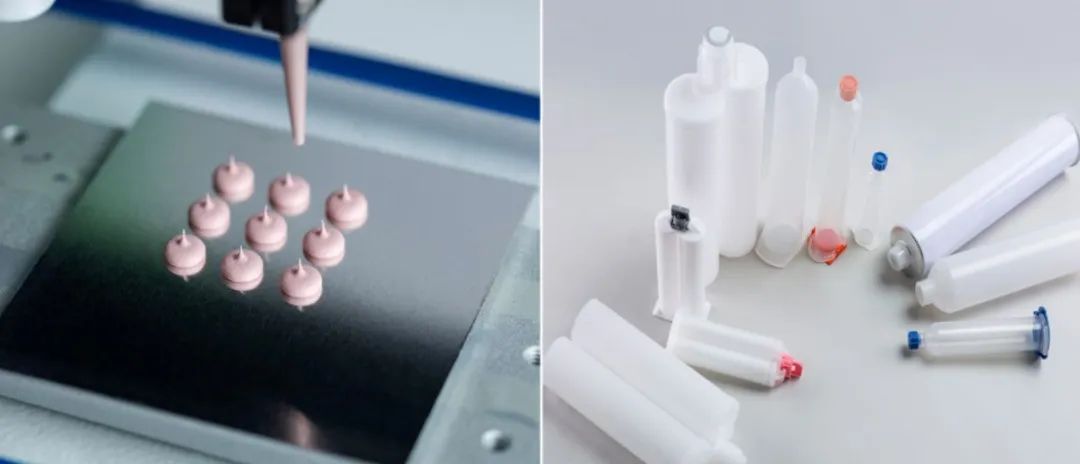

двухкомпонентный термогель


Термический гель имеет одно- и двухкомпонентное различие. Самая большая разница между ними заключается в том, что однокомпонентный термогель похож на термосиликоновую смазку, а двухкомпонентный термогель похож на термосиликоновый лист. При нормальных обстоятельствах одиночный термогель похож на термосиликоновую смазку. компонент термогеля не затвердевает, сохраняется влажное состояние, высокий выход масла.(Примечание: в настоящее время существуют также специальные применения, при которых можно отверждать отдельные компоненты).Двухкомпонентный термогель затвердевает и превращается в эластомер, обладающий определенной когезионной способностью и низким выходом масла.Оба выбирают подходящее применение в соответствии со своими особенностями.


Способ применения термогеля:


При использовании клея для ручной теплопередачи необходимо отвинтить крышку рта, подсоединить смесительную головку с резьбой, а затем прикрепить шланг к штыку клеевого пистолета AB и энергично нанести клей.Клей AB выдавливается из клеевого пистолета в смесительную головку, равномерное перемешивание завершается под руководством нити, и, наконец, теплопередающий клей равномерно перемешивается до положения нагрева в соответствии с конструкцией конструкции рассеивания тепла.Термальный гель дозирующего типа можно эксплуатировать непосредственно в соответствии с инструкциями дозирующей машины.

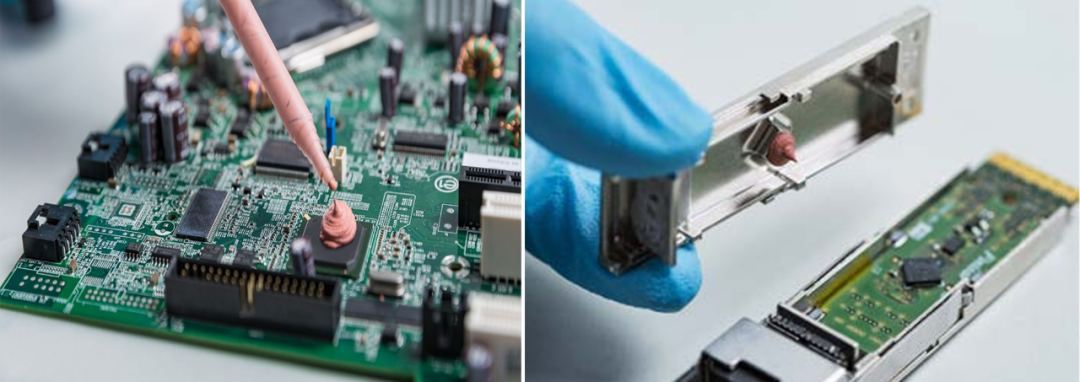

однокомпонентный термогель


Разная теплопроводность, время отверждения термогеля разных производителей неодинаково, а температура отверждения влияет на время отверждения, можно действовать только строго соблюдая соответствующие инструкции.В общем, когда клей A и B контактирует со смесительной головкой, коллоид сначала испытывает увеличение вязкости, поверхность постепенно высыхает, внутреннее затвердевание, твердость продолжает увеличиваться в процессе, когда конечная твердость больше не меняется, что указывает на то, что термогель полностью затвердел и превратился в эластомер.


Применение термогеля:


Термогель широко используется в светодиодных чипах, коммуникационном оборудовании, процессорах мобильных телефонов, модулях памяти, IGBT и других силовых модулях, силовых полупроводниковых устройствах.


1. Типичные области применения включают передачу тепла между компонентами модуля привода и корпусом в автомобильной электронике, такой как блок управления двигателем, балласт, модули управления топливным насосом и гидроусилителем рулевого управления, которые в основном обеспечивают высокую гарантию рассеивания тепла и улучшают производительность. и срок службы продукта.


2. Светодиодная лампа в приводе.При экспорте светодиодных светильников для прохождения сертификации UL производители используют для заливки двухкомпонентный клей.При нынешнем качестве светодиодных шариков лампы, экспортируемые в Соединенные Штаты, требуют 50 000 часов гарантии. Это не проблема, виноват источник питания, использование герметизирующего клея после заливки невозможно удалить, его можно только сдать на лом и заменил всю лампу.


Если термогель используется для локального заполнения блока питания, тепло можно эффективно отводить, а блок питания можно легко заменить в случае возникновения проблемы с электропитанием, что позволяет сэкономить затраты предприятия.Однако, если это требуется для водонепроницаемых ламп, все равно необходимо использовать герметизирующий клей, а не гель.Поскольку термогель после отверждения не обладает сильной адгезией, он не может быть водонепроницаемым и влагостойким.


3. Светодиодная трубка дневного света.Для конструкции источника питания на обоих концах, чтобы не занимать большую часть размера лампы, пространственная конструкция двух источников питания относительно невелика, а мощность 1,2-метровой светодиодной люминесцентной лампы составляет обычно рассчитан на мощность от 18 до 20 Вт, поэтому тепловой поток источника питания будет большим.Термогель можно заполнить в зазоре блока питания, особенно прикрепленного к устройству питания, чтобы способствовать рассеиванию тепла и продлить срок службы лампы.В некоторых источниках питания с герметичными модулями термогель может быть локально заполнен для достижения эффекта теплоотвода.


4. Тепловыделение чипа.Подобные процессоры и радиаторы в середине слоя силиконовой смазки имеют тот же принцип, его роль заключается в том, чтобы обеспечить более быструю передачу тепла, излучаемого процессором, к радиатору, который излучается в воздух.


5. Тепловыделение процессора мобильного телефона.Термогель используется в процессоре мобильного телефона Huawei и наносится между чипом и экраном, чтобы уменьшить контактное тепловое сопротивление между чипом и экраном и добиться эффективного отвода тепла от чипсета.Поскольку термогель также обладает отличной смачиваемостью, он может обеспечить низкое Rc (контактное сопротивление) для достижения терморегулирования, даже в самых нагревающихся компонентах смартфона, таких как интегральные схемы (ИС) и центральные процессоры (ЦП), нелегко образуют горячие точки, а эффект рассеивания тепла лучше, чем у покрытия, покрытого только термическим графитом.Стоит отметить, что термогель можно легко и без остатка снять для доработки, что является большим преимуществом для потребительских устройств и любимо производителями интеллектуальных устройств.
