Просмотры:0 Автор:Pедактор сайта Время публикации: 2025-07-30 Происхождение:Работает
Непрерывное стремление к более высокой производительности в электронных устройствах, особенно в таких областях, как ИИ, игры и центры обработки данных, подтолкнула плотность энергии к беспрецедентным уровням. Эта концентрация тепла на постоянно обширных следолях создает огромную проблему для традиционных решений для теплового управления. В то время как обычные пары (ВК) оказались очень эффективными для планарного распространения тепла, сложность современных 3D -скопленных чипов и сложных системных архитектур требует еще более сложных подходов. Это привело к появлению тепловых растворов 3D VC , которые выходят за рамки плоского тепла, чтобы учесть теплообмен во многих измерениях, предлагая расширенные возможности охлаждения для наиболее требовательных применений.
Термические растворы 3D VC представляют собой усовершенствованные тепловые и транспортные устройства, которые интегрируют технологию паров с трехмерными конструкциями, такими как тепловые трубы или сложные внутренние геометрии, для эффективного перемещения и рассеивания тепла в нескольких направлениях, в частности, решают проблемы вертикально интегрированных и плотных электронных компонентов. Эти решения становятся критическими факторами для вычислений следующего поколения, обеспечивая превосходные тепловые характеристики, где традиционные камеры плоского пара могут не допустить.
В этой статье будут углублены принципы определения и работы тепловых решений 3D VC, исследуют их преимущества по сравнению с обычными парами пара, обсуждают их основные применения, изучают связанные с этим сложности производства и рассмотрим будущие перспективы для этой передовой технологии.
Каковы производственные проблемы для 3D VC Thermal Solutions?
Как растворы 3D VC сравниваются с традиционными парами парами и тепловыми трубами?

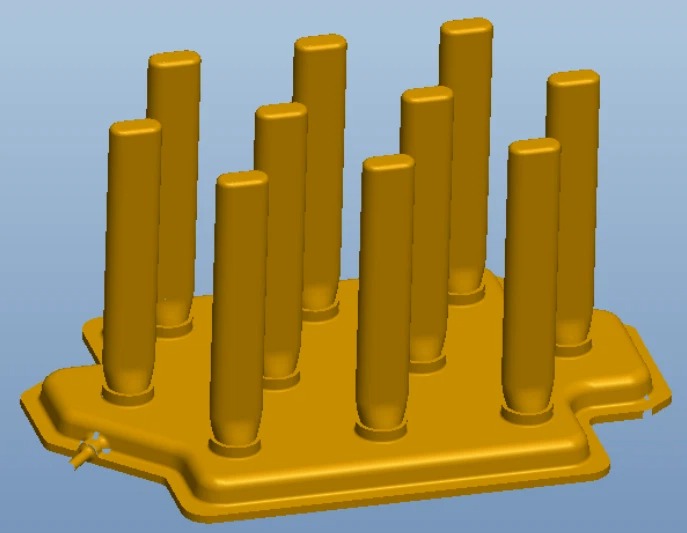

Термическое решение 3D VC относится к передовому устройству теплового управления, которое использует принципы паровой камеры, но разработано с трехмерной внутренней структурой, часто интегрирующей тепловые трубы или сложные геометрии, чтобы облегчить распространение тепла и транспортировки по нескольким плоскостям. В отличие от обычных плоских паровных камер, которые в основном распространяют тепло на 2D -поверхности, 3D -VC разработаны для более эффективного управления теплом в сложных 3D -фишках или макетах системы. По сути, они создают более широкое взаимосвязанное пара, которое позволяет тепло двигаться более свободно не только через плоскую плоскость, но также вертикально или вокруг сложных форм.
Термические растворы 3D VC работают, расширяя хорошо зарекомендовавшие себя принципы фазовых изменений 2D-камер пара в трехмерное пространство, используя взаимосвязанную внутреннюю полость и конструкции фитиля для эффективного переноса тепла посредством испарения и конденсации. Когда нагревается на любую часть 3D VC (секция испарителя), рабочая жидкость внутри кипит и превращается в пары, поглощая скрытое тепло. Этот пары быстро расширяется и проходит через взаимосвязанные пара каналов до более прохладных секций (срезы конденсатора), где он конденсируется обратно в жидкость, высвобождая его тепло. Затем жидкость возвращается в испаритель через капиллярное действие через интегрированную структуру фитиля, которая выстраивает внутренние поверхности, завершая непрерывный, независимый от гравитации цикл. Аспект '3d ' обычно включает в себя:
Интегрированные тепловые трубы/каналы: вместо просто плоской пластины, 3D -VC может иметь интегрированные тепловые трубы или скульптурные внутренние каналы, которые простираются по вертикали или имеют форму для других компонентов, что эффективно приводит к высокоэффективному действию паровной камеры на разные уровни или сложные поверхности.
Конформные формы: они могут быть спроектированы в соответствии с непланарными поверхностями или включают пьедесталы и противостояния, которые напрямую связываются с определенными горячими точками в 3D-пакетах.
Расширенное паровное пространство: внутренняя полость часто максимизируется и взаимосвязана, чтобы обеспечить неограниченный паров, даже на нескольких плоскостях или вокруг внутренних препятствий. Это оптимизирует теплопроводность всей структуры.
Ключевые преимущества тепловых растворов 3D VC включают их превосходное распространение тепла и транспортировки в сложных геометриях, что обеспечивает эффективное охлаждение для мощных, высоко интегрированных устройств, где традиционные 2D-растворы терпят неудачу. Они предлагают значительный рост производительности для современной электроники.
Улучшенное 3D -распределение тепла и транспортировки: в отличие от традиционных ВК, которые преуспевают при 2D -распространении, 3D -ВК могут эффективно распространять тепло на сложных поверхностях, а также переносить его по вертикали или вокруг сложных компонентов. Это имеет решающее значение для охлаждения чипов с 3D-стакаными (например, с памятью HBM) или компонентов, плотно упакованных на печатной плате.
Более высокая обработка теплового потока: максимизируя эффективную площадь поверхности для изменения фазы и обеспечивая беспрепятственные паровые пути, 3D VC могут управлять чрезвычайно высокими плотностью теплового потока (W/CM⊃2;) из очень маленьких, интенсивных горячих точек, часто превышающих возможности стандартных VCS. Некоторые усовершенствованные 3D VCS могут обрабатывать более 1000 Вт с потоками, приближающимися к 500 Вт/см⊃2;.
Улучшенная однородность температуры (изотермальность): быстрый и объемный характер теплопередачи в трехмерном VC обеспечивает более равномерное распределение температуры по охлажденному компоненту и весь узел радиатора. Это сводит к минимуму горячие точки, уменьшает тепловое напряжение и продлевает срок службы компонентов.
Компактное высокопроизводительное охлаждение: 3D VCS позволяет иметь мощные решения охлаждения в очень плотных пространственных ограничениях. Их способность соответствовать сложным формам и интегрировать пути охлаждения непосредственно в архитектуру системы делает их идеальными для тонких игровых ноутбуков, компактных серверов и ускорителей ИИ.
Снижение термического сопротивления: эффективно распределив тепло от источника и обеспечивая эффективные пути к конденсатору, 3D VCS значительно снижает общее термическое сопротивление охлаждающей обшивки, что приводит к более низким рабочим температурам компонентов.
Тепловые растворы 3D VC в основном применяются в высокопроизводительных электронных устройствах и системах, которые генерируют существенное тепло в сложных или плотно упакованных конфигурациях, где традиционные методы 2D охлаждения недостаточны. Их способность обрабатывать высокий тепловой поток и управлять теплом в трех измерениях делает их незаменимыми.
Ключевые области применения включают:
Высокопроизводительные вычисления (HPC) и центры обработки данных:
Ускорители ИИ (графические процессоры, TPU, OAMS): современные чипы ИИ генерируют огромное тепло в компактных пакетах, часто с 3D -сложенной памятью. 3D VCS имеют решающее значение для поддержания их рабочих температур и предотвращения дросселирования.
Серверы: используются в стойках сервера высокой плотности (например, 1U/2U-серверы) для охлаждения мощных процессоров и графических процессоров, особенно с высокими TDP (мощность тепловой конструкции), превышающие 500 Вт.
Игровые ноутбуки и рабочие станции: ультра тонкие, но мощные игровые ноутбуки требуют агрессивного охлаждения для их высококлассных процессоров и графических процессоров. 3D VC позволяют эффективно рассеивать тепло в пределах ограниченного z-высота.
Телекоммуникационная инфраструктура:
Базовые станции и станции повторителей: компоненты в этих системах могут работать в требовательных средах и генерировать значительное тепло, требуя надежных тепловых решений, таких как 3D VCS для обеспечения надежности.
Мощная промышленная электроника: устройства с компактными модулями питания или плотно упакованными системами управления получают выгоду от расширенных возможностей распределения тепла 3D VCS.
Автомобильная электроника (появляется): По мере того, как электромобили и автономные системы вождения становятся более сложными, подразделения электроники и обработки электроники и искусственного интеллекта требуют передовых термических решений, что делает трехмерного венчурного капитала потенциальным кандидатом.
Производство 3D VC Thermal Solutions представляет собой значительные проблемы из -за сложности их внутренней геометрии, точность, необходимую для структур фитиля, и необходимость надежного вакуумного уплотнения над сложными формами. Эти факторы способствуют более высоким производственным затратам и более требовательному контролю качества.
Сложная внутренняя геометрия: в отличие от плоских 2D VCS, 3D VCS требует точного изготовления внутренних каналов, постанов или интегрированных конструкций тепловых труб. Это часто включает в себя продвинутую штампочку, изгиб и методы соединения для меди или алюминия.
Интеграция структуры фитиля: Обеспечение равномерных и надежных структур фитиля (например, спеченного медного порошка, сетка) в сложной трехмерной внутренней полости является сложной задачей. Шиб должен поддерживать последовательное капиллярное действие по различным ориентациям и углам, чтобы эффективно возвращать конденсированную жидкость в испаритель.
Герметическая герметизация: достижение идеально герметического (герметичного) уплотнения для вакуумной камеры над трехмерной, часто много часовой, структура чрезвычайно сложна. Любая крошечная утечка ставит под угрозу производительность. Используются передовые сварки, пайлон или диффузионных соединений.
Рабочая зарядка жидкости: точная зарядка оптимального количества рабочей жидкости (например, деионизированная вода) в сложную 3D-вакуумную полость, не оставляя неработающих газов, является критическим и точным шагом.
Выбор материала и совместимость. Обеспечение долгосрочной совместимости между рабочей жидкостью, материалом для фитиля и внутренним материалом корпуса в широком диапазоне рабочих температур имеет решающее значение для предотвращения коррозии или деградации.
Контроль качества и тестирование: проверка целостности и производительности 3D VCS требует сложных методов тестирования, включая обнаружение утечки в вакууме, тестирование тепловых характеристик под различными ориентациями и потенциально рентгеновское или КТ-сканирование для проверки внутренней структуры.
Стоимость производства: специализированные материалы, сложные производственные процессы и строгий контроль качества способствуют значительно более высокой стоимости единицы по сравнению с традиционными тепловыми трубами или 2D -камерами.
Растворы 3D VC представляют собой эволюцию, предлагая превосходное распространение тепла и транспортировку в сложных геометриях по сравнению с традиционными 2D -камерами и тепловыми трубами, которые обычно оптимизируются для планарного распространения или линейного переноса, соответственно. Они преодолевают разрыв в производительности за требование многомерных тепловых проблем.
Вот сравнительный обзор:
Будущие перспективы для 3D VC Thermal Solutions чрезвычайно перспективны, обусловленные неумолимым увеличением плотности мощности чипов ИИ и других высокопроизводительных полупроводников, что требует передового теплового управления в сложных 3D-пакетах. Поскольку традиционные плоские решения достигают своих пределов, 3D-венчурные капиталисты готовы стать стандартом для передового охлаждения.
Ключевые тенденции, формирующие их будущее, включают:
Интеграция с расширенной упаковкой. По мере того, как 2,5D и 3D -укладка чип становится более распространенной, 3D -венчурные капиталисты будут все чаще интегрировать непосредственно с или очень близко к полупроводнику, что потенциально станет внутренней частью самого пакета.
Аддитивное производство (3D -печать): Достижения в металлической 3D -печати (аддитивное производство) обладают огромным потенциалом для 3D VCS. Эта технология может позволить создать очень сложные, оптимизированные внутренние конструкции фитиля и сложные 3D -геометрии, которые сложны или невозможно с традиционными методами, потенциально улучшая производительность и снижение этапов производства.
Новые рабочие жидкости и материалы: исследования будут продолжаться в альтернативных рабочих жидкостях с лучшими термическими свойствами или более широкими диапазонами рабочей температуры, а также новые материалы для фитиля, которые предлагают превосходные капиллярные характеристики или теплопроводность.
Интеграция гибридной системы охлаждения: 3D VCS будет играть еще более важную роль в гибридных охлаждающих решениях, бесшовно работая с жидкими холодными пластинами или усовершенствованными стеками FIN, чтобы создать многослойный тепловой путь от чипа до окружающей среды.
Умные и адаптивные конструкции: будущие 3D-венчурные капиталисты могут включать датчики и интегрировать с помощью систем теплового управления, управляемых AI, что позволяет оптимизировать производительность охлаждения в реальном времени на основе рабочей нагрузки и условий окружающей среды.
Снижение затрат и масштабируемость: по мере развития производственных процессов и увеличения спроса будут предприняты усилия, чтобы снизить стоимость единицы и улучшить масштабируемость производства 3D VC, что делает их более доступными для более широкого диапазона приложений с большим объемом.
В авангарде теплового управления тепловые растворы 3D VC представляют собой критический скачок вперед, непосредственно решающий грозные проблемы рассеивания тепла, связанные с современными, мощными и все более трехмерными электронными архитектурами. Продолжая превосходные возможности распространения тепла обычных паровных камер в трехмерную структуру, 3D VCs обеспечивают непревзойденную эффективность в транспортировке и диффундировании концентрированного тепла на сложных поверхностях и через интегрированные стеки чипов. Они являются незаменимой технологией для поддержания производительности, надежности и срока службы передовых процессоров в таких секторах, как ИИ, HPC и передовая потребительская электроника.
Представляя сложность производства и более высокие затраты, уникальные преимущества 3D VCS для обработки экстремальных тепловых потоков и обеспечения компактных, высокопроизводительных конструкций укрепиют их положение в качестве краеугольного камня тепловых решений следующего поколения. Поскольку технологические требования продолжают расти, инновации в проектах и производстве 3D VC будут иметь решающее значение для раскрытия всего потенциала будущих электронных устройств.
В Winshare Thermal мы находимся в авангарде передового теплового управления, предлагая специализированные решения для самых сложных проблем рассеяния тепла. Наш опыт включает в себя проектирование и производство передовых тепловых компонентов, особенно высокопроизводительных радиаторов и передовых двухфазных устройств, таких как камеры пара и сложные растворы 3D VC. Благодаря специальной команде экспертов по тепловому дизайну, расширенных возможностям моделирования и самым современным производственным процессами, мы сотрудничаем с вами для разработки пользовательских высокоэффективных тепловых решений, которые дают ваши инновации работать на пике, надежно и последовательно.
