Комбинирование сварных раковинов для жарки трения (FSW) со встроенными тепловыми трубами обеспечивает мощную стратегию для оптимизации ROI B2B за счет значительного снижения общей стоимости владения (TCO) для мощной электроники. Этот интегрированный подход позволяет создавать крупные высокопроизводительные тепловые сборы с превосходной проводимостью и структурной целостностью. Результатом является повышение надежности продукта, продолжительность продолжительности жизни и большую свободу дизайна, которая переводится непосредственно в измеримую финансовую прибыль за счет снижения эксплуатационных расходов и повышенной конкурентоспособности рынка.
Оглавление
• Эскалация вызова теплового управления высокой плотностью
• Что такое сварные раковины для перемешивания трения?
• Стратегическая роль тепловых труб в высокоэффективном охлаждении
• Непревзойденная синергия: интеграция ЖСС с тепловыми трубами
• Разблокируя финансовые выгоды: рентабельность инвестиционного подхода
• Реальные приложения, управляющие успехом B2B
• Выбор партнера для передовых термических решений
В современных B2B Industries, от телекоммуникаций и центров обработки данных до возобновляемых источников энергии и электромобилей, электронные компоненты становятся меньше, более мощными и более плотно упакованными. Эта тенденция генерирует огромные тепловые нагрузки в ограниченных пространствах, создавая критическое инженерное препятствие. Неадекватное тепловое управление - это не просто проблема производительности; Это прямая угроза для прибыльности бизнеса. Чрезмерное тепло приводит к дросселизму компонента, преждевременным сбою, увеличению гарантийных претензий и повреждению репутации бренда. Традиционные методы охлаждения часто пытаются идти в ногу, оказавшись слишком громоздким, неэффективным или дорогостоящим для сегодняшних требовательных приложений.
Основной проблемой для многих предприятий является поиск теплового решения, которое является технически превосходным и экономически жизнеспособным . Капитальные затраты на систему охлаждения должны быть оправданы ее долгосрочной стоимостью, включая его влияние на время работы в эксплуатации, потребление энергии и общую продолжительность жизни конечного продукта. Этот финансовый императив приводит к необходимости инновационных решений, которые переопределяют экономическую эффективность, выходя за рамки авансовой цены на более целостный взгляд на возврат инвестиций.
Сварка трения-это революционный твердотельный процесс соединения, который создает радиаторы со свойствами, намного превышающими, которые сделаны традиционными методами. В отличие от обычной сварки, которая плавит материалы, FSW использует вращающийся инструмент для генерации тепла трения, пластификации материалов и механического перемешивания их вместе. Это создает единый, без пустого компонента из нескольких кусочков алюминия или меди, не достигая точки плавления. Результатом является бесшовный высокопрочный сварка с почти родительской теплопроводности.
Эта технология особенно преобразует для создания больших или сложных радиаторов. Например, широкая базовая плита может быть безупречно соединена с плотным пакетом FIN с высоким ратио, создавая единый высокопроизводительный тепловой диссипатор, который был бы невозможным или чрезмерно дорогим для производства из одного блока металла. Эта возможность разблокирует новые уровни свободы и производительности дизайна для инженеров, решающих мощные проблемы с охлаждением.
Механика FSW: превосходный процесс соединения твердого состояния
Процесс FSW включает в себя неспособный вращающийся инструмент со специально разработанным штифтом и плечом. Инструмент погружается в интерфейс двух соединенных материалов, а затем пересекается вдоль линии соединения. Трение между вращающимся инструментом и заготовками генерирует локализованное тепло, смягчая материал в пластикоподобное состояние. Затем уникальная геометрия инструмента объединяет эти размягченные материалы, создавая мелкозернистую, перекристаллизованную микроструктуру в суставе. Поскольку материал никогда не тает, общие дефекты, связанные с сваркой слияния, такие как пористость, затвердевание и искажение, полностью устраняются.
В Winshare Thermal мы используем современную технологию FSW для производства пользовательских радиаторов с непревзойденным качеством. Наш точный контроль над параметрами процесса, такими как скорость вращения инструментов, скорость перемещения и осевую силу обеспечивает постоянно прочную и термически эффективную связь, образуя основу для надежных высокопроизводительных систем охлаждения.
Почему FSW превосходит традиционные методы соединения
При оценке методов построения больших радиаторов FSW постоянно демонстрирует четкие преимущества по сравнению с такими альтернативами, как эпоксидная связь, паялка или болты. Эпоксии вводят значительный тепловой барьер в суставе, препятствуя тепловому потоку и создавая точку отказа. Бразинг, хотя и эффективен, требует высоких температур, которые могут отжигать и ослабить алюминий, ставя под угрозу его структурную целостность. FSW, напротив, создает металлургическую связь с минимальным воздействием на материальный характер и исключительную теплопроводность.
Следующая таблица иллюстрирует ключевые различия:
Атрибут | Сварка трения (FSW) | Эпоксидная связь | Паялка / паячка | |
Тепловое сопротивление | Чрезвычайно низкий (рядом с родительским материалом) | Высокий (эпоксидная смола - изолятор) | От низкого до умеренного | |
Механическая прочность | Очень высокий (образует металлургическую связь) | Низкий (подвержен деградации с течением времени) | Умеренный (может ослабить базовый материал) | |
Дизайн свободы | Отлично подходит для крупной, нестандартной геометрии | Ограничен прочностью и толщиной связи | Ограничено сложностью процесса | |
Надежность / продолжительность жизни | Исключительное, без деградации | Бедная, восприимчивая к термическому велосипеде | Хороший, но потенциал для коррозии потока |
В то время как радиатор FSW обеспечивает отличную структуру для рассеивающего тепла, его эффективность может быть заряжена интеграцией тепловых труб. Тепловая труба -это двухфазное устройство теплопередачи с чрезвычайно высокой эффективной теплопроводности. Он функционирует как »тепловой сверхпроводник, » быстро движущийся тепло из концентрированного источника и распространяя его по всему объему радиатора. Это предотвращает образование горячих точек »непосредственно над теплогенерирующим компонентом, что позволяет полной площади поверхности плавников участвовать в рассеивании тепла.
Как тепловые трубы быстро передают тепловую энергию?
Тепловая труба представляет собой герметичную медную трубку, содержащую конструкцию фитиля и небольшое количество рабочей жидкости, такой как деионизированная вода. Процесс - непрерывный пассивный цикл:
1. Испарение: на горячем конце (испаритель) тепло от электронных компонентов испаряется рабочая жидкость.
2. Перевод пара: полученный пары, несущий скрытый тепло, путешествует почти мгновенно по трубе до конца холодильника из -за небольшой разности давления.
3. Конденсация: В более прохладной секции (конденсатор), который находится в контакте с плавниками радиатора, пара конденсируется обратно в жидкость, высвобождая скрытую тепло.
4. Возврат жидкости: затем конденсированная жидкость возвращается обратно в раздел испарителя через внутреннюю структуру фитиля через капиллярное действие, завершая цикл.
Этот цикл фазового диапазона позволяет тепловой трубе переносить нагревание в сотни раз больше эффективно, чем твердый медный стержень одинаковых размеров, что делает ее неотъемлемым инструментом для охлаждения высокой плотности.
Истинный прорыв в экономичном тепловом управлении происходит из-за стратегической комбинации этих двух технологий. FSW предоставляет идеальную платформу-большую, структурно звуковую и термически равномерную радиатор-в то время как тепловые трубы обеспечивают высокоскоростный транспортный механизм, необходимый для эффективного перемещения тепла на эту платформу. Эта синергия решает две проблемы одновременно: вызов распределения тепла и вызов рассеяния тепла.
Достижение больших монолитных тепловых сборов
Для таких приложений, как мощные инверторы, усилители базовой станции или большие светодиодные массивы, источник тепла часто распределяется по обширной площади или требует массивного радиатора для пассивного охлаждения. Производство такой большой раковины из одной экструзии часто невозможно или финансово нецелесообразно. FSW позволяет создавать очень большие основы радиатора путем беспрепятственной сварки нескольких небольших экстразий вместе. Затем тепловые трубы могут быть встроены на эти суставы FSW, обеспечивая быстрое и равномерное распределение тепла по всей экспансивной поверхности, что -то недостижимое с другими методами.
Точность встраивания для оптимального теплового пути

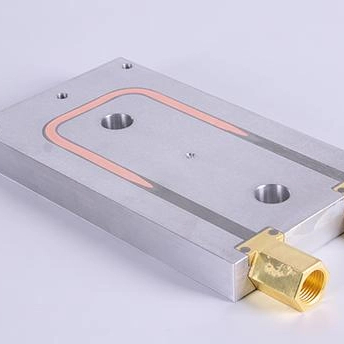

Процесс FSW облегчает создание идеального корпуса для тепловых труб. Канавки могут быть точно обработаны в основание радиатора перед сваркой, что позволяет встроить тепловые трубы с оптимальным контактом поверхности. Затем сам процесс FSW можно использовать для соединения крышки на тепловых трубах, полностью инкапсулируя их в основе. Это создает прямой, непрерывный тепловой путь от источника тепла, через тепловую трубу и в основание радиатора и плавники, сводя к минимуму сопротивление тепловой интерфейс и максимизируя общую эффективность системы.
Для бизнеса инвестиции в усовершенствованное тепловое решение должно привести к положительному финансовому результату. Комбинация радиаторов FSW и тепловых труб обеспечивает убедительную рентабельность инвестиций, непосредственно влияя на общую стоимость владения, надежности продукции и рыночной гибкости.
Расчет сокращения общей стоимости владения (TCO)
TCO выходит за рамки первоначальной цены покупки. Превосходное тепловое решение снижает затраты на жизненный цикл продукта.
• Снижение эксплуатационных затрат: поддержав более низкие температуры компонентов, система работает более эффективно, потребляя меньше энергии. В системах, охлажденном вентилятором, более эффективный радиатор может позволить использовать более мелкие, тихие и менее жаждущие мощности вентиляторы.
• Снижение затрат на техническое обслуживание и гарантии: тепло является основной причиной электронного отказа. Предотвращая перегрев, интегрированное раствор FSW и тепловые трубы резко снижает частоты отказов, что приводит к меньшему количеству ремонтных работ и снижению расходов на гарантию.
• Экономия материала и веса. Высокая эффективность этой комбинированной системы часто позволяет инженерам разрабатывать сборку меньшего или более легкого охлаждения по сравнению с тем, что изготовлен из твердого алюминия или использование менее эффективных методов соединения, что приводит к экономии затрат на материал и снижению расходов на доставку.
Как улучшение теплового контроля повышает надежность продукта
Надежность продукта является краеугольным камнем ценности бренда. Устройство, которое запускает Cooler, - это устройство, которое длится дольше. Для критически важного оборудования B2B, используемого в медицинской, аэрокосмической или телекоммуникации, надежность не подлежит обсуждению. Надежная, без пустота природа FSW соединения в сочетании с эффективным распределением тепловых труб создает тепловой раствор, который не подвержен деградации, которая преследует эпоксидную связующую или механическую сборку. Эта присущая надежности означает более длительное среднее время между сбоями (MTBF), большей удовлетворенностью клиентов и более сильной конкурентной позицией.
Включение гибкости дизайна и ускорения времени на рынок
Технология FSW освобождает дизайнеров продуктов от ограничений стандартных профилей экструзии. Пользовательские формы, разнородная плотность плавников и интеграция нескольких компонентов становятся возможными. Эта гибкость позволяет оптимизировать тепловое решение для конкретного применения, а не для компромисса конструкции продукта в соответствии с готовым радиатором. Для таких компаний, как Winshare Thermal , это означает, что мы можем сотрудничать с клиентами для совместного проектирования действительно индивидуального решения, ускорения их цикла развития и помогать им быстрее приносить более конкурентоспособный продукт на рынок.
Практические преимущества этого интегрированного теплового решения очевидны в широком спектре требовательных отраслей.
• Телекоммуникации: охлаждение мощных радиочастотных усилителей и оборудования для базовых станций, где надежность и производительность в суровых наружных средах имеют решающее значение.
• Возобновляемая энергия: управление теплом в больших энергетических инверторах для солнечных и ветроэнергетических систем, максимизация эффективности и срока службы работы.
• Промышленная автоматизация: рассеяние тепла от моторных приводов, мощного сварка и контроллеров ПЛК для обеспечения непрерывной, надежной работы на заводе.
• Медицинские технологии: предоставление тихого, пассивного охлаждения для чувствительного диагностического и оборудования для изображений, где шум и вибрация вентилятора неприемлемы.
• Центры обработки данных: разработка более эффективного охлаждения для серверных процессоров и сетевых переключателей, способствуя более низкой эффективности использования энергии (PUE).
Успешная реализация стратегии теплового управления, основанной на FSW и тепловых трубах, требует партнера с глубоким опытом как в производстве, так и в тепловой инженерии. Проектирование и выполнение такой системы включают в себя сложные соображения, от выбора материала и оптимизации плавников до точного управления параметрами FSW и интеграции тепловой трубы.
Способный партнер должен продемонстрировать проверенный послужной список в предоставлении пользовательских высокопроизводительных тепловых решений. Они должны обладать собственными возможностями для проектирования, моделирования, точной обработки и, что наиболее важно, усовершенствованной сварки трения. В Winshare Thermal мы специализируемся на сотрудничестве с нашими клиентами для разработки и производства оптимизированных тепловых сборов, которые решают сложные проблемы и обеспечивают ощутимый рентабельность инвестиций. Наш опыт гарантирует, что каждое решение будет не только технически обоснованным, но и соответствует вашим бизнес-целям для экономической эффективности, надежности и лидерства на рынке.
