Радиатор против холодной пластины: ключевые различия в решениях по управлению температурным режимом

Введение

В современной быстро развивающейся электронной промышленности термический контрольЭто жизненно важно для дизайна и функциональности устройства.Поскольку мощность электронных устройств увеличивается, а размеры уменьшаются, эффективные методы отвода тепла имеют решающее значение для поддержания производительности и продления срока службы.К числу ведущих решений по управлению температурным режимом относятся радиаторы и холодные тарелки. В этой статье рассматриваются ключевые различия между этими двумя технологиями, которые помогут вам сделать осознанный выбор для вашего приложения.

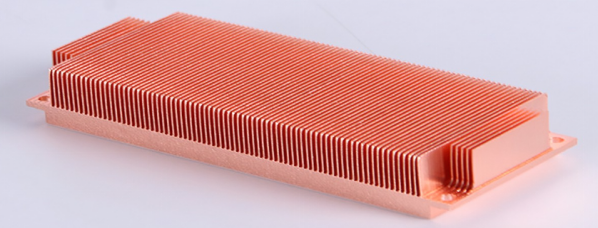

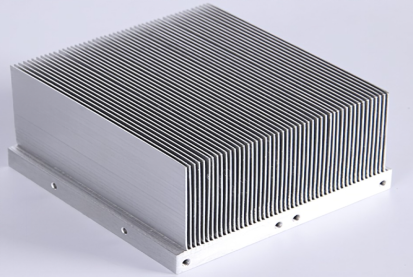

Что такое радиатор?

Определение и базовая структура

A радиатор Это пассивное устройство, которое передает тепло от электронного или механического компонента к жидкой среде, обычно воздуху или жидкому охлаждающему средству, обеспечивая поддержание температуры компонента в безопасных пределах.

Как работают радиаторы (принцип конвекции)

Радиаторы работают по принципу конвекция.Они поглощают тепло от устройства и рассеивают его в окружающую среду.Ребра и расширенные поверхности радиатора увеличивают площадь поверхности рассеивания тепла, повышая эффективность процесса охлаждения.

Общие используемые материалы

Радиаторы обычно изготавливаются из алюминий или медь из-за их превосходной теплопроводности.Алюминий легкий и экономичный, что делает его популярным выбором.Медь, хотя и тяжелее и дороже, обеспечивает превосходные тепловые характеристики.

Типичные области применения

Радиаторы широко используются в различных приложениях, в том числе компьютеры, Светодиодное освещение, силовая электроника, и автомобильные компоненты. Они особенно эффективны в средах, где воздушным потоком можно управлять и контролировать.

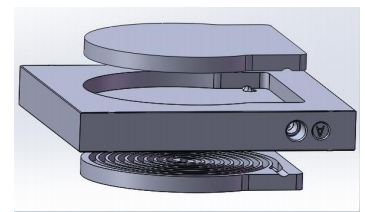

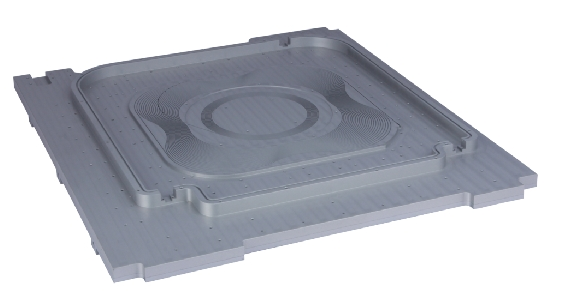

Что такое холодная тарелка?

Определение и базовая структура

A холодная тарелка представляет собой устройство активного охлаждения, которое использует жидкостное охлаждение для управления теплом, выделяемым электронными компонентами.Он состоит из пластины с внутренними каналами, по которым течет теплоноситель, поглощая и отводя тепло от устройства.

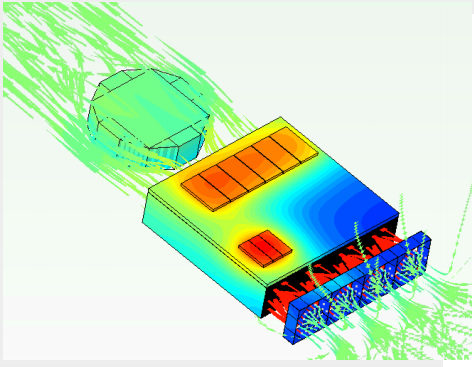

Как работают холодные пластины (принцип проводимости)

Холодные плиты работают по принципу проводимость.Теплоноситель поглощает тепло непосредственно от устройства, передавая его теплообменнику или радиатору и рассеивая в окружающую среду.Этот метод обеспечивает эффективное и целенаправленное охлаждение.

Распространенные используемые материалы и охлаждающие жидкости

Холодные плиты обычно изготавливаются из медь или алюминий, похожие на радиаторы.Охлаждающие жидкости могут различаться, но наиболее распространенными являются следующие: вода, смеси гликоля и водыи специализированные диэлектрические жидкости для чувствительных приложений.

Типичные области применения

Холодные пластины используются в устройствах высокой мощности, где воздушного охлаждения недостаточно.Обычное использование включает центры обработки данных, медицинское оборудование, военная электроника, и высокопроизводительные вычисления системы.

Ключевые различия между радиаторами и холодными пластинами

Механизм теплопередачи (конвекция против проводимости)

· Радиаторы: Полагаться на конвекция для отвода тепла в окружающий воздух.

· Холодные пластины: Использовать проводимость передавать тепло теплоносителю, который его уносит.

Эффективность охлаждения и мощность

· Радиаторы: Подходит для применений с умеренными тепловыми нагрузками.Их эффективность зависит от воздушного потока и условий окружающей среды.

· Холодные пластины: Может выдерживать более высокие тепловые нагрузки и обеспечивать более стабильное охлаждение, особенно в ограниченном пространстве.

Соображения по размеру и весу

· Радиаторы: Обычно они крупнее и тяжелее из-за необходимости иметь большую площадь поверхности.

· Холодные пластины: Более компактные и легкие, что делает их подходящими для приложений с ограниченным пространством.

Сравнение затрат

· Радиаторы: Обычно более экономичны из-за более простой конструкции и материалов.

· Холодные пластины: Они дороже из-за сложности конструкции и необходимости дополнительных компонентов, таких как насосы и теплообменники.

Требования к техническому обслуживанию

· Радиаторы: Требуют минимального обслуживания, в основном чистки, чтобы предотвратить накопление пыли.

· Холодные пластины: Требуется регулярное техническое обслуживание для обеспечения качества охлаждающей жидкости и целостности системы.

Гибкость и масштабируемость

· Радиаторы: Ограниченная гибкость в изменении конструкции после ее реализации.

· Холодные пластины: Обеспечивают большую гибкость и масштабируемость, что делает их подходящими для пользовательских и развивающихся приложений.

Выбор между радиаторами и холодными пластинами

Факторы, которые следует учитывать

При выборе между радиаторами и холодными пластинами учитывайте такие факторы, как:

· Тепловая нагрузка: Более высокие тепловые нагрузки могут потребовать использования холодных плит.

· Ограничения по пространству: Ограниченное пространство может способствовать использованию холодных тарелок.

· Бюджет: Радиаторы, как правило, более экономичны.

· Возможности обслуживания: Учитывайте требования к техническому обслуживанию и доступные ресурсы.

Сценарии, в которых радиаторы предпочтительнее

Радиаторы идеально подходят для применений с:

· Умеренные тепловые нагрузки

· Достаточный поток воздуха для конвекции

· Ограничения бюджета

· Минимальные возможности обслуживания

Сценарии, в которых выгодны холодные плиты

Холодные плиты подходят для:

· Среды с высокой тепловой нагрузкой

· Ограниченное космическое применение

· Высокопроизводительные вычисления или чувствительная электроника

· Ситуации, когда необходим точный контроль температуры

Новые тенденции и инновации

Достижения в области технологий радиаторов и холодных пластин

Последние инновации в области управления температурным режимом включают в себя:

· Радиаторы, напечатанные на 3D-принтере: Сложная геометрия для повышения производительности.

· Передовые материалы, Такие, как графен, обеспечивают превосходную теплопроводность.

· Гибридные решения: Сочетание радиаторов и охлаждающих пластин для оптимизации производительности.

Интеграция обеих технологий в гибридные решения

Гибридные решения по управлению температурным режимом используют преимущества как радиаторов, так и охлаждающих пластин, обеспечивая повышенную производительность и гибкость.Эти системы становятся все более популярными в приложениях с высокими требованиями, таких как центры обработки данных и передовые вычислительные системы.

Заключение

Выбор правильного решения по управлению температурным режимом имеет решающее значение для оптимальной производительности и долговечности электронных устройств. Радиаторы и холодные тарелки каждый из них предлагает уникальные преимущества, и выбор зависит от конкретных требований применения, таких как тепловая нагрузка, ограничения по пространству, бюджет и возможности обслуживания.Понимание ключевых различий и новых тенденций позволит вам принять обоснованное решение, которое наилучшим образом соответствует вашим потребностям.
